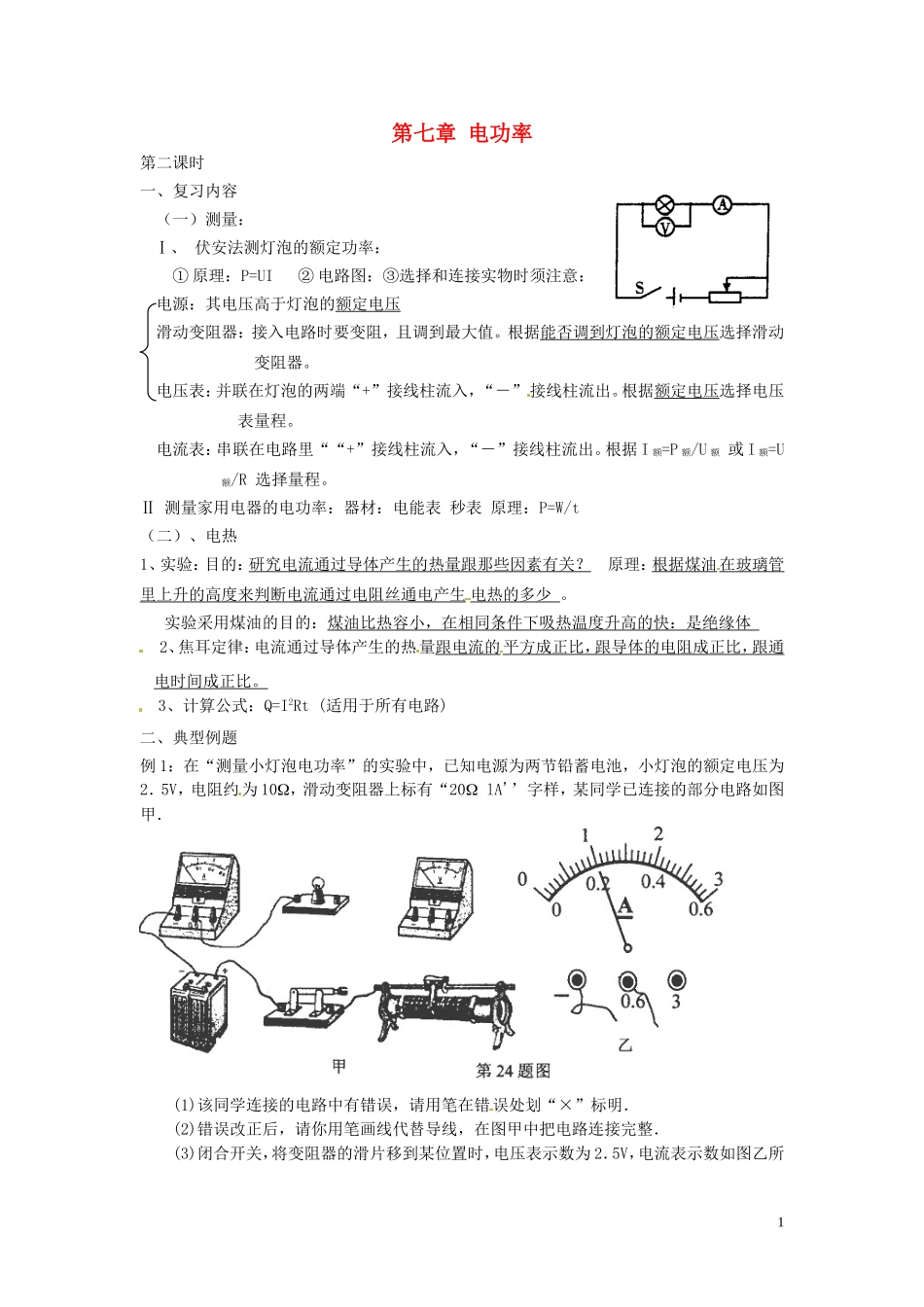

第七章电功率第二课时一、复习内容（一）测量：Ⅰ、伏安法测灯泡的额定功率：①原理：P=UI②电路图：③选择和连接实物时须注意：电源：其电压高于灯泡的额定电压滑动变阻器：接入电路时要变阻，且调到最大值。根据能否调到灯泡的额定电压选择滑动变阻器。电压表：并联在灯泡的两端“+”接线柱流入，“－”接线柱流出。根据额定电压选择电压表量程。电流表：串联在电路里““+”接线柱流入，“－”接线柱流出。根据I额=P额/U额或I额=U额/R选择量程。Ⅱ测量家用电器的电功率：器材：电能表秒表原理：P=W/t（二）、电热1、实验：目的：研究电流通过导体产生的热量跟那些因素有关？原理：根据煤油在玻璃管里上升的高度来判断电流通过电阻丝通电产生电热的多少。实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快：是绝缘体2、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。3、计算公式：Q=I2Rt(适用于所有电路)二、典型例题例1：在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2．5V，电阻约为10，滑动变阻器上标有“20lA'’字样，某同学已连接的部分电路如图甲．(1)该同学连接的电路中有错误，请用笔在错误处划“×”标明．(2)错误改正后，请你用笔画线代替导线，在图甲中把电路连接完整．(3)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2．5V，电流表示数如图乙所1示，则此时小灯泡中的电流是______A，小灯泡的额定功率是____________W．(4)另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是______________________________________________________．例2：小刚家里有一台电热烘干机，工作原理如图所示。铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下工作(烘干物体)。图甲是电热烘干机工作前电能表的示数，图乙是电热烘干机工作6小时后电能表的示数(电热烘干机工作时电能全部转化为内能)。求：(1)电热烘干机工作6小时消耗的电能是千瓦时。(2)电热烘干机额定电功率是多大?(3)电热烘干机发热体的电阻是多少?三、堂上练习四、教学反思2
