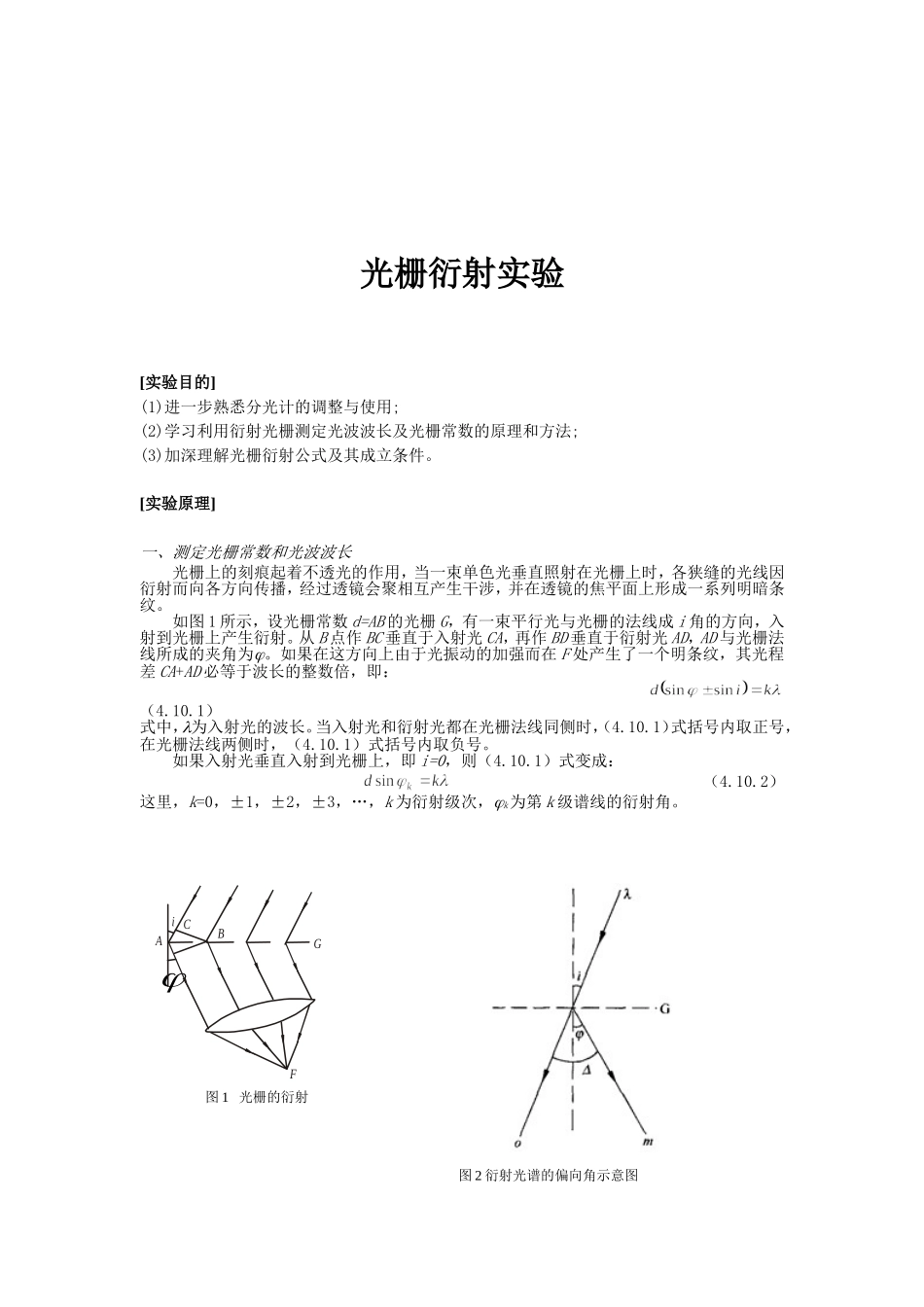

光栅衍射实验[实验目的](1)进一步熟悉分光计的调整与使用;(2)学习利用衍射光栅测定光波波长及光栅常数的原理和方法;(3)加深理解光栅衍射公式及其成立条件。[实验原理]一、测定光栅常数和光波波长光栅上的刻痕起着不透光的作用，当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经过透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。如图1所示，设光栅常数d=AB的光栅G，有一束平行光与光栅的法线成i角的方向，入射到光栅上产生衍射。从B点作BC垂直于入射光CA，再作BD垂直于衍射光AD，AD与光栅法线所成的夹角为。如果在这方向上由于光振动的加强而在F处产生了一个明条纹，其光程差CA+AD必等于波长的整数倍，即：（4.10.1）式中，为入射光的波长。当入射光和衍射光都在光栅法线同侧时，（4.10.1）式括号内取正号，在光栅法线两侧时，（4.10.1）式括号内取负号。如果入射光垂直入射到光栅上，即i=0，则（4.10.1）式变成：（4.10.2）这里，k=0，±1，±2，±3，…，k为衍射级次，k为第k级谱线的衍射角。图1光栅的衍射ABCGFi图2衍射光谱的偏向角示意图2．用最小偏向角法测定光波波长如图2所示，波长为的光束入射在光栅G上，入射角为i，若与入射线同在光栅法线n一侧的m级衍射光的衍射角为沪，则由式(4.10.1)可知（4.10.3）若以△表示入射光与第m级衍射光的夹角，称为偏向角，（4.10.4）显然，△随入射角i而变，不难证明时△为一极小值，记作，称为最小偏向角。并且仅在入射光和衍射光处于法线同侧时才存在最小偏向角。此时（4.10.5）带入式（4.10.3）得m=0，±1，±2，…(4.10.6)由此可见，如已知光栅常数d，只要测出了最小偏向角，就可根据式(4.10.6)算出波长。[实验仪器]一、分光计分光计的结构和调整方法见4.3节。在本实验的各项任务中，为实现平行光入射并测准光线方叫位角，分光计的调整应满足:望远镜适合于观察平叫行光，平行光管发出平行光，并且二者的光轴都垂直于分光计主轴。二、光栅如前所述，光栅上有许多平行的，等距离的刻线。在本实验中应使光栅刻线与分光计主轴平行。如果光栅刻线不平行于分光计主轴，将会发现衍射光谱是倾斜的并且倾斜方向垂直于光栅刻痕的方图4.10.3光栅刻痕不平行于分光计向，但谱线本身仍平行于狭缝，如图4.10.3所示。显然这会影响测量结果。通过调整小平台，可使光栅刻痕平行于分光计主轴。为调节方便,放置光栅时应使光栅平面垂直于小平台的两个调水平螺钉的连线，如图4.10.4所示。三、水银灯、1．水银灯谱线的波长水银灯谱线的波长颜色紫绿黄红404.7491.6577.0607.3407.8546.1579.1612.3波长/nm410.8623.4433.9690.7434.8435.82.水银灯光谱图汞灯的多级衍射光谱3.使用水银灯注意事项l)水银灯在使用中必须与扼流圈串接，不能直接接220V电源，否则要烧毁。2)水银灯在使用过程中不要频繁启闭，否则会降低其寿命。3)水银灯的紫外线很强，不可直视。[实验内容](1)调整分光计和光栅以满足测量要求。(2)在光线垂直入射的情形下，即i=0时，测定光栅常数和光波波长。①调整光栅平面与平行光管的光轴垂直。平行光垂直入射于光栅平面，这是式(4.10.2)成立的条件，因此应做仔细调节，使该项要求得到满足。调节方法是:先将望远镜的竖叉丝对准零级谱线的中心，从刻度盘读出入射光的方位(注意:零级谱线很强，长时间观察会伤害眼睛，观察时必须在狭缝前加一两层白纸以减弱其光强)。再测出同一m级左右两侧一对衍射谱线的方位角，分别计算出它们与入射光的夹角，如果二者之差不超过a＇角度，就可认为是垂直入射。(思考:是否可用分光计调整的自准法?)②课前由式(4.10.2)推导出d和的不确定度公式。为了减少测量误差，应根据观察到的各级谱线的强弱及不确定度的公式来决定测量第几级的较为合理。③测定。光线垂直于光栅平面入射时，对于同一波长的光，对应于同一m级左右两侧的衍射角是相等的。为了提高精度，一般是测量零级左右两侧各对应级次的衍射线的夹角2，如图所示。测量时应注意消除圆度盘的偏心差求d及。已知水银灯绿线的波长，由测得的绿线衍射角求出光栅常数d。再用已求出的d测出水银灯的两条黄线和一条最亮的紫线的...
