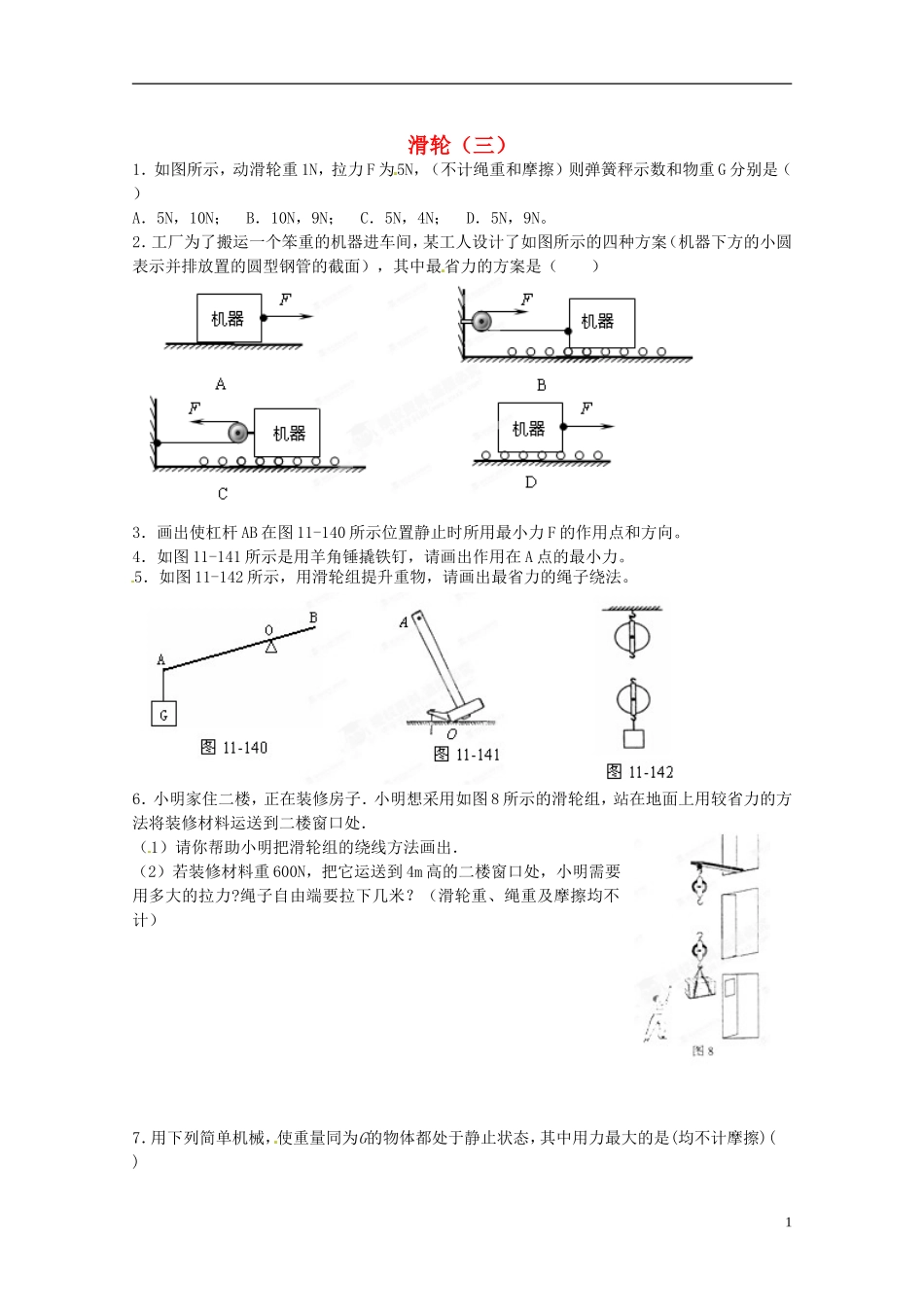

滑轮（三）1．如图所示，动滑轮重1N，拉力F为5N，（不计绳重和摩擦）则弹簧秤示数和物重G分别是（）A．5N，10N；B．10N，9N；C．5N，4N；D．5N，9N。2．工厂为了搬运一个笨重的机器进车间，某工人设计了如图所示的四种方案（机器下方的小圆表示并排放置的圆型钢管的截面），其中最省力的方案是（）3．画出使杠杆AB在图11-140所示位置静止时所用最小力F的作用点和方向。4．如图11-141所示是用羊角锤撬铁钉，请画出作用在A点的最小力。5．如图11-142所示，用滑轮组提升重物，请画出最省力的绳子绕法。6．小明家住二楼，正在装修房子．小明想采用如图8所示的滑轮组，站在地面上用较省力的方法将装修材料运送到二楼窗口处．（1）请你帮助小明把滑轮组的绕线方法画出．（2）若装修材料重600N，把它运送到4m高的二楼窗口处，小明需要用多大的拉力?绳子自由端要拉下几米？（滑轮重、绳重及摩擦均不计）7．用下列简单机械，使重量同为G的物体都处于静止状态，其中用力最大的是(均不计摩擦)()18．小明同学利用圆珠笔杆、钢丝、细绳制成了如图所示的滑轮组，用其匀速提升重物，下列说法正确的是（）A．拉细绳的力F等于钩码重力G的1/3B．拉细绳的力F等于钩码重力G的1/7C．钩码上升10cm，绳子自由端要拉下60cmD．若重物上升速度为0.1m/s，则拉力F的移动速度为0.7m/s。9．如右图所示，一物体重500N，滑轮重、绳重和摩擦均忽略不计，要拉起这个物体甲图中需_______N拉力，乙图中需________N拉力。10．如图6所示的滑轮组，绳与滑轮间的摩擦不计。将质量为3kg的物体A放在粗糙的水平面上，以1m/s的速度匀速拉动时受到的摩擦力f=G/10，则物体的重力为N；在2s内物体移动的距离为m；拉力F为N；在2s内物体移动的距离为m。11．如图2所示，用滑轮组匀速提升物体A时，弹簧测力计的示数为N，如果不计滑轮重和摩擦，物体A的重力为N。12．要用滑轮组将陷在泥中的汽车拉出来，试在图5中画出最省力的绕绳方法。13．在如图所示的各滑轮组中，均不计滑轮质量及转动摩擦，所挂重物均为G，则其中拉力最小的是（）2图2图5
