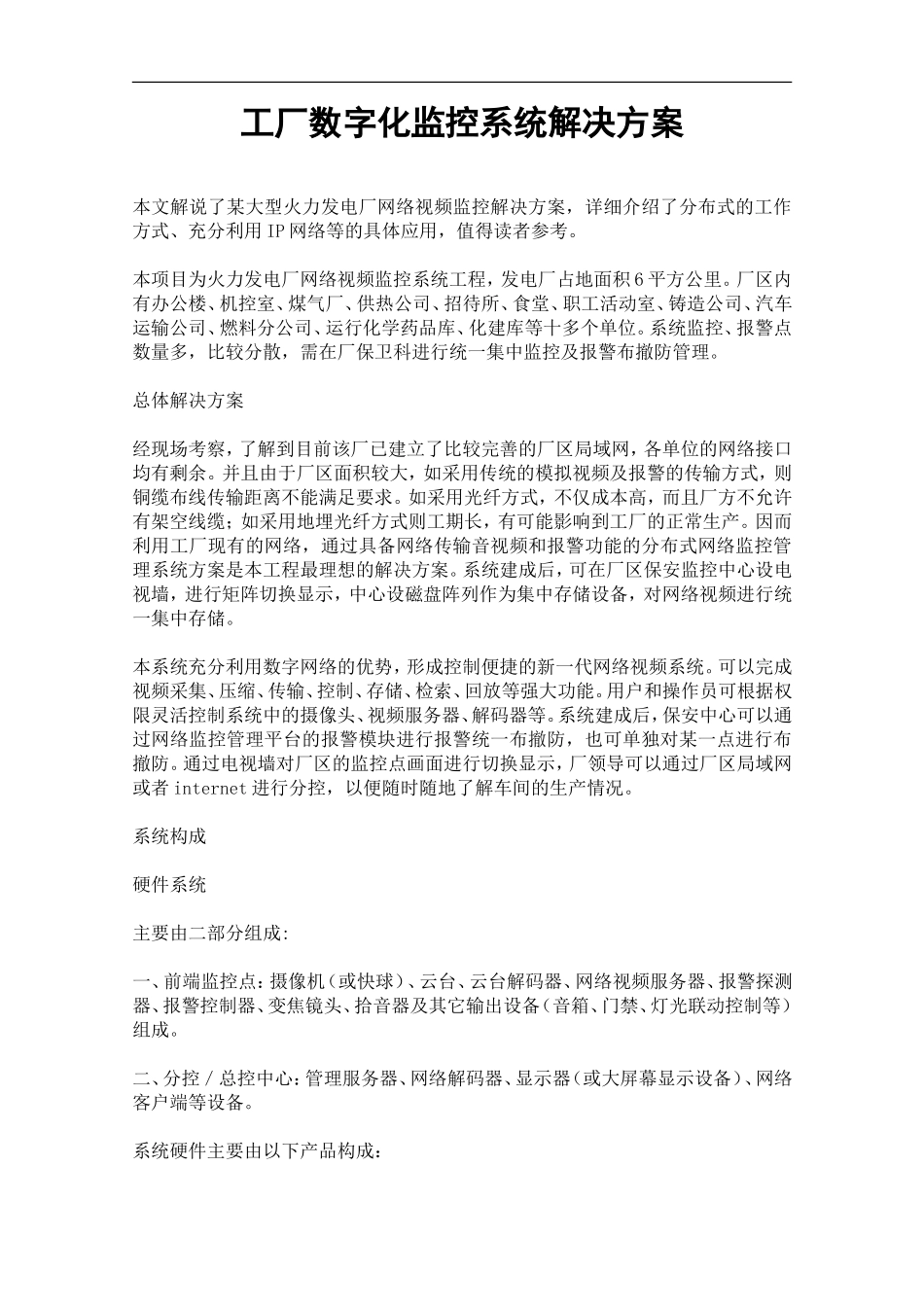

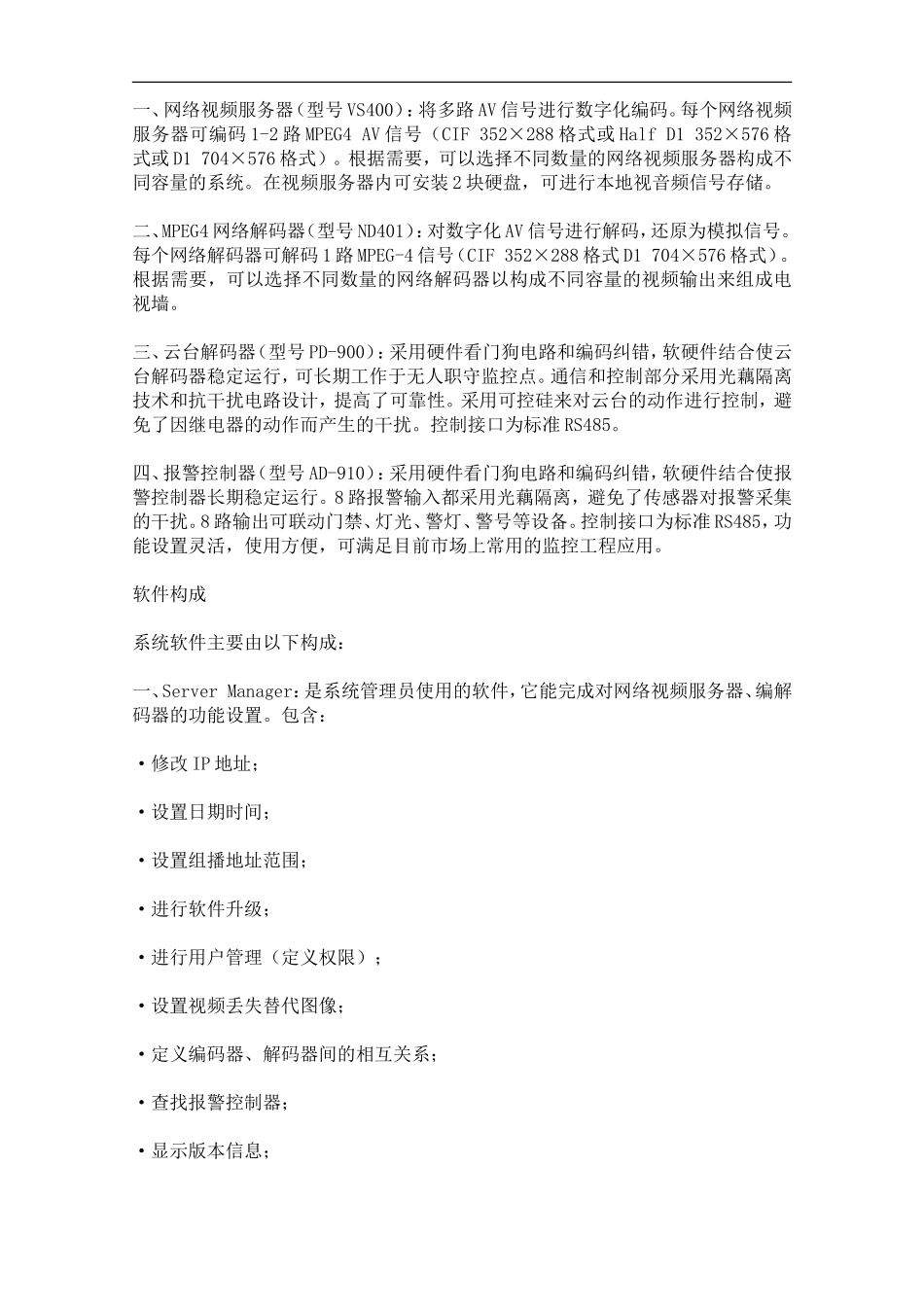

工厂数字化监控系统解决方案本文解说了某大型火力发电厂网络视频监控解决方案，详细介绍了分布式的工作方式、充分利用IP网络等的具体应用，值得读者参考。本项目为火力发电厂网络视频监控系统工程，发电厂占地面积6平方公里。厂区内有办公楼、机控室、煤气厂、供热公司、招待所、食堂、职工活动室、铸造公司、汽车运输公司、燃料分公司、运行化学药品库、化建库等十多个单位。系统监控、报警点数量多，比较分散，需在厂保卫科进行统一集中监控及报警布撤防管理。总体解决方案经现场考察，了解到目前该厂已建立了比较完善的厂区局域网，各单位的网络接口均有剩余。并且由于厂区面积较大，如采用传统的模拟视频及报警的传输方式，则铜缆布线传输距离不能满足要求。如采用光纤方式，不仅成本高，而且厂方不允许有架空线缆；如采用地埋光纤方式则工期长，有可能影响到工厂的正常生产。因而利用工厂现有的网络，通过具备网络传输音视频和报警功能的分布式网络监控管理系统方案是本工程最理想的解决方案。系统建成后，可在厂区保安监控中心设电视墙，进行矩阵切换显示，中心设磁盘阵列作为集中存储设备，对网络视频进行统一集中存储。本系统充分利用数字网络的优势，形成控制便捷的新一代网络视频系统。可以完成视频采集、压缩、传输、控制、存储、检索、回放等强大功能。用户和操作员可根据权限灵活控制系统中的摄像头、视频服务器、解码器等。系统建成后，保安中心可以通过网络监控管理平台的报警模块进行报警统一布撤防，也可单独对某一点进行布撤防。通过电视墙对厂区的监控点画面进行切换显示，厂领导可以通过厂区局域网或者internet进行分控，以便随时随地了解车间的生产情况。系统构成硬件系统主要由二部分组成:一、前端监控点：摄像机（或快球）、云台、云台解码器、网络视频服务器、报警探测器、报警控制器、变焦镜头、拾音器及其它输出设备（音箱、门禁、灯光联动控制等）组成。二、分控／总控中心：管理服务器、网络解码器、显示器（或大屏幕显示设备）、网络客户端等设备。系统硬件主要由以下产品构成：一、网络视频服务器（型号VS400）：将多路AV信号进行数字化编码。每个网络视频服务器可编码1-2路MPEG4AV信号（CIF352×288格式或HalfD1352×576格式或D1704×576格式）。根据需要，可以选择不同数量的网络视频服务器构成不同容量的系统。在视频服务器内可安装2块硬盘，可进行本地视音频信号存储。二、MPEG4网络解码器（型号ND401）：对数字化AV信号进行解码，还原为模拟信号。每个网络解码器可解码1路MPEG-4信号（CIF352×288格式D1704×576格式）。根据需要，可以选择不同数量的网络解码器以构成不同容量的视频输出来组成电视墙。三、云台解码器（型号PD-900）：采用硬件看门狗电路和编码纠错，软硬件结合使云台解码器稳定运行，可长期工作于无人职守监控点。通信和控制部分采用光藕隔离技术和抗干扰电路设计，提高了可靠性。采用可控硅来对云台的动作进行控制，避免了因继电器的动作而产生的干扰。控制接口为标准RS485。四、报警控制器（型号AD-910）：采用硬件看门狗电路和编码纠错，软硬件结合使报警控制器长期稳定运行。8路报警输入都采用光藕隔离，避免了传感器对报警采集的干扰。8路输出可联动门禁、灯光、警灯、警号等设备。控制接口为标准RS485，功能设置灵活，使用方便，可满足目前市场上常用的监控工程应用。软件构成系统软件主要由以下构成：一、ServerManager：是系统管理员使用的软件，它能完成对网络视频服务器、编解码器的功能设置。包含：·修改IP地址；·设置日期时间；·设置组播地址范围；·进行软件升级；·进行用户管理（定义权限）；·设置视频丢失替代图像；·定义编码器、解码器间的相互关系；·查找报警控制器；·显示版本信息；·高级参数设置。二、PowerExplorer：网络客户端软件，它具备以下的功能：·可对每个监控前端进行实时同步监听、监看；·可对每个前端信号进行亮度、对比度、色彩、饱和度、音量设置；·可通过网络进行云台及摄像机远程控制；·可以1、4、6、9、10、13、16多种画面分割形式（视网络客户端PC配置）或画面切换方式实现...
