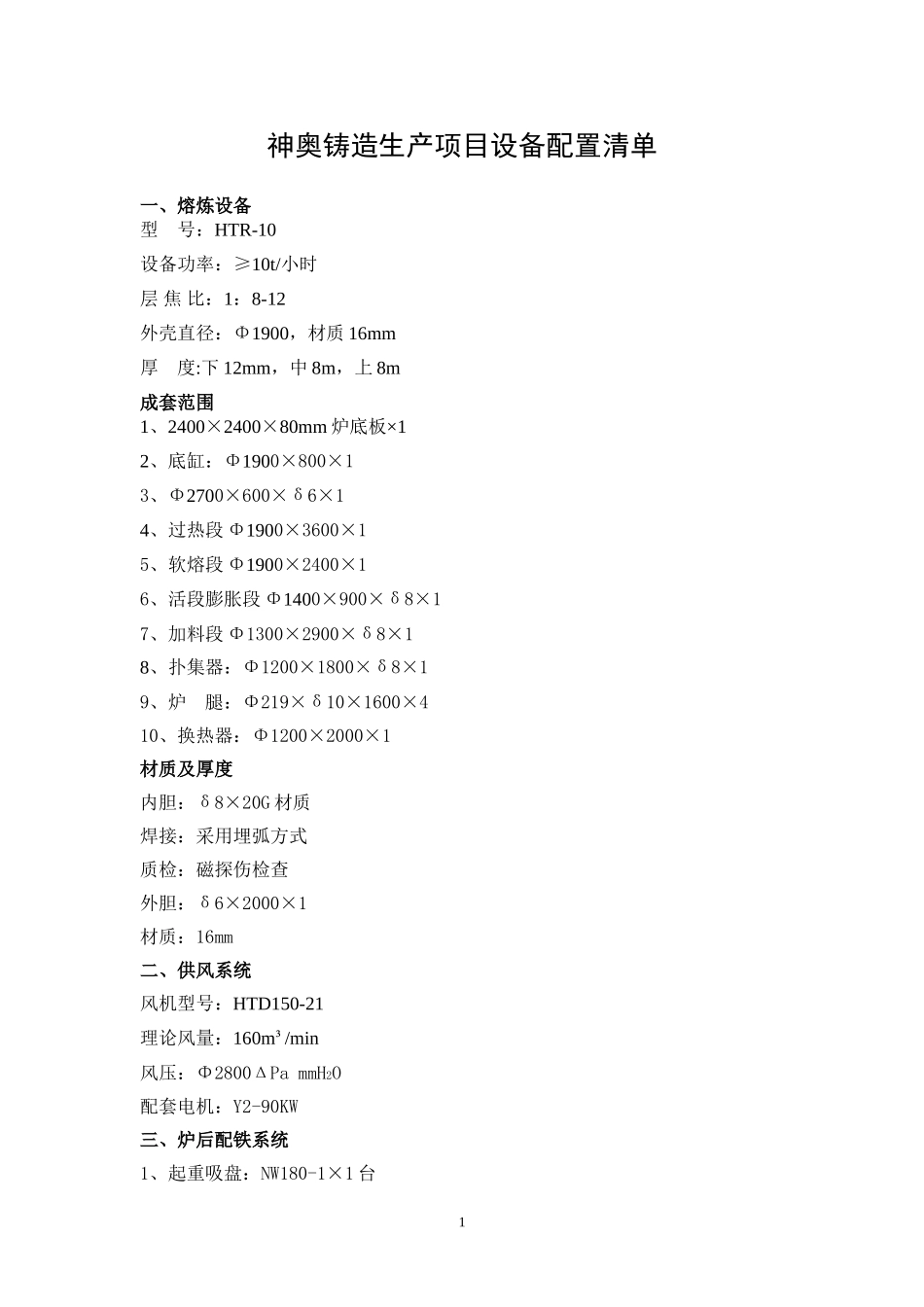

神奥铸造生产项目设备配置清单一、熔炼设备型号：HTR-10设备功率：≥10t/小时层焦比：1：8-12外壳直径：Φ1900，材质16mm厚度:下12mm，中8m，上8m成套范围1、2400×2400×80mm炉底板×12、底缸：Φ1900×800×13、Φ2700×600×δ6×14、过热段Φ1900×3600×15、软熔段Φ1900×2400×16、活段膨胀段Φ1400×900×δ8×17、加料段Φ1300×2900×δ8×18、扑集器：Φ1200×1800×δ8×19、炉腿：Φ219×δ10×1600×410、换热器：Φ1200×2000×1材质及厚度内胆：δ8×20G材质焊接：采用埋弧方式质检：磁探伤检查外胆：δ6×2000×1材质：16mm二、供风系统风机型号：HTD150-21理论风量：160m³/min风压：Φ2800ΔPammH2O配套电机：Y2-90KW三、炉后配铁系统1、起重吸盘：NW180-1×1台12、工作电源柜：45KVA×13、无线传感器×1台4、称重传感器×1台5、电缆卷筒Φ460×1台6、手遥两用×1套7、配料仓×1台：1500×1500×200×18、配套电缆一宗：40mDC220四、砂处理设备HTSC-251、振动破碎机×1台2、HT250提升机×2台（需方自制，价格中不含此设备）3、风选除铁器×1台套4、引风机×1台（需方自供，价格中不含，处理风量：12.6万m³/h）5、悬臂连续式混砂机×1台6、控制器×2台7、5t砂库×1个8、料位传感器×2个9、夜泵2台套五、浇铸设备1、10t铁水包2个2、5t铁水包2个3、15t球化包2个六、清理设备QS3781台套七、除尘系统CHTt-10cc八、价格1、10t高温冲天炉成套价格：23.12万2、炉后配料系统：13.60万3、供风系统：7.60万4、砂处理系统：31.93万5、除尘系统：12.86万，其中引风机2.16万因此，最基本的配置为：21、10t冲天炉：23.12万2、炉后配料系统：13.60万3、砂处理系统：31.93万4、供风系统：7.60万5、除尘系统：12.86万6、10t铁水包：6.72万7、5t铁水包：2.52万8、15t球化包：6.36万9、清理设备：6.70万合计为81.50万元3
