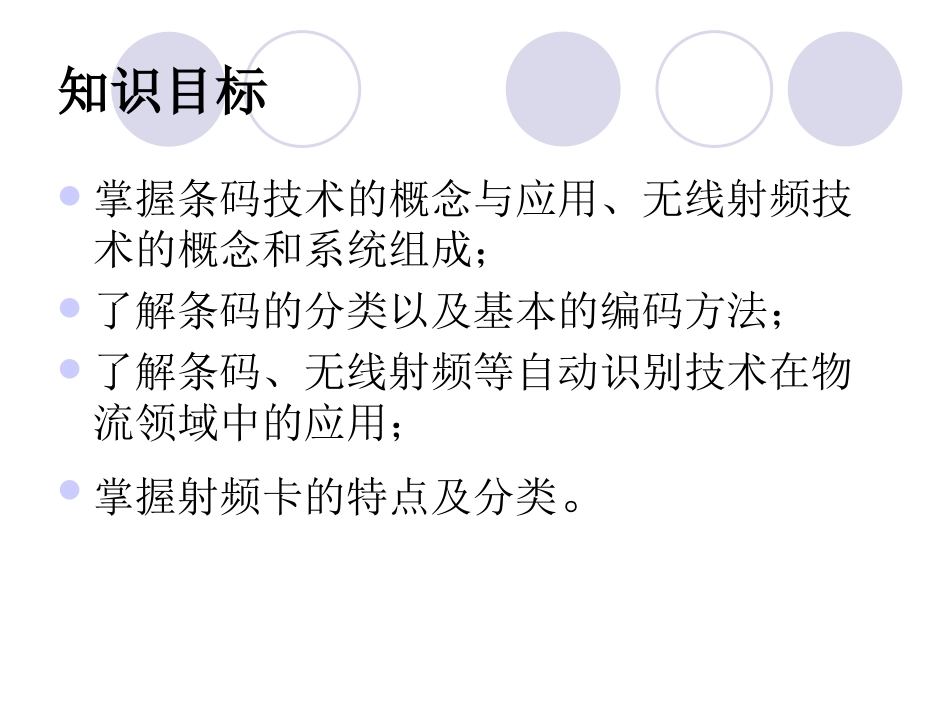

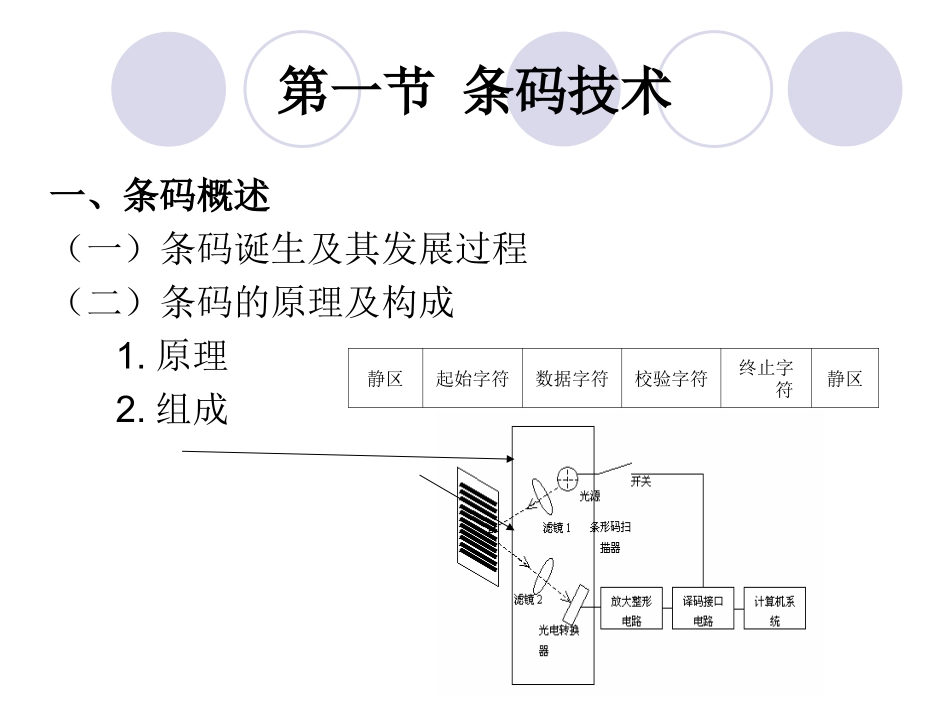

第四章物流条码技术与射频技术知识目标掌握条码技术的概念与应用、无线射频技术的概念和系统组成；了解条码的分类以及基本的编码方法；了解条码、无线射频等自动识别技术在物流领域中的应用；掌握射频卡的特点及分类。第一节条码技术一、条码概述（一）条码诞生及其发展过程（二）条码的原理及构成1.原理2.组成静区起始字符数据字符校验字符终止字符静区3、条码技术的特点（1）简单、易于制作，可印刷（2）信息采集速度快、可靠性高（3）采集信息量大（4）设备结构简单、成本低、灵活、实用二、条码分类（一）按码制分类1.UPC码（统一产品代码）UPC码是一种长度固定、连续的数字式码制，其字符集为数字0～9。它主要在美国和加拿大使用，共有UPC-A、UPC-B、UPC-C、UPC-D、UPC-E五种版本。2.EAN商品条码EAN码由欧洲共同体各国按照UPC码的标准制定的欧洲物品编码，该码制与UPC码兼容，且两者具有相同的符号体系。3.交插25码交插25码是一种长度可变的连续型自校验数字式码制，其字符集为数字0～9。采用2种元素宽度，每个条和空是宽或窄元素。4.39码39码是一种可表示数字、字母等信息的条码，由数字、字母和其他一些字符组成，条码长度可变化，通常用“*”号作为起始、终止符，每个字符由5条4空组成。5.128码128码出现于1981年，是一种长度可变的连续型自校验数字式码制。它采用4种元素宽度，每个字符有3个条和3个空，共11个单元元素宽度，又称（11，3）码。（二）按维数分类1.一维条码一维条码携带的信息有限，如商品上的条码仅能容纳13位（EAN-13）数字，更多的信息只能依赖商品数据库的支持。2.二维条码二维条形码是一种在水平方向（X轴）和垂直方向（Y轴）均带有信息的条形码，从而可以在有限的面积上表示大量的信息。例如DataMatrix码、PDF417码、Code49等。3.按应用领域分类一般应用领域条码和物流条码物流条码和一般应用领域的条码的不同之处体现在以下四个方面：（1）标识目标不同（2）应用领域不同（3）采用的码制不同（4）标准维护不同三、条码技术在物流领域中的应用1.物料管理2.生产线管理3.分拣运输第二节射频技术一、射频技术概述射频技术（RF）基本原理：利用无线电波对记录媒体进行读写。决定传送距离的因素（传送频率、天线设计等）射频技术的应用领域（物料跟踪、运载工具和货架识别等要求非接触数据采集和交换的场所）二、射频技术的特点非接触、工作距离长、可在恶劣环境下工作及可识别运动目标等优点。三、射频系统的组成和工作原理（一）射频识别系统的组成一般包括两个部分：电子标签（Tag）和阅读器（Reader）。此外还有天线（发射接收天线）和主机（信号发射机和信号接收机）等。（二）射频识别系统的工作原理微波射频识别系统所采用的技术称为微波反射技术，它基于电子标签内微波天线的负载阻抗随储存的电子数据而变化的特点，来实现对电子标签内电子数据的读取。四、射频系统的分类（1）根据频率不同分为低频系统和高频系统；（2）根据标签内是否有供电电池分为有源系统和无源系统；（3）根据电子标签内保存的信息注入的方式可将其为分集成电路固化式、现场有线改写式和现场无线改写式；（4）根据读取电子标签数据的技术实现手段，可将其分为广播发射式、倍频式和反射调制式（5）根据射频系统完成功能的不同，可以把射频系统分成EAS系统、便携式数据采集系统、物流控制系统和定位系统。（6）根据射频系统所完成的功能不同分为EAS系统、便携式数据采集系统、物流控制系统和定位系统。五、射频技术的应用1.高速公路自动收费（AVI）及交通管理2.门禁保安3.RFID卡收费4.射频技术在物流管理中的应用5.仓储管理
