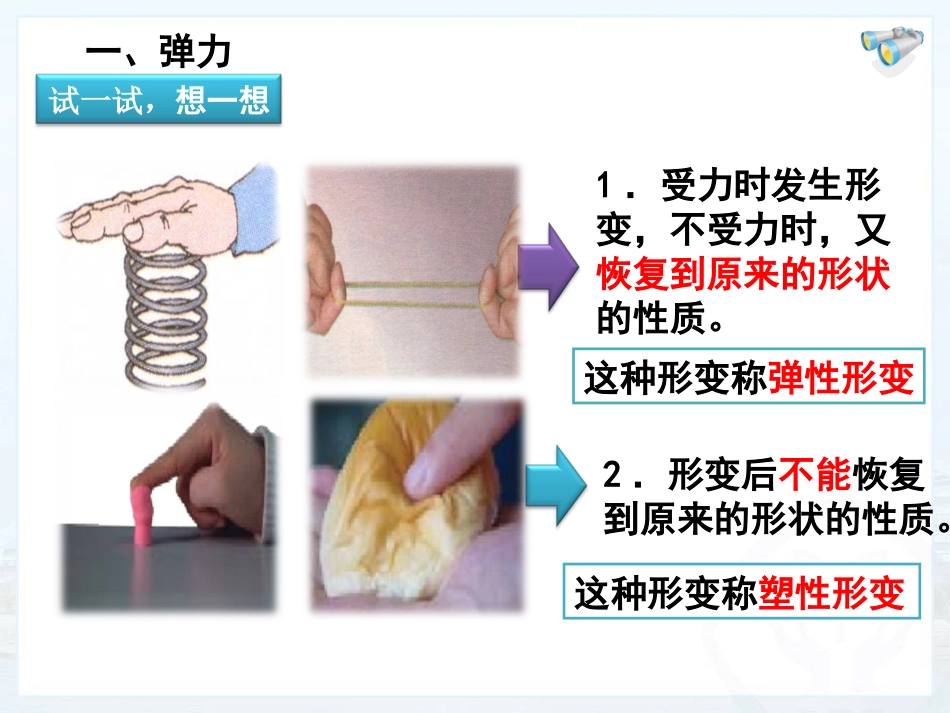

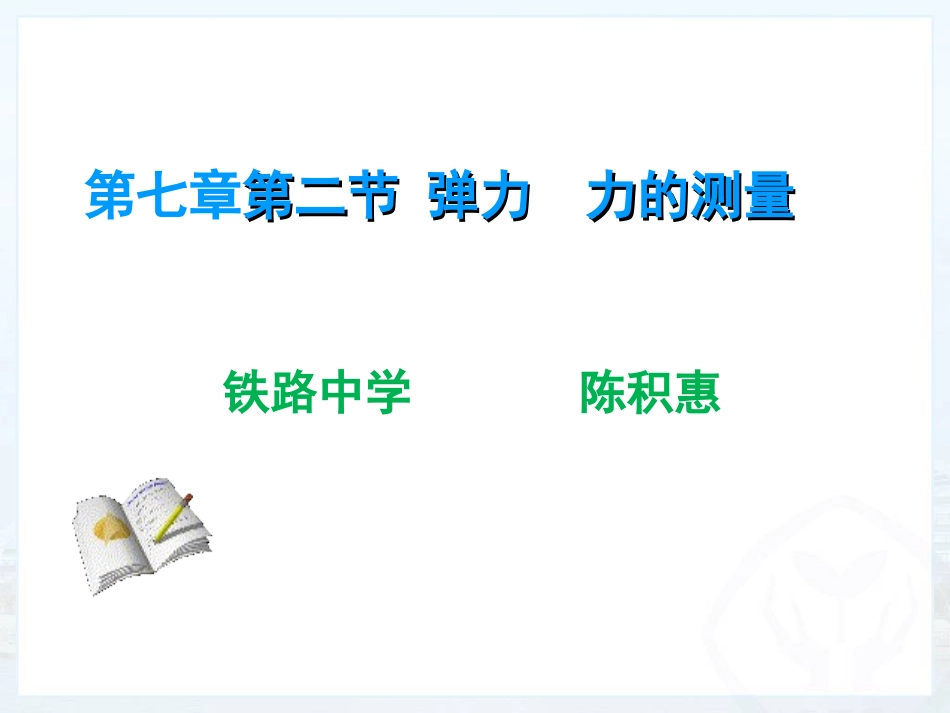

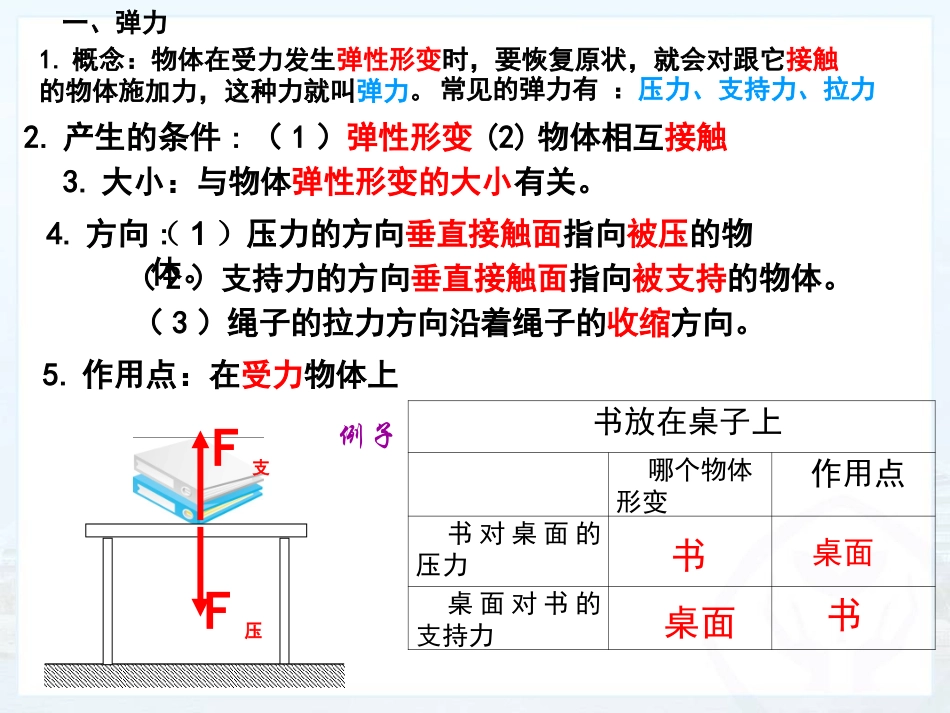

第七章第二节弹力力的测量第二节弹力力的测量铁路中学陈积惠试一试，想一想一、弹力1．受力时发生形变，不受力时，又恢复到原来的形状的性质。这种形变称弹性形变2．形变后不能恢复到原来的形状的性质。这种形变称塑性形变一、弹力1.概念：物体在受力发生弹性形变时，要恢复原状，就会对跟它接触的物体施加力，这种力就叫弹力。常见的弹力有：压力、支持力、拉力例子F压F支（1）压力的方向垂直接触面指向被压的物体。（3）绳子的拉力方向沿着绳子的收缩方向。（2）支持力的方向垂直接触面指向被支持的物体。4.方向:2.产生的条件:（1）弹性形变3.大小：与物体弹性形变的大小有关。5.作用点：在受力物体上书放在桌子上哪个物体形变作用点书对桌面的压力桌面对书的支持力桌面书桌面书(2)物体相互接触1.画出图（1）A物体对斜面B的压力示意图2.图（2）绳子拉物体在水平面上运动，画出绳子对物块A的拉力示意图ABA绳子（1）（2）F压F拉二、弹簧测力计1．工作原理：在弹性限度内，弹簧受到的拉力越大，它的伸长量越长。弹簧刻度盘指针挂钩2．构造：主要由刻度盘、弹簧、指针、挂钩等组成。实验练习使用弹簧测力计（1）感受0.5N、1N的力。（2）测量1个和2个钩码对弹簧测力计的拉力。钩码对弹簧测力计的拉力分别记F1=和F2=。二、弹簧测力计使用时注意：0.5N1N（1）看：量程、分度值、零刻度（2）调：调零刻度（3）测：正挂，静止,拉力方向与弹簧的中心轴线在同一条直线上(4)读：正对、就近原则、示数=整刻度值+后面的小格数×分度值1、如右图所示的弹簧测力计，它的量程为____，分度值为____，现在弹簧测力计的示数为____N。2、有一弹簧测力计，当秤钩上没有施加力时，指针不是在零刻度线上，而是在0.2N的位置，此时用手拉弹簧测力计秤钩，读数为4N，则手拉弹簧的力为（）A、4.2NB、4NC、3.8ND、无法判断C0.2N0~5N1.4一、弹力二、弹簧测力计1.概念：物体在受力发生弹性形变时，要恢复原状，就会对跟它接触的物体施加力，这种力就叫弹力。1.工作原理：在弹性限度内，弹簧受的拉力越大,它的伸长量越长。2.使用：看、调、测、读。2.产生的条件：(1)弹性形变(2)物体相互接触3.大小：与物体弹性形变的大小有关。4.方向：（1）压力和支持的方向垂直接触面指向被压的物体或被支持的物体。（3）绳子的拉力方向沿着绳子的收缩方向5.作用点：在受力物体上作业P301、3
