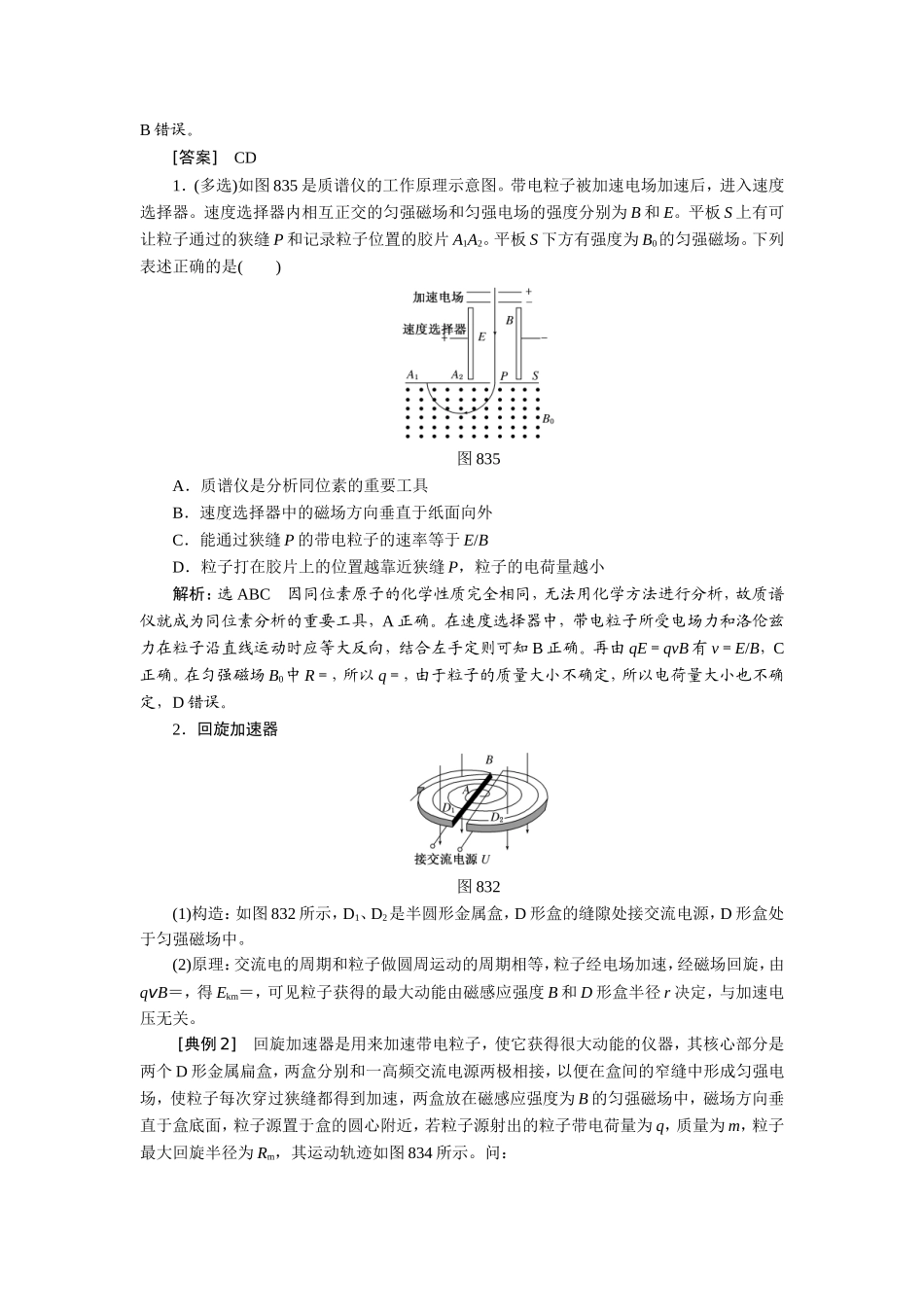

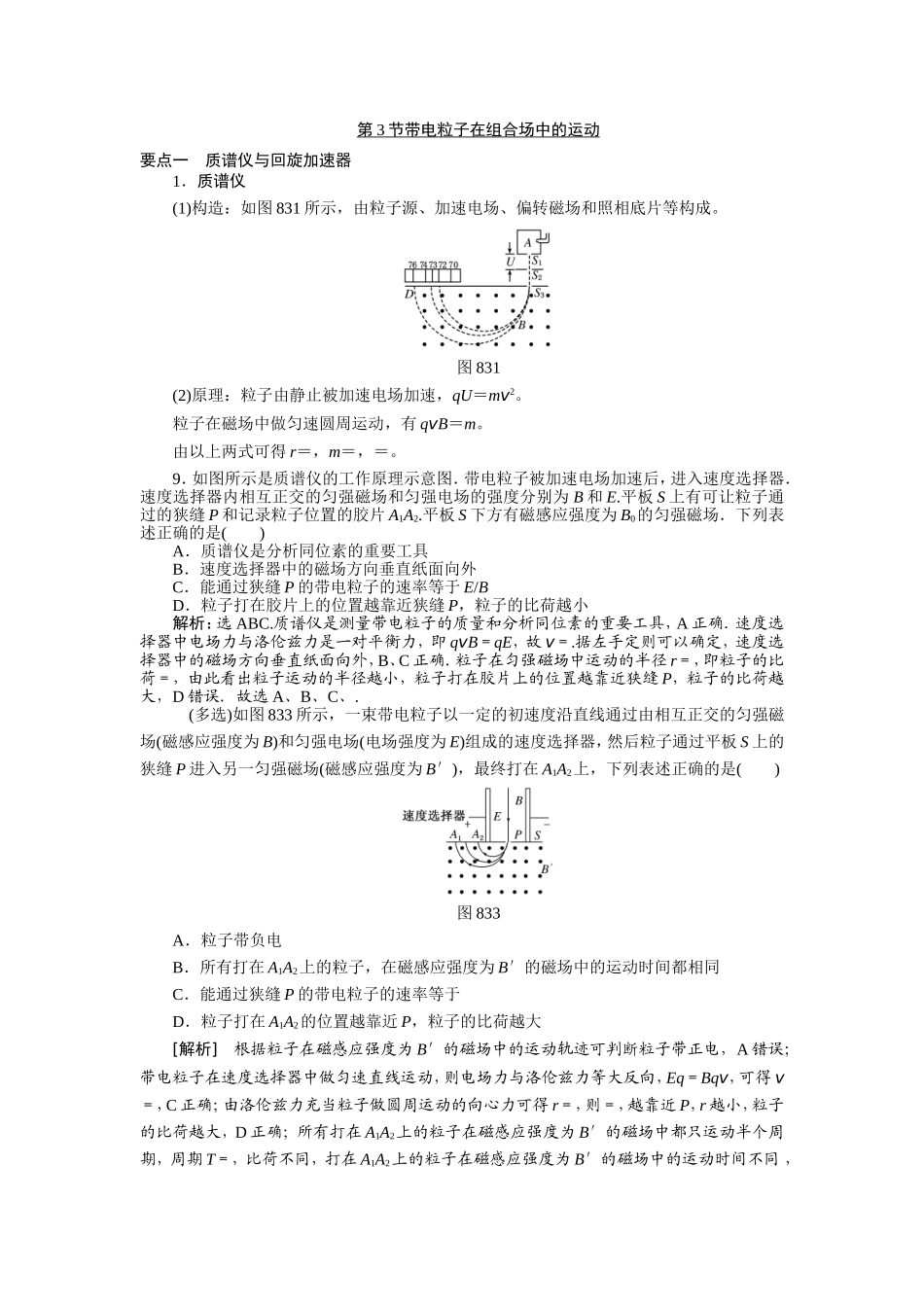

第3节带电粒子在组合场中的运动要点一质谱仪与回旋加速器1．质谱仪(1)构造：如图831所示，由粒子源、加速电场、偏转磁场和照相底片等构成。图831(2)原理：粒子由静止被加速电场加速，qU＝mv2。粒子在磁场中做匀速圆周运动，有qvB＝m。由以上两式可得r＝，m＝，＝。9．如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是()A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小解析：选ABC.质谱仪是测量带电粒子的质量和分析同位素的重要工具，A正确．速度选择器中电场力与洛伦兹力是一对平衡力，即qvB＝qE，故v＝.据左手定则可以确定，速度选择器中的磁场方向垂直纸面向外，B、C正确．粒子在匀强磁场中运动的半径r＝，即粒子的比荷＝，由此看出粒子运动的半径越小，粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大，D错误．故选A、B、C、.(多选)如图833所示，一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场(磁感应强度为B)和匀强电场(电场强度为E)组成的速度选择器，然后粒子通过平板S上的狭缝P进入另一匀强磁场(磁感应强度为B′)，最终打在A1A2上，下列表述正确的是()图833A．粒子带负电B．所有打在A1A2上的粒子，在磁感应强度为B′的磁场中的运动时间都相同C．能通过狭缝P的带电粒子的速率等于D．粒子打在A1A2的位置越靠近P，粒子的比荷越大[解析]根据粒子在磁感应强度为B′的磁场中的运动轨迹可判断粒子带正电，A错误；带电粒子在速度选择器中做匀速直线运动，则电场力与洛伦兹力等大反向，Eq＝Bqv，可得v＝，C正确；由洛伦兹力充当粒子做圆周运动的向心力可得r＝，则＝，越靠近P，r越小，粒子的比荷越大，D正确；所有打在A1A2上的粒子在磁感应强度为B′的磁场中都只运动半个周期，周期T＝，比荷不同，打在A1A2上的粒子在磁感应强度为B′的磁场中的运动时间不同，B错误。[答案]CD1．(多选)如图835是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。平板S下方有强度为B0的匀强磁场。下列表述正确的是()图835A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直于纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的电荷量越小解析：选ABC因同位素原子的化学性质完全相同，无法用化学方法进行分析，故质谱仪就成为同位素分析的重要工具，A正确。在速度选择器中，带电粒子所受电场力和洛伦兹力在粒子沿直线运动时应等大反向，结合左手定则可知B正确。再由qE＝qvB有v＝E/B，C正确。在匀强磁场B0中R＝，所以q＝，由于粒子的质量大小不确定，所以电荷量大小也不确定，D错误。2．回旋加速器图832(1)构造：如图832所示，D1、D2是半圆形金属盒，D形盒的缝隙处接交流电源，D形盒处于匀强磁场中。(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB＝，得Ekm＝，可见粒子获得的最大动能由磁感应强度B和D形盒半径r决定，与加速电压无关。[典例2]回旋加速器是用来加速带电粒子，使它获得很大动能的仪器，其核心部分是两个D形金属扁盒，两盒分别和一高频交流电源两极相接，以便在盒间的窄缝中形成匀强电场，使粒子每次穿过狭缝都得到加速，两盒放在磁感应强度为B的匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近，若粒子源射出的粒子带电荷量为q，质量为m，粒子最大回旋半径为Rm，其运动轨迹如图834所示。问：图834(1)D形盒内有无电场？(2)粒子在盒内做何种运动？(3)所加交流电压频率应是多大，粒子运动的角速度为多大？(4)粒子离开加速器时速度为多大？最大动能为多少？(5)设两D形盒间电场的电势差为U，盒间距离为d...
