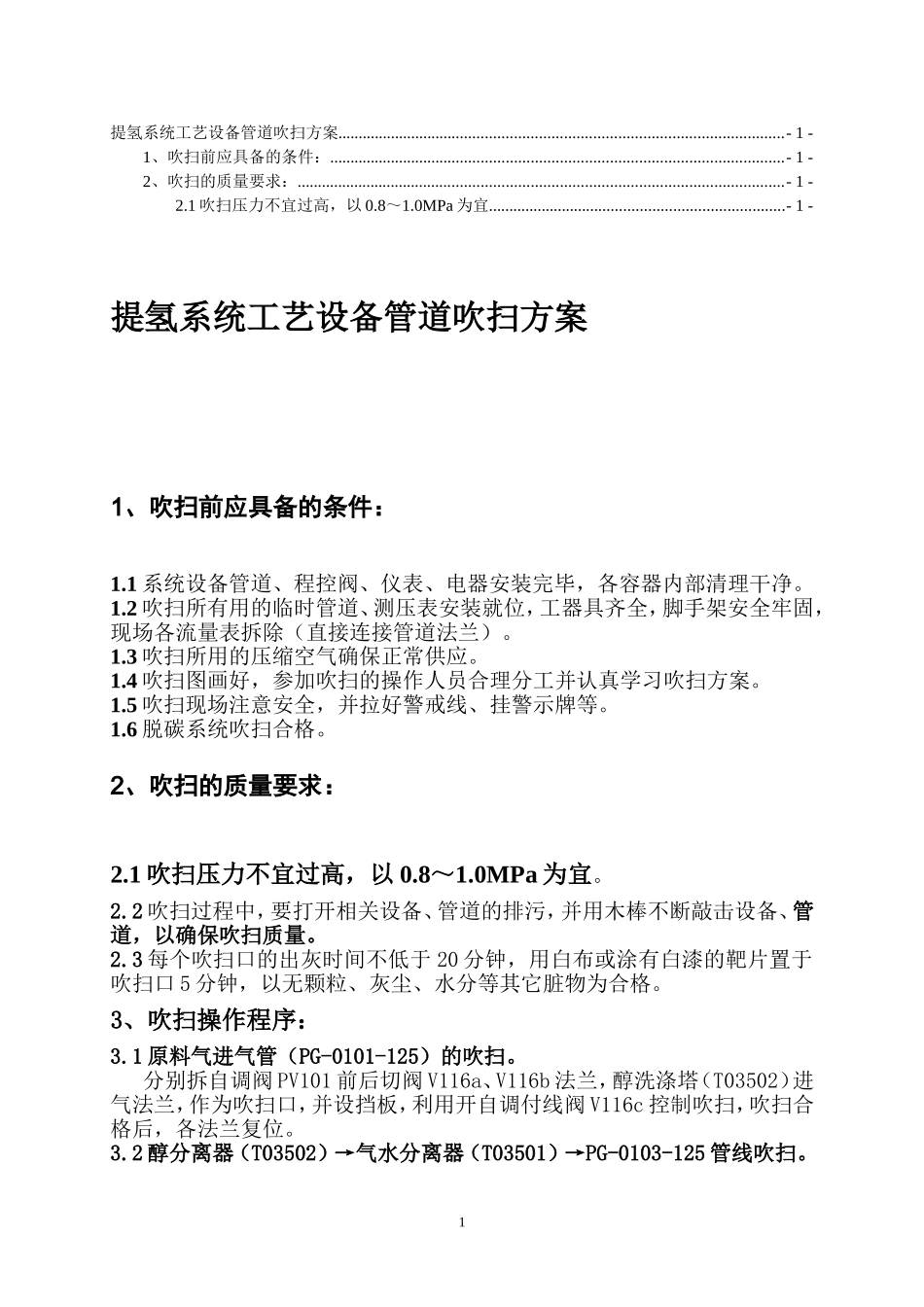

提氢系统工艺设备管道吹扫方案............................................................................................................-1-1、吹扫前应具备的条件：..............................................................................................................-1-2、吹扫的质量要求：......................................................................................................................-1-2.1吹扫压力不宜过高，以0.8～1.0MPa为宜........................................................................-1-提氢系统工艺设备管道吹扫方案1、吹扫前应具备的条件：1.1系统设备管道、程控阀、仪表、电器安装完毕，各容器内部清理干净。1.2吹扫所有用的临时管道、测压表安装就位，工器具齐全，脚手架安全牢固，现场各流量表拆除（直接连接管道法兰）。1.3吹扫所用的压缩空气确保正常供应。1.4吹扫图画好，参加吹扫的操作人员合理分工并认真学习吹扫方案。1.5吹扫现场注意安全，并拉好警戒线、挂警示牌等。1.6脱碳系统吹扫合格。2、吹扫的质量要求：2.1吹扫压力不宜过高，以0.8～1.0MPa为宜。2.2吹扫过程中，要打开相关设备、管道的排污，并用木棒不断敲击设备、管道，以确保吹扫质量。2.3每个吹扫口的出灰时间不低于20分钟，用白布或涂有白漆的靶片置于吹扫口5分钟，以无颗粒、灰尘、水分等其它脏物为合格。3、吹扫操作程序：3.1原料气进气管（PG-0101-125）的吹扫。分别拆自调阀PV101前后切阀V116a、V116b法兰，醇洗涤塔（T03502）进气法兰，作为吹扫口，并设挡板，利用开自调付线阀V116c控制吹扫，吹扫合格后，各法兰复位。3.2醇分离器（T03502）→气水分离器（T03501）→PG-0103-125管线吹扫。13.2.1拆气水分离器进气法兰，作为吹扫口，设挡板，仍用阀门V116c控制吹扫，吹净后，法兰复位，关闭醇洗涤塔出气阀V102.3.2.2分别拆吸附塔进气管线PG-0103-125管线两端盲板（堵头）作为吹扫口，用开启阀门V102控制吹扫，吹净后，盲板复位，开阀门V102.3.2.3拆溶液循环泵进口阀V123a,V123b阀后法兰，拆洗涤液去精甲醇精馏管线阀门V127阀作为吹扫口，设挡板，吹净后，法兰复位，关闭V123a,V123b，V127阀。3.2.4拆洗液循环泵（P03501A,P03501B）出口阀V124a,V124b前法兰，作为吹扫口，设挡板，吹净后，法兰复位，关闭V124a,V124b。3.2.5拆VT-0103-100管线上安全阀SV100阀前法兰，作为吹扫口，设挡板，吹净后，法兰复位。3.2.6开阀门V105吹扫VT-0102-125管线，吹净后，关闭V105阀。3.3逆放气管线（PG-0111-125）的吹扫。3.3.1手动打开原料气进吸附塔各程控阀KV101A～KV101J给吸附塔充压1.0MPa，关闭阀门V102.3.3.2拆逆放气管线（PG-0101-125）两端盲板，混合器冲压罐（V03505）出口阀V115后法兰（设挡板），作为吹扫口，开阀门V113，手动打开程控阀KV101A～KV101J，吹净后，法兰复位，关闭程控阀KV101A～KV101J。3.4解析气管线（PG-0112-150）的吹扫。3.4.1拆解析气管线两端盲板，混合气缓冲罐（V03505）进气法兰作为吹扫口，同时打开程控阀KV101A～KV101J，吹净后，法兰复位，关闭程控阀KV101A～KV101J。3.4.2拆混合气缓冲罐（V03505）入孔和出口阀V115后法兰作为吹扫口，设挡板，吹净后，入孔复位，法兰复位，放空阀关闭。3.4.3如果吸附塔内压力低，吹扫效果不明显，可开启V102阀充压至1.0MPa继续作为贮气柜供吹扫所用。3.5产品气（净化气）管线（PG-0105-80）的吹扫。拆产品气管线两端盲板，自调阀前切阀V117a后法兰，后切阀V117b前法兰，设挡板，切断阀V103后法兰，作为吹扫口，打开自调阀付线阀V117c，手动打开程控阀KV101A～KV101J，吹净后，盲板复位，法兰复位，各程控阀KV101A～KV101J关闭。3.6一均终压管线（PG-0110-50）的吹扫。拆PG-0110-50管线两端盲板，作为吹扫口，手动打开管线上各程控阀KV101A～KV101J，吹净后，关闭各程控阀，盲板复位。3.7二、三均压管线（PG-0109-65）的吹扫。拆PG-0109-65管线两端盲板，作为吹扫口，手动打开管线上各程控阀KV101A～KV101J，吹净后，关闭各程控阀，盲板复位。3.8四、五均压管线...
