人教版物理选修【3-1】章末检测卷：第二章《恒定电流》(含解析)VIP免费

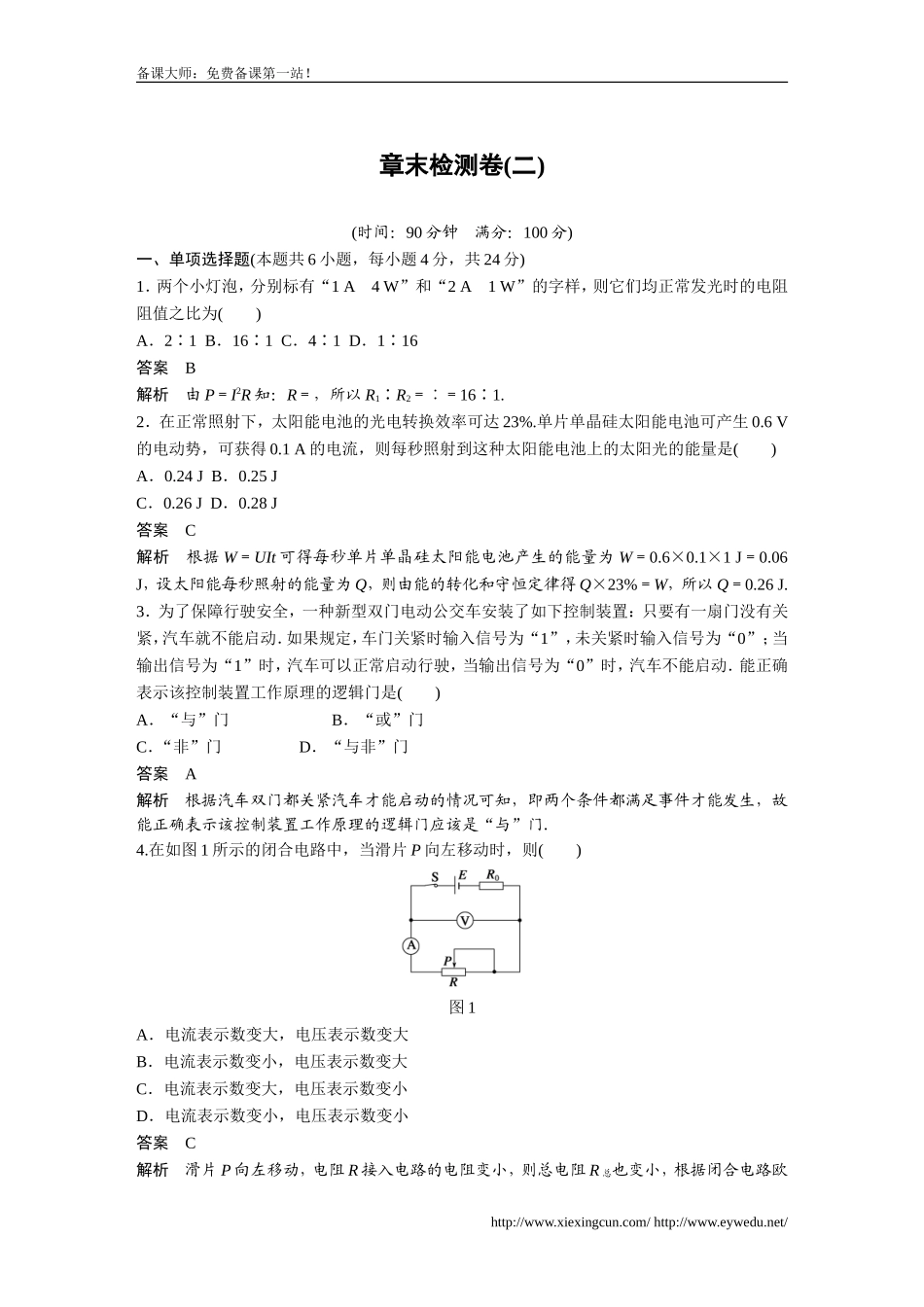

备课大师：免费备课第一站！章末检测卷(二)(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．两个小灯泡，分别标有“1A4W”和“2A1W”的字样，则它们均正常发光时的电阻阻值之比为()A．2∶1B．16∶1C．4∶1D．1∶16答案B解析由P＝I2R知：R＝，所以R1∶R2＝∶＝16∶1.2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是()A．0.24JB．0.25JC．0.26JD．0.28J答案C解析根据W＝UIt可得每秒单片单晶硅太阳能电池产生的能量为W＝0.6×0.1×1J＝0.06J，设太阳能每秒照射的能量为Q，则由能的转化和守恒定律得Q×23%＝W，所以Q＝0.26J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时输入信号为“1”，未关紧时输入信号为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是()A．“与”门B．“或”门C．“非”门D．“与非”门答案A解析根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．4.在如图1所示的闭合电路中，当滑片P向左移动时，则()图1A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小答案C解析滑片P向左移动，电阻R接入电路的电阻变小，则总电阻R总也变小，根据闭合电路欧http://www.xiexingcun.com/http://www.eywedu.net/备课大师：免费备课第一站！姆定律I＝可知，回路中电流变大，则电流表的示数变大，电压表两端电压U＝E－I(R0＋r)变小，故选项C正确．5．如图2所示为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为()图2答案B6．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()图3A.、B.、C.、D.、答案D解析电源的效率η＝×100%＝×100%.a点对应的路端电压U为4个格，而电动势E为6个格．因此ηa＝；b点对应的路端电压为2个格，因此ηb＝.故D正确．二、不定项选择题(本题共4小题，每小题4分，共16分，在每小题给出的四个选项中，至少有一个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)7.如图4所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A、B间的电阻为R；供电后，设各家用电器全都同时使用时，测得A、B间电压为U，进线电流为I；经过一段时间t，从总电能表中测得这段时间内消耗的电能为W，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是()http://www.xiexingcun.com/http://www.eywedu.net/备课大师：免费备课第一站！图4A．P＝I2RB．P＝C．P＝IUD．P＝答案CD解析电路消耗的电功率的计算公式P＝UI，P＝是普遍适用的，而A、B两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器，所以A、B错误，C、D正确．8.如图5为一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间，bc间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V，由此可知()图5A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．bc间电路不通，cd间电路通答案CD解析由于用交流电压表测得b、d两点间电压为220V，这说明ab间电路是通的，bc间电路不通或cd间电路不通；由于用交流电压表测得a、c两点间为220V，这说明cd间电路是通的，ab间电路不通或bc间电路不通；综合分析可知bc间电路不通...
