1#及地下车库测量方案VIP免费

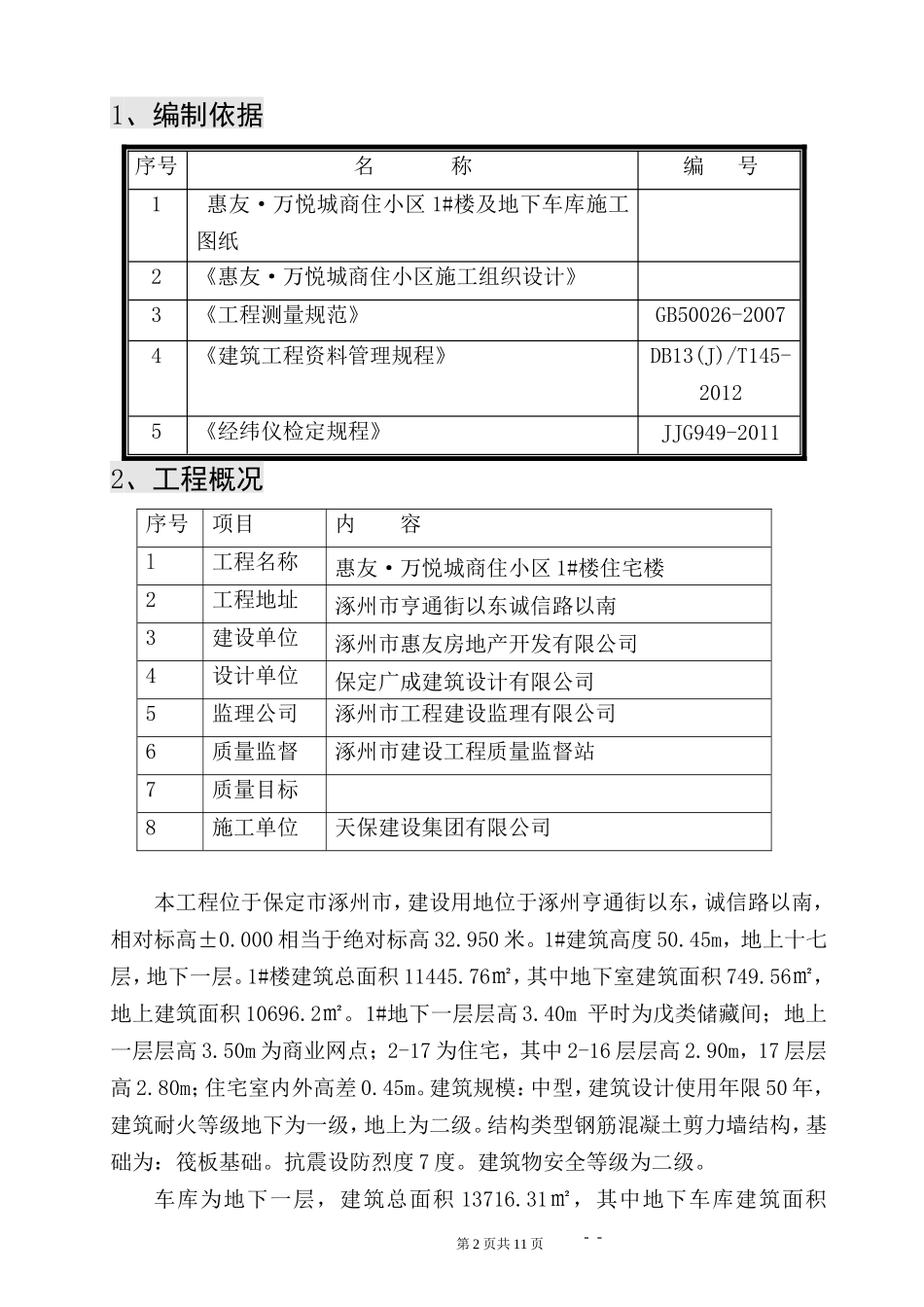

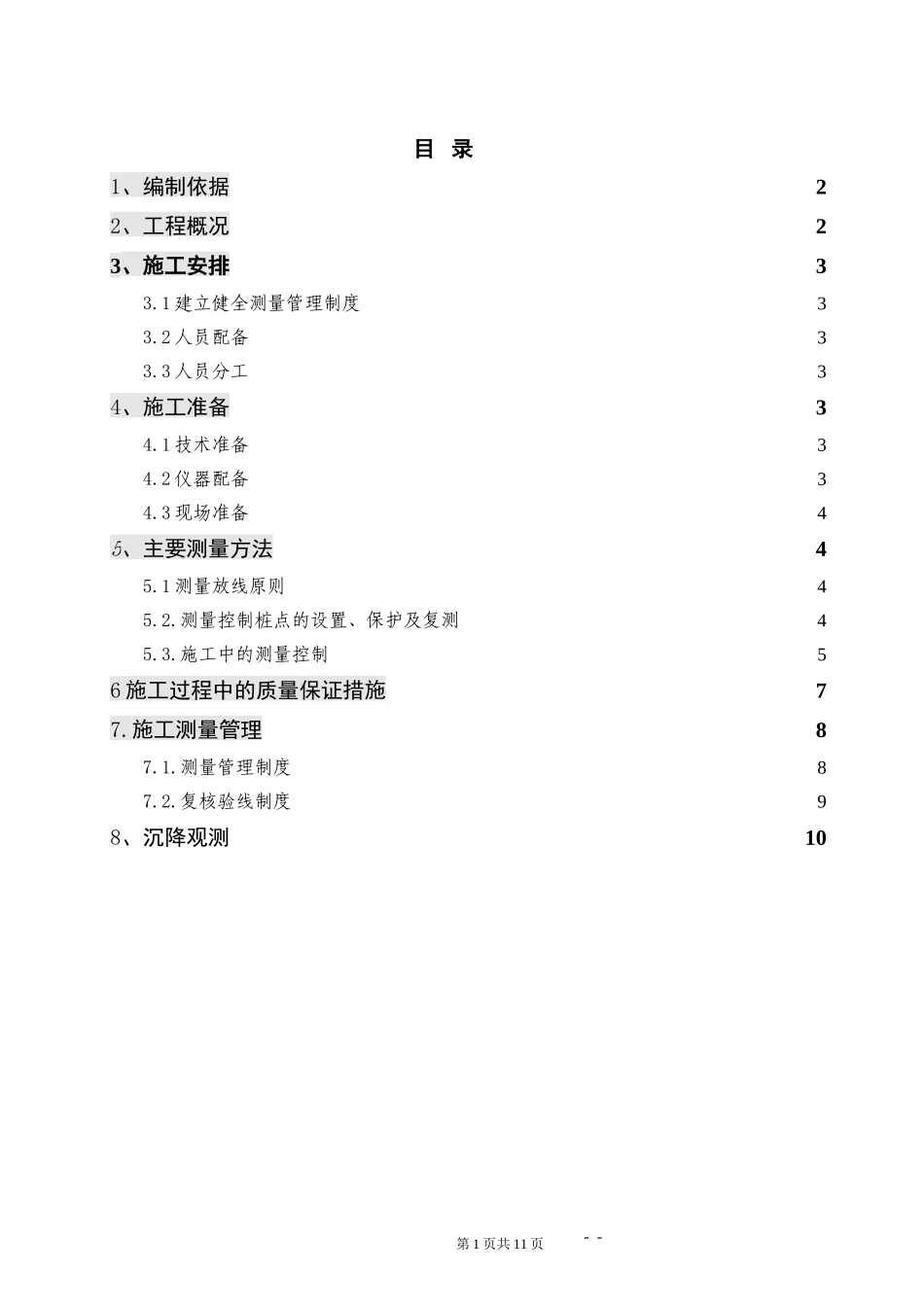

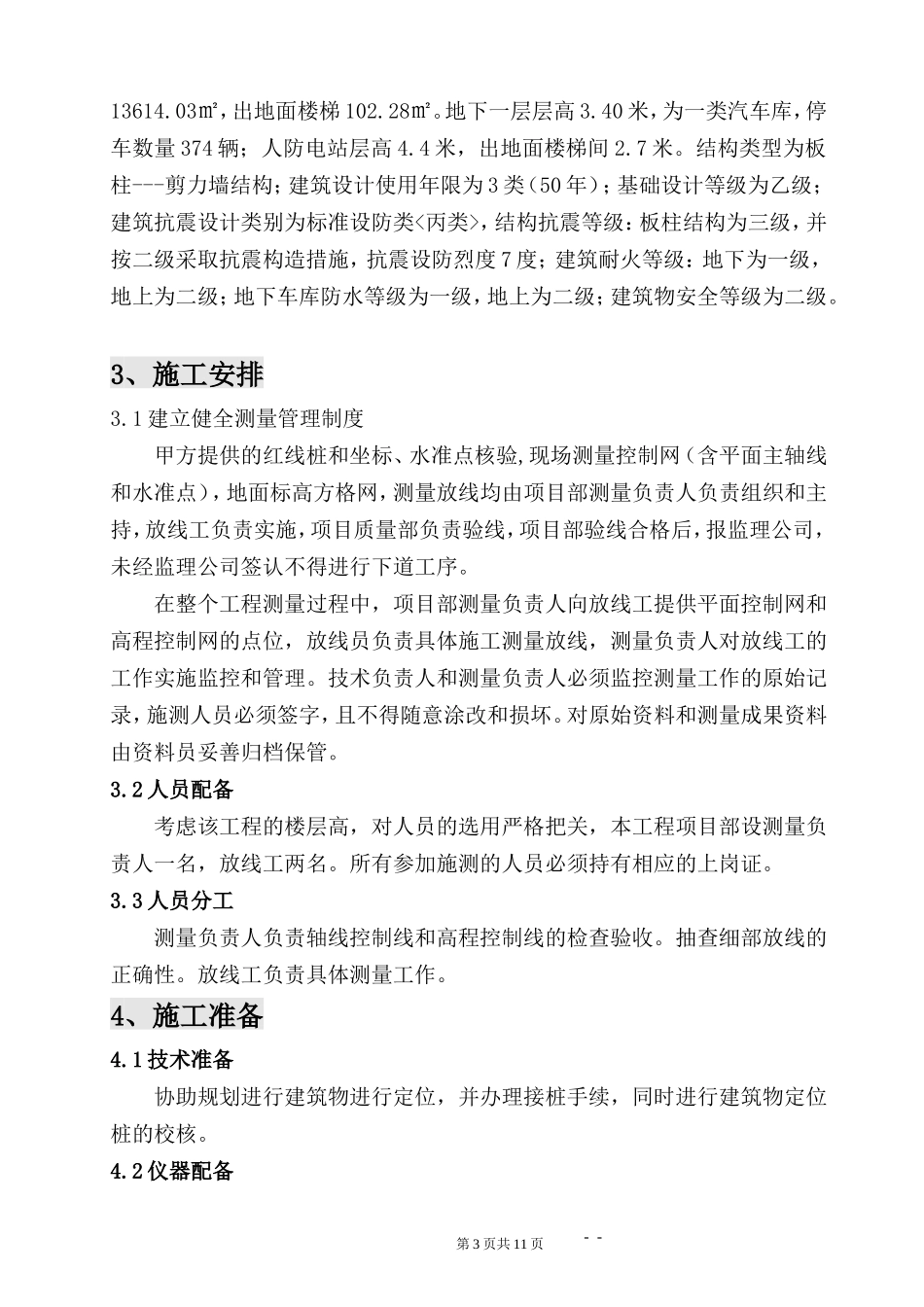

目录1、编制依据22、工程概况23、施工安排33.1建立健全测量管理制度33.2人员配备33.3人员分工34、施工准备34.1技术准备34.2仪器配备34.3现场准备45、主要测量方法45.1测量放线原则45.2.测量控制桩点的设置、保护及复测45.3.施工中的测量控制56施工过程中的质量保证措施77.施工测量管理87.1.测量管理制度87.2.复核验线制度98、沉降观测10--第1页共11页1、编制依据序号名称编号1惠友·万悦城商住小区1#楼及地下车库施工图纸2《惠友·万悦城商住小区施工组织设计》3《工程测量规范》GB50026-20074《建筑工程资料管理规程》DB13(J)/T145-20125《经纬仪检定规程》JJG949-20112、工程概况序号项目内容l工程名称惠友·万悦城商住小区1#楼住宅楼2工程地址涿州市亨通街以东诚信路以南3建设单位涿州市惠友房地产开发有限公司4设计单位保定广成建筑设计有限公司5监理公司涿州市工程建设监理有限公司6质量监督涿州市建设工程质量监督站7质量目标8施工单位天保建设集团有限公司本工程位于保定市涿州市，建设用地位于涿州亨通街以东，诚信路以南，相对标高±0.000相当于绝对标高32.950米。1#建筑高度50.45m，地上十七层，地下一层。1#楼建筑总面积11445.76㎡，其中地下室建筑面积749.56㎡，地上建筑面积10696.2㎡。1#地下一层层高3.40m平时为戊类储藏间；地上一层层高3.50m为商业网点；2-17为住宅，其中2-16层层高2.90m，17层层高2.80m；住宅室内外高差0.45m。建筑规模：中型，建筑设计使用年限50年，建筑耐火等级地下为一级，地上为二级。结构类型钢筋混凝土剪力墙结构，基础为：筏板基础。抗震设防烈度7度。建筑物安全等级为二级。车库为地下一层，建筑总面积13716.31㎡，其中地下车库建筑面积--第2页共11页13614.03㎡，出地面楼梯102.28㎡。地下一层层高3.40米，为一类汽车库，停车数量374辆；人防电站层高4.4米，出地面楼梯间2.7米。结构类型为板柱---剪力墙结构；建筑设计使用年限为3类（50年）；基础设计等级为乙级；建筑抗震设计类别为标准设防类<丙类>，结构抗震等级：板柱结构为三级，并按二级采取抗震构造措施，抗震设防烈度7度；建筑耐火等级：地下为一级，地上为二级；地下车库防水等级为一级，地上为二级；建筑物安全等级为二级。3、施工安排3.1建立健全测量管理制度甲方提供的红线桩和坐标、水准点核验,现场测量控制网（含平面主轴线和水准点），地面标高方格网，测量放线均由项目部测量负责人负责组织和主持，放线工负责实施，项目质量部负责验线，项目部验线合格后，报监理公司，未经监理公司签认不得进行下道工序。在整个工程测量过程中，项目部测量负责人向放线工提供平面控制网和高程控制网的点位，放线员负责具体施工测量放线，测量负责人对放线工的工作实施监控和管理。技术负责人和测量负责人必须监控测量工作的原始记录，施测人员必须签字，且不得随意涂改和损坏。对原始资料和测量成果资料由资料员妥善归档保管。3.2人员配备考虑该工程的楼层高，对人员的选用严格把关，本工程项目部设测量负责人一名，放线工两名。所有参加施测的人员必须持有相应的上岗证。3.3人员分工测量负责人负责轴线控制线和高程控制线的检查验收。抽查细部放线的正确性。放线工负责具体测量工作。4、施工准备4.1技术准备协助规划进行建筑物进行定位，并办理接桩手续，同时进行建筑物定位桩的校核。4.2仪器配备--第3页共11页要作好施工控制测量工作，仪器是保证。为满足测量精度的要求,测量器具必须经过专业检测部门检测，保证其在检定期内。测量器具配备表如下序号名称规格数量精度要求1经纬仪J21台2″2自动安平水准仪S31台2″3激光铅垂仪1台1/400004大钢尺50m2把Ⅰ级5塔尺1根6线坠1kg2只7靠尺3根4.3现场准备4.3.1配合放线人员进行钉桩工作，并及时对钉好的桩位及桩点进行保护。4.3.2清理妨碍测量仪器通视的障碍物。5、主要测量方法5.1测量放线原则整体控制局部，高精度控制低精度，长边长方向控制短边短方向。5.2.测量控制桩点的设置、保护及复测5.2.1.测量控制桩点的设置为确保现场平面控制点和水准点的稳定性，平面控制点和水准点采用永久点的方法来布设，其布设形式如下图。平面控制点水准点5...
