DeviceNet组网实例培训课件VIP免费

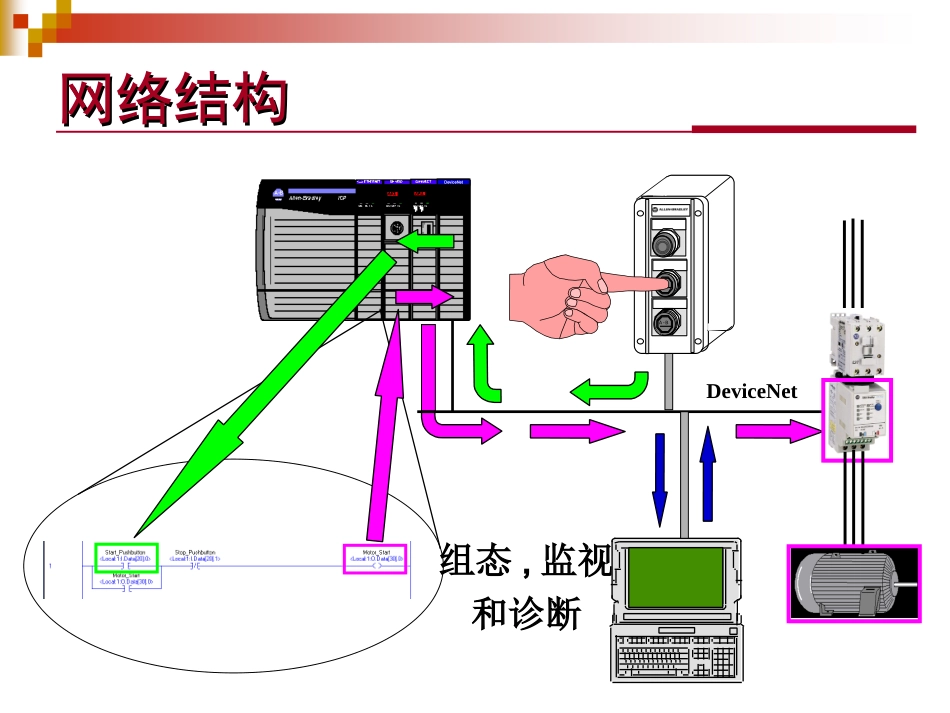

DeviceNet组网实例培训课件全有文档网络结构网络结构DeviceNetDeviceNetA-BA-B组态,监视和诊断数据流向数据流向ABCDEABCDEYZX输入映象输入映象区输出映象区ControlLogix控制器内部输入数据存储1756-DNB来自大开关的输入数据YZX发送至E3的输出数据ABCDEYXZABXCDEECD输出映象CDEY数据表Z数据表()A0X1输入映象输出映象内部输出数据存储软件设计步骤软件设计步骤1、将计算机接入DeviceNet网络。2、建立1756-DNB与E3继电器间主从关系。3、建立Logix与1756-DNB间的地址映射关系。计算机接入计算机接入DeviceNetDeviceNet网络网络1、启动RSLinx，添加通讯驱动。计算机接入计算机接入DeviceNetDeviceNet网络网络extext2、选择驱动类型DeviceNetDrivers—1770-KFD。计算机接入计算机接入DeviceNetDeviceNet网络网络extext3、设置1770-KFD的相关参数。计算机接入计算机接入DeviceNetDeviceNet网络网络extext4、驱动配置正确，计算机扫描到网络上所有节点。软件设计步骤软件设计步骤1、将计算机接入DeviceNet网络。2、建立1756-DNB与E3继电器间主从关系。3、建立Logix与1756-DNB间的地址映射关系。1756-DNB1756-DNB与与E3E3间主从关系间主从关系1、打开RSNetworx，选择DeviceNet网络。1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt2、扫描网络，并上载参数。1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt3、配置网络上的从节点E3继电器。1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt4、配置1756-DNB模块的扫描列表。1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt5、编辑I/O参数，输入8个字节，输出1个字节。1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt输入映象字1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt输出映象字1756-DNB1756-DNB与与E3E3间主从关系间主从关系exextt6、配置完成后，查看主从关系图。软件设计步骤软件设计步骤1、将计算机接入DeviceNet网络。2、建立1756-DNB与E3继电器间主从关系。3、建立Logix与1756-DNB间的地址映射关系。LogixLogix与与1756-DNB1756-DNB地址映射地址映射1、创建一个新的项目。LogixLogix与与1756-DNB1756-DNB地址映射地址映射eextxt2、在I/O组态中添加1756-DNB模块。LogixLogix与与1756-DNB1756-DNB地址映射地址映射eextxt3、设置1756-DNB的相关参数。LogixLogix与与1756-DNB1756-DNB地址映射地址映射eextxt4、在内存区间中，生成了DNB的输入和输出区间即建立了地址映射。
