10kv线损计算案例培训教程VIP免费

10kv线损计算案例培训教程_第1页
1/11
10kv线损计算案例培训教程_第2页
2/11
10kv线损计算案例培训教程_第3页
3/11

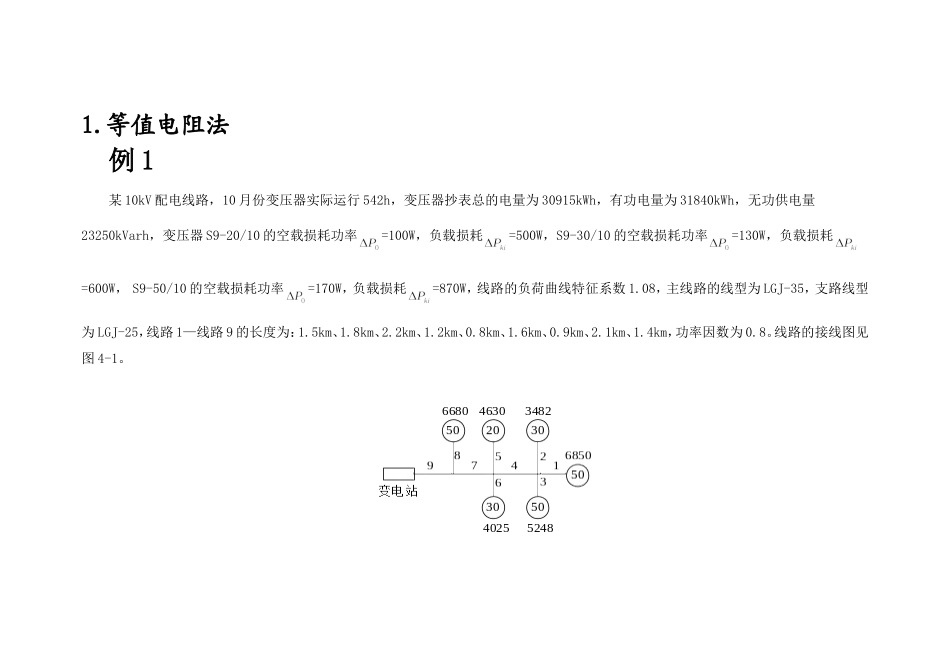

1.等值电阻法例1某10kV配电线路,10月份变压器实际运行542h,变压器抄表总的电量为30915kWh,有功电量为31840kWh,无功供电量23250kVarh,变压器S9-20/10的空载损耗功率=100W,负载损耗=500W,S9-30/10的空载损耗功率=130W,负载损耗=600W,S9-50/10的空载损耗功率=170W,负载损耗=870W,线路的负荷曲线特征系数1.08,主线路的线型为LGJ-35,支路线型为LGJ-25,线路1—线路9的长度为:1.5km、1.8km、2.2km、1.2km、0.8km、1.6km、0.9km、2.1km、1.4km,功率因数为0.8。线路的接线图见图4-1。图5-110kV配电网接线图解(1)等效等值:=2.3(2)配电网损耗:kWhkWh例2N线路条数,U运行电压,K负荷形状系数,Rl导线电阻,S1配变容量Rt配变电阻,P0空载损耗功率,Pd短路损耗功率,ATD配变绕组损耗ATT配变空载损耗,AL线路电能损耗。均方根电流法

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

10kv线损计算案例培训教程
