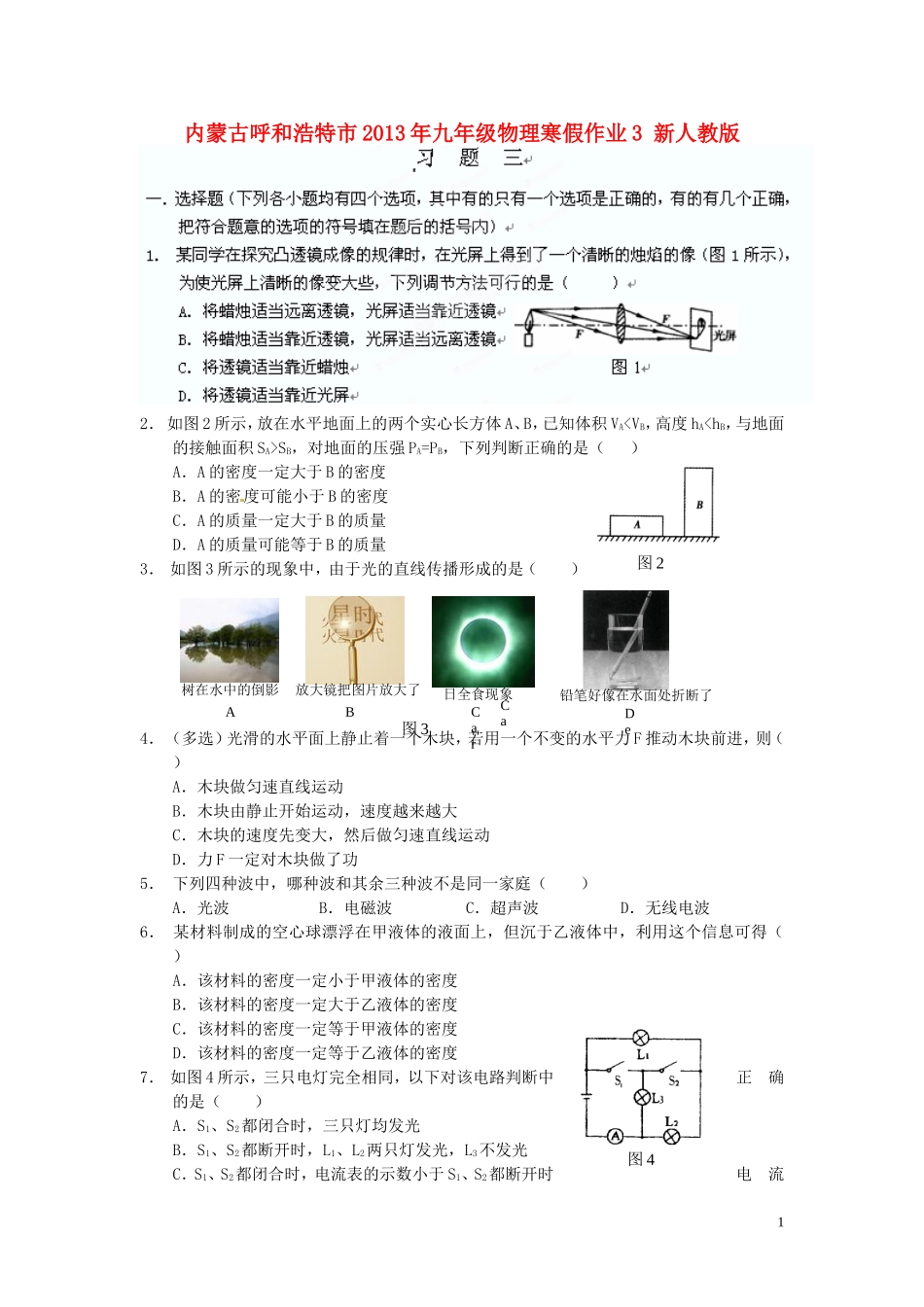

图2Car图4内蒙古呼和浩特市2013年九年级物理寒假作业3新人教版2．如图2所示，放在水平地面上的两个实心长方体A、B，已知体积VASB，对地面的压强PA=PB，下列判断正确的是（）A．A的密度一定大于B的密度B．A的密度可能小于B的密度C．A的质量一定大于B的质量D．A的质量可能等于B的质量3．如图3所示的现象中，由于光的直线传播形成的是（）4．（多选）光滑的水平面上静止着一个木块，若用一个不变的水平力F推动木块前进，则（）A．木块做匀速直线运动B．木块由静止开始运动，速度越来越大C．木块的速度先变大，然后做匀速直线运动D．力F一定对木块做了功5．下列四种波中，哪种波和其余三种波不是同一家庭（）A．光波B．电磁波C．超声波D．无线电波6．某材料制成的空心球漂浮在甲液体的液面上，但沉于乙液体中，利用这个信息可得（）A．该材料的密度一定小于甲液体的密度B．该材料的密度一定大于乙液体的密度C．该材料的密度一定等于甲液体的密度D．该材料的密度一定等于乙液体的密度7．如图4所示，三只电灯完全相同，以下对该电路判断中正确的是（）A．S1、S2都闭合时，三只灯均发光B．S1、S2都断开时，L1、L2两只灯发光，L3不发光C．S1、S2都闭合时，电流表的示数小于S1、S2都断开时电流1图3树在水中的倒影放大镜把图片放大了日全食现象铅笔好像在水面处折断了ABCarDe图5图7图8图9表的示数D．S1、S2都断开时，电路消耗的功率小于S1、S2都闭合时电路消耗的功率8．图5是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的电阻R改变灯泡的亮度。假定电源电压、灯泡电阻不变。则灯泡两端电压U随R变化的图象是（）9．小青学完电学知识后，想把一只标有“2.5V0.3A”的手电筒灯泡与一只标有“220V60W”的白炽灯串联起来接到家庭电路的电源上，你认为接通电源的结果是（）A．两灯都可以发光，而不烧坏B．手电筒灯泡立刻烧坏C．手电筒灯泡不烧坏，但也看不到发光D．“220V60W”的灯接近正常发光10．甲、乙两个完全相同的烧杯中装满密度分别为ρ1、ρ2不相混合的两种液体（ρ1≠ρ2）。甲杯中两种液体的体积相等，乙杯中两种液体的质量相等，比较甲、乙两杯中的液体总质量得（）A．m甲m乙C．m甲=m乙D．缺条件，无法判断二．实验题11．图7甲所示是“测量小灯泡电功率”的电路图，图7乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω1A”（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整，连接电路时开关应，滑动变阻器的滑片应调至的位置。（2）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图7丙所示，则该灯泡的额定功率为W，若要增大小灯泡的电功率，则滑片P应向端移动。（3）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图8所示，通过图象发现灯丝的电阻是变化的，这一现象表明：。（4）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小，灯泡变暗时，电压表示数变大，经检查所用器材完好，出现这种现象的原因可能是。12．如图9所示，大口玻璃瓶内有一些水，水的上方有水蒸汽，给瓶内打气，当瓶塞跳出时，会看到的现象是，塞子被推动喷出，同时，这是由于水蒸汽，2图10图11减少，而形成的。在这一过程中，水蒸汽的转化成为塞子的能。13．在探究“杠杆平衡条件”的实验中：（1）首先，调节杠杆两端的，使杠杆两端在不挂钩码时在位置平衡，目的是。（2）在实验过程中，仍要使杠杆在位置平衡，目的是。14．在“研究液体压强”的实验中，进行了图10各图所示的操作。（1）比较图中代号为两个图，可以得到的结论是：在液体内部的同一深度，液体向各个方向的压强都相等。（2）比较图中代号为A、C（或B、C）两个图，可以得到的结论是：液体内部的压强。（3）比较代号为C、D的两个图，可以得到的结论是：在深度相同的情况下，；液体的密度越大，压强。（4）在此研究实验中，用到了法。三．计算题15．如图11所示，电源电压不变，电阻R1＝40Ω，R2＝60Ω。...
