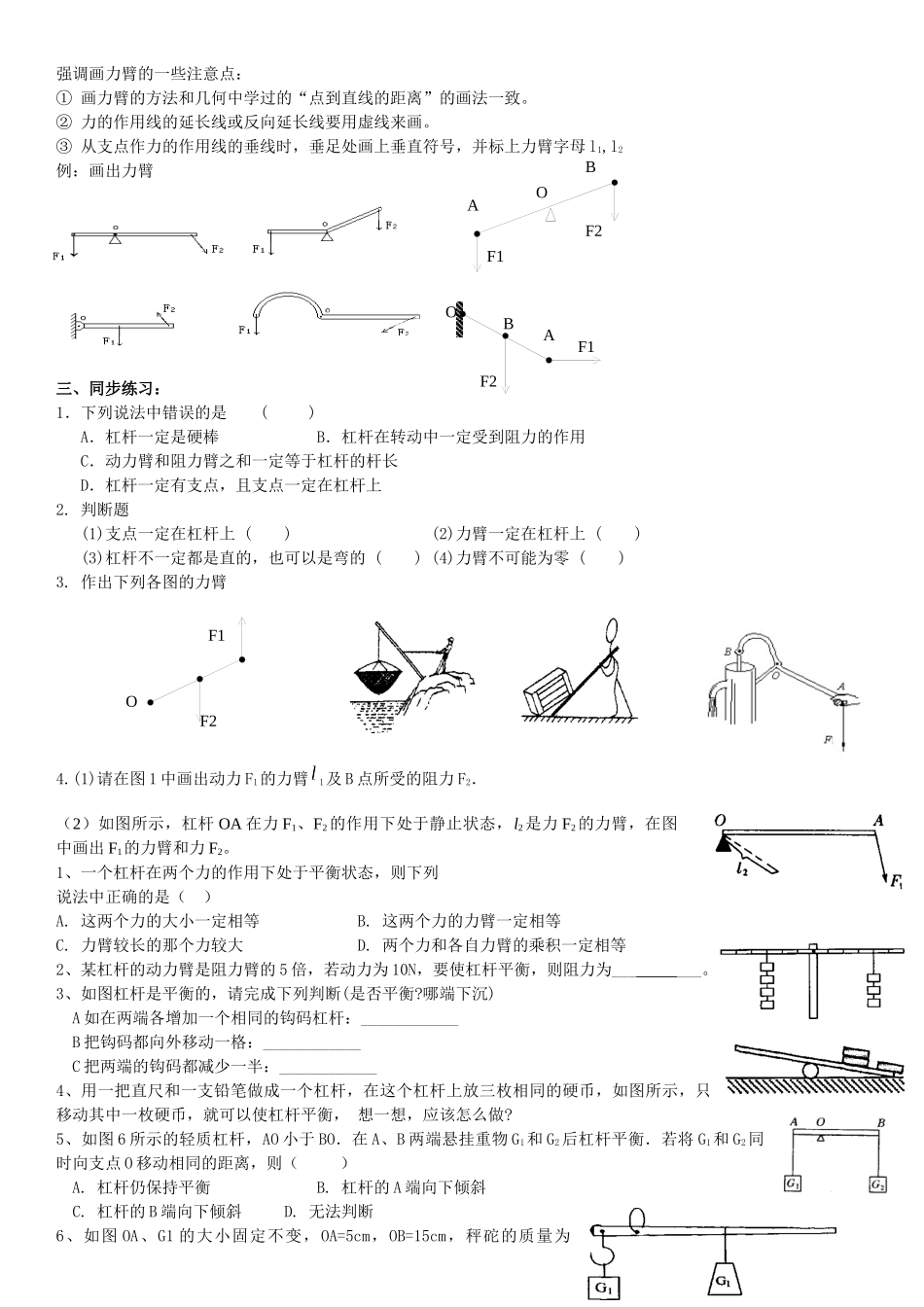

ABOF1F2ABOF1F2OF2F1强调画力臂的一些注意点：①画力臂的方法和几何中学过的“点到直线的距离”的画法一致。②力的作用线的延长线或反向延长线要用虚线来画。③从支点作力的作用线的垂线时，垂足处画上垂直符号，并标上力臂字母l1,l2例：画出力臂三、同步练习：1．下列说法中错误的是()A．杠杆一定是硬棒B．杠杆在转动中一定受到阻力的作用C．动力臂和阻力臂之和一定等于杠杆的杆长D．杠杆一定有支点，且支点一定在杠杆上2.判断题(1)支点一定在杠杆上()(2)力臂一定在杠杆上()(3)杠杆不一定都是直的，也可以是弯的()(4)力臂不可能为零()3.作出下列各图的力臂4.(1)请在图1中画出动力F1的力臂1及B点所受的阻力F2．（2）如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图中画出F1的力臂和力F2。1、一个杠杆在两个力的作用下处于平衡状态，则下列说法中正确的是（）A.这两个力的大小一定相等B.这两个力的力臂一定相等C.力臂较长的那个力较大D.两个力和各自力臂的乘积一定相等2、某杠杆的动力臂是阻力臂的5倍，若动力为10N，要使杠杆平衡，则阻力为______。3、如图杠杆是平衡的，请完成下列判断(是否平衡?哪端下沉)A如在两端各增加一个相同的钩码杠杆：____________B把钩码都向外移动一格：____________C把两端的钩码都减少一半：____________4、用一把直尺和一支铅笔做成一个杠杆，在这个杠杆上放三枚相同的硬币，如图所示，只移动其中一枚硬币，就可以使杠杆平衡，想一想，应该怎么做?5、如图6所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则（）A.杠杆仍保持平衡B.杠杆的A端向下倾斜C.杠杆的B端向下倾斜D.无法判断6、如图OA、G1的大小固定不变，OA=5cm，OB=15cm，秤砣的质量为OGFGOGFABCOOBAMBCOOCABG4kg。求：(1)物体的质量是多少?(2)如果秤砣磨损，则物体的质量将怎么变化?7、有一根1米长的杠杆，左端挂有80N的物体，右端挂20N的物体，要使杠杆平衡，支点在什么位置?如果两边各增加10N，要使杠杆平衡，则支点应如何移动?1、生活和生产中有许多不同类型的杠杆，如图所示的托盘天平属于杠杆，缝纫机踏脚板属于杠杆，铡刀属于杠杆．2、下列属于费力杠杆的是（）A.起子B.道钉撬C.筷子D.钢丝钳3、杠杆的应用非常厂泛，如图所示的两种剪刀，正常使用时属于省力杠杆的是_____剪刀（填甲、乙）4、关于杠杆，下列说法中正确的是：()A．动力臂越长越省力．B．阻力臂越短越省力．C．阻力臂与动力臂的比值越大越省力．D．动力臂一定，阻力臂越短越省力．5、动力乘以动力臂的值越大，使用的杠杆将：()A．一定省力B．一定费力C．不省力也不费力D．不能确定．6、如图所示，AOB为一杠杆(自重不计)，O为支点(OA
