浮头式换热器设计原油-柴油---VIP免费

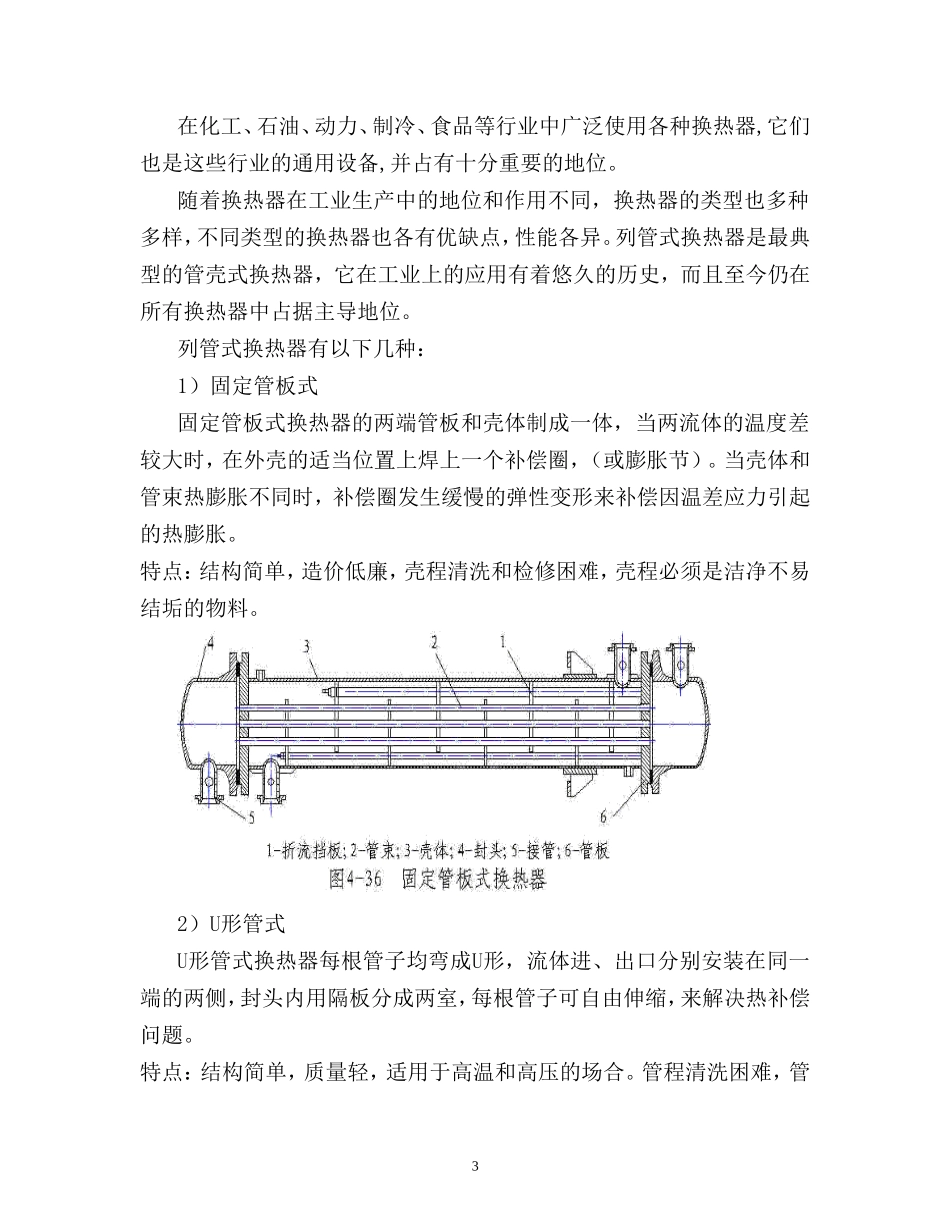

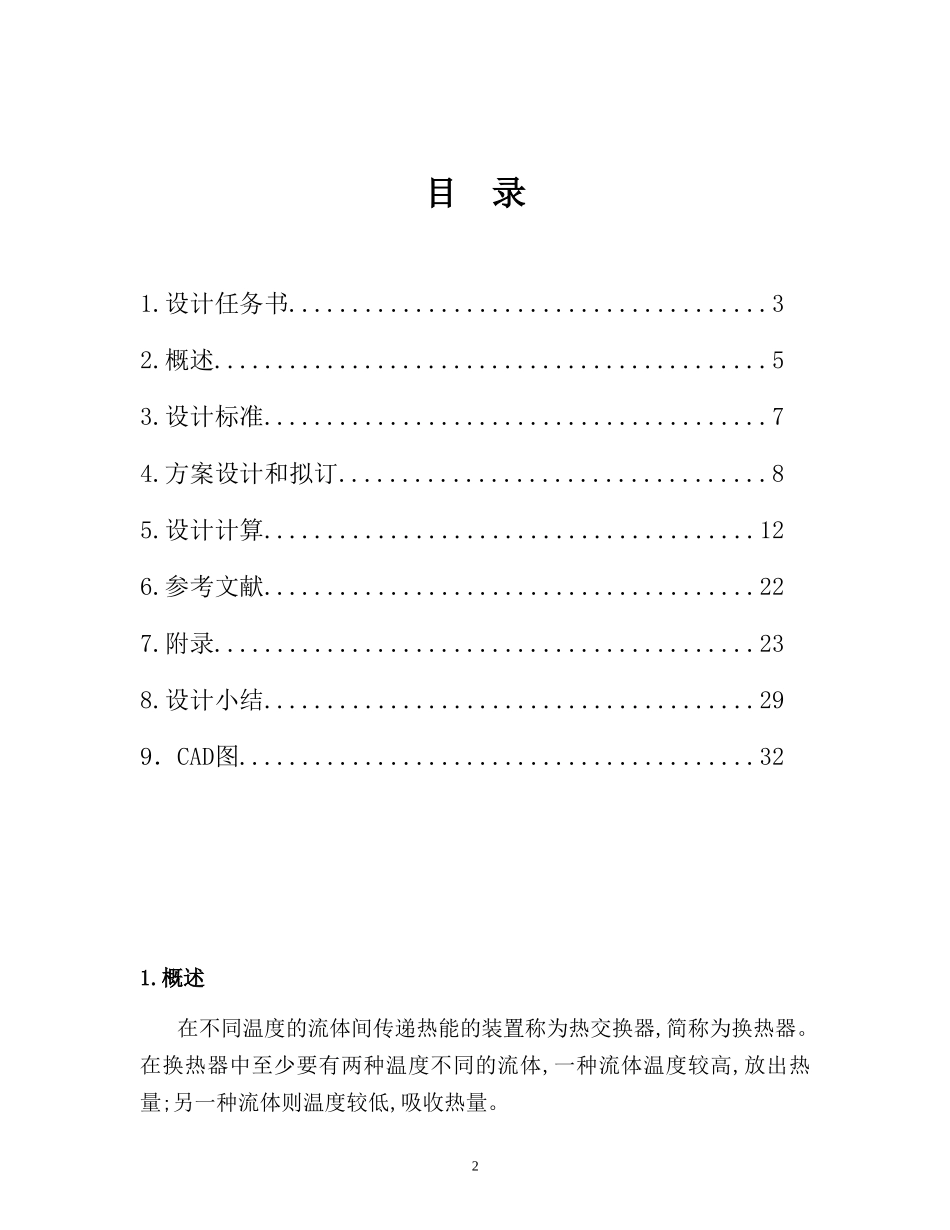

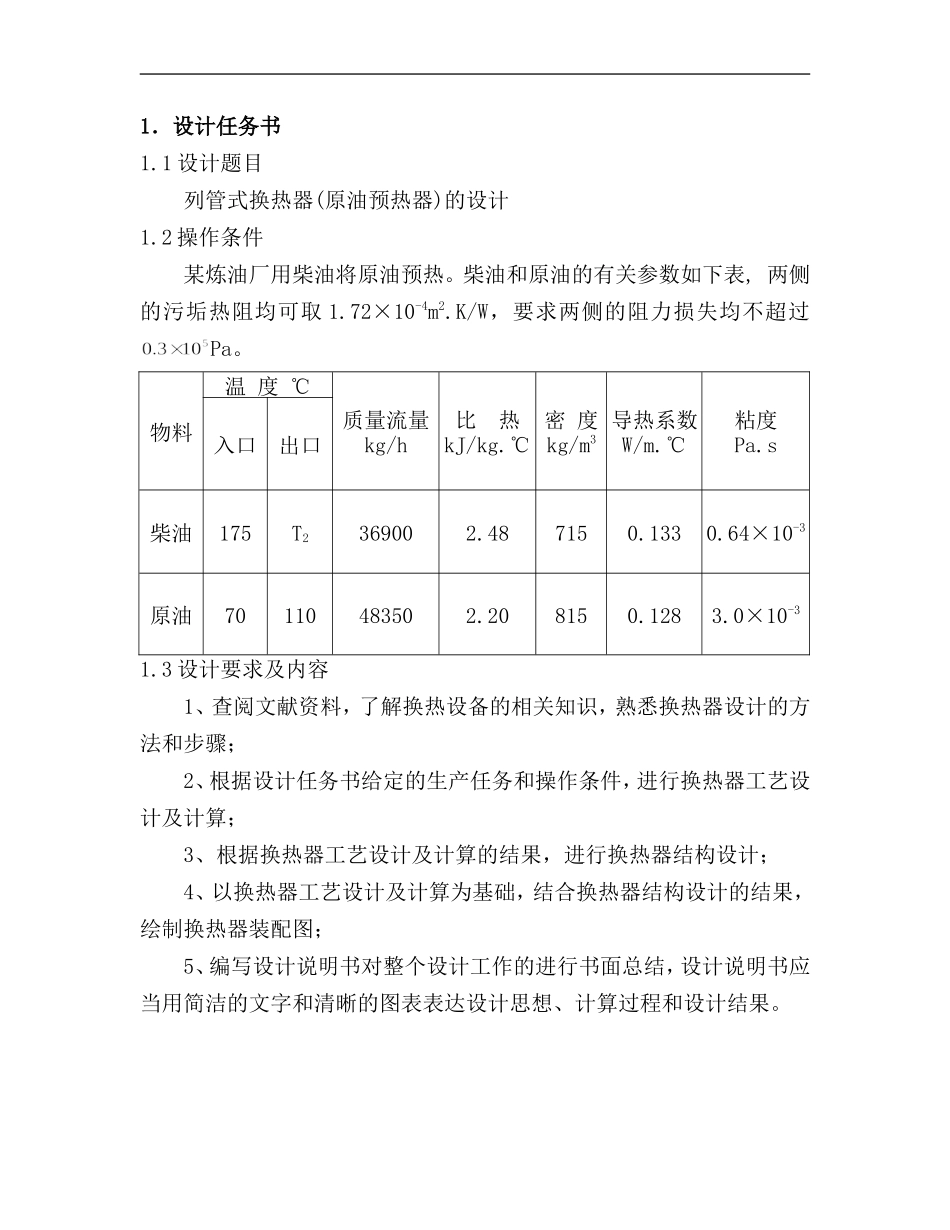

1．设计任务书1.1设计题目列管式换热器(原油预热器)的设计1.2操作条件某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表,两侧的污垢热阻均可取1.72×10-4m2.K/W，要求两侧的阻力损失均不超过Pa。物料温度℃质量流量kg/h比热kJ/kg.℃密度kg/m3导热系数W/m.℃粘度Pa.s入口出口柴油175T2369002.487150.1330.64×10-3原油70110483502.208150.1283.0×10-31.3设计要求及内容1、查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2、根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算；3、根据换热器工艺设计及计算的结果，进行换热器结构设计；4、以换热器工艺设计及计算为基础，结合换热器结构设计的结果，绘制换热器装配图；5、编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。目录1.设计任务书......................................32.概述............................................53.设计标准........................................74.方案设计和拟订..................................85.设计计算.......................................126.参考文献.......................................227.附录...........................................238.设计小结.......................................299．CAD图.........................................321.概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量。2在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器也各有优缺点，性能各异。列管式换热器是最典型的管壳式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。列管式换热器有以下几种：1）固定管板式固定管板式换热器的两端管板和壳体制成一体，当两流体的温度差较大时，在外壳的适当位置上焊上一个补偿圈，（或膨胀节）。当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。2）U形管式U形管式换热器每根管子均弯成U形，流体进、出口分别安装在同一端的两侧，封头内用隔板分成两室，每根管子可自由伸缩，来解决热补偿问题。特点：结构简单，质量轻，适用于高温和高压的场合。管程清洗困难，管3程流体必须是洁净和不易结垢的物料。3)浮头式换热器两端的管板，一端不与壳体相连，该端称浮头。管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。特点：结构复杂、造价高，便于清洗和检修，完全消除温差应力，应用普遍。3.方案设计和拟订根据任务书给定的冷热流体的温度，来选择设计列管式换热器中的浮头式换热器；再依据冷热流体的性质，判断其是否易结垢，来选择管程走什么，壳程走什么。在这里，柴油走管程，原油走壳程。从手册中查得冷热流体的物性数据，如密度，比热容，导热系数，黏度。计算出总传热系数，再计算出传热面积。根据管径管内流速，确定传热管数，标准传热管长为6m，算出传热管程，传热管总根数等等。再来就校正传热温差以及壳程数。确定传热管排列方式和分程方法。根据设计步骤，计算出壳体内径，选择折流板，确定板间距，折流板数等，再设计壳程和管程的内径。分别对换热器的热量，管程对流系数，传热系数，传热面积进行核算，再算出面积裕度。最后，对传热流体的流动阻力进行计算，如果在设计范围内就能完成任务。4根据固定管板式的特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。U形管式特点：结构简单，质量轻，适用于高温和高压的场合。管程清洗困难，管程流体必须是洁净和不易结垢的物料。浮头式特点：结构复杂、造价高，便于清洗和检修，完全消除温差...
