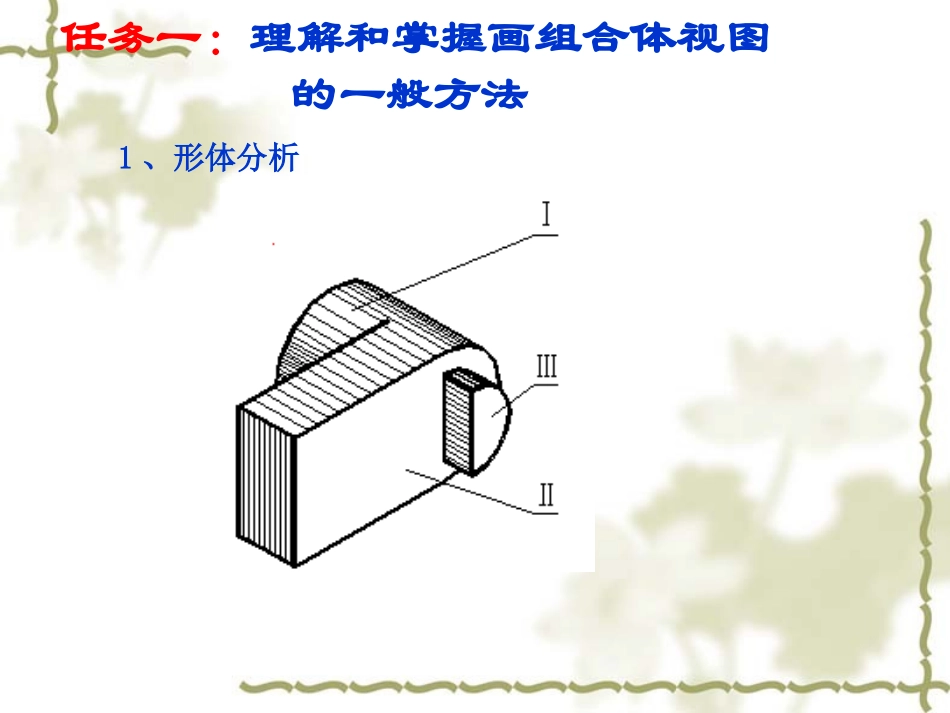

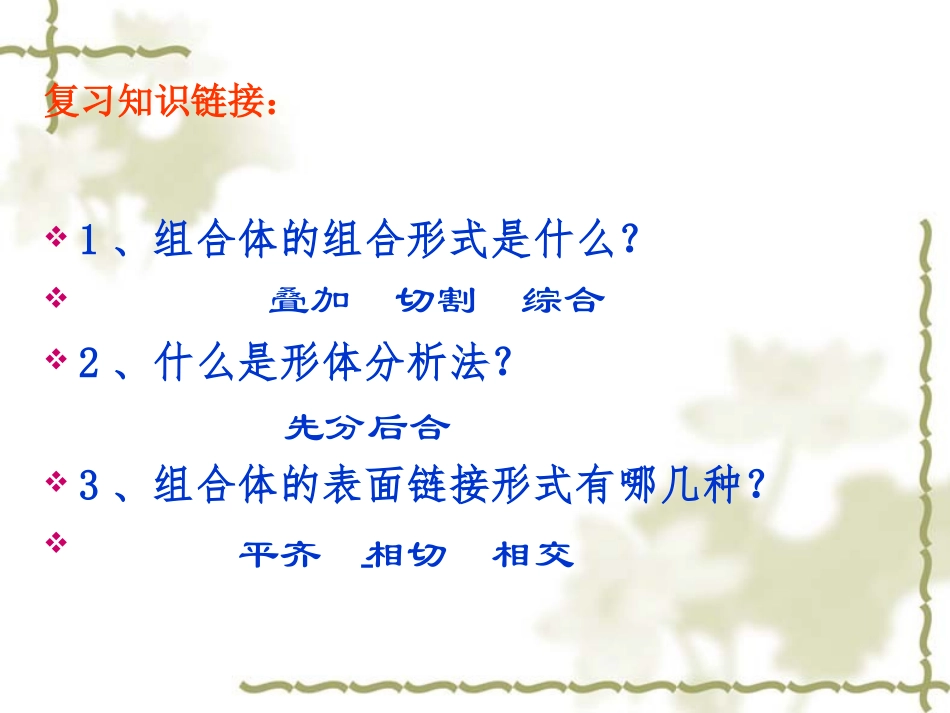

课题：画组合体的方法和步骤执教者：机电系姚银梅1、组合体的组合形式是什么？2、什么是形体分析法？3、组合体的表面链接形式有哪几种？复习知识链接：叠加切割综合先分后合平齐相切相交任务一：理解和掌握画组合体视图的一般方法1、形体分析2、选择主视图的看图方向B向主视图，C向俯视图，A向左视图3、选比例，定图幅4、布置视图，画基准线5、绘制底稿6、检查、加深任务二：用形体分析法绘制组合体的三视图任务三：任务达标检测练一练：根据立体图完成组合体的三视图归纳绘制叠加型组合体视图的注意事项：⒈运用形体分析法，逐个画出各部分基本形体，同一形体的三视图应按照投影关系同时进行，而不是先画完一个视图后画另一个视图。⒉画每一部分基本形体时，应先画反映该部分形状特征的视图。3.完成各基本形体的三视图后，应检查形体表面连接交线是否正确。小结课外作业：1.完成《机械制图》习题册，P.37页2.完成下节新课《绘制切割型组合体视图》导学案。
