三、电子虚拟试验VIP免费

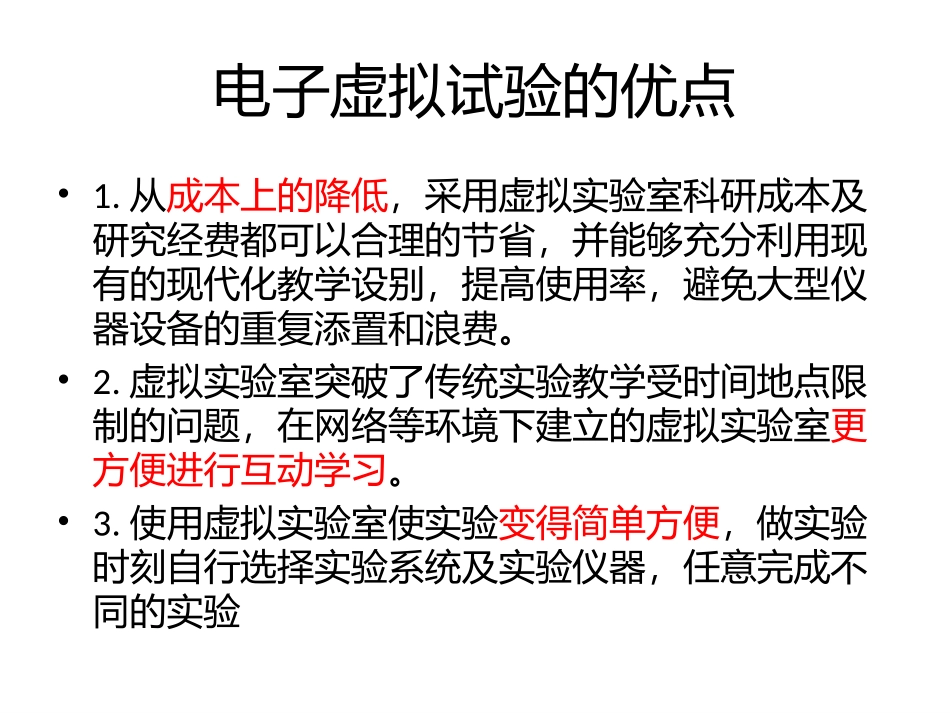

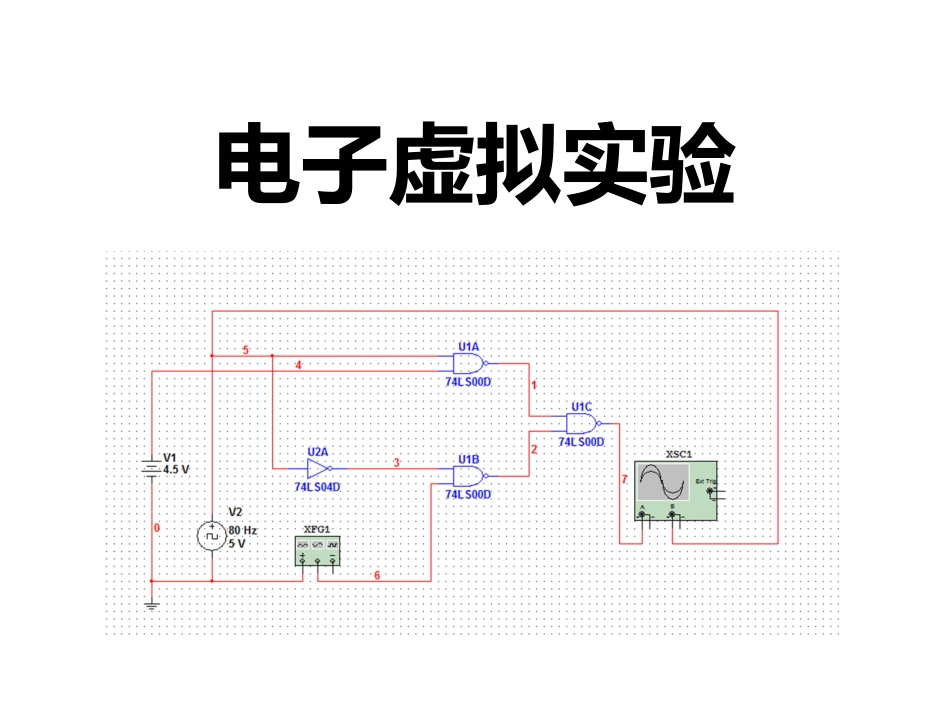

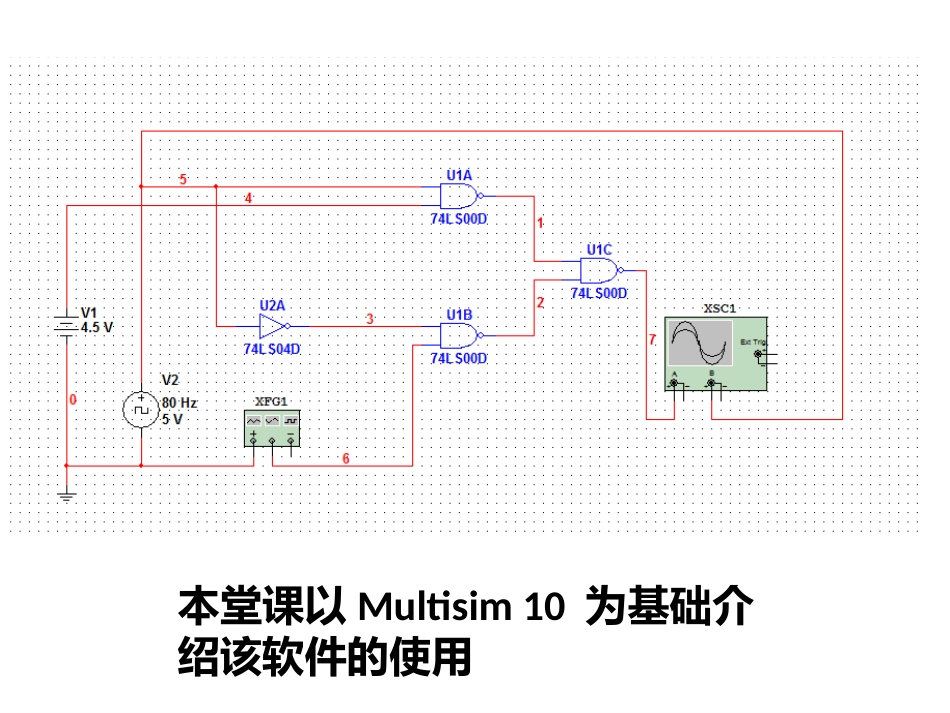

电子虚拟实验电子虚拟试验的优点•1.从成本上的降低，采用虚拟实验室科研成本及研究经费都可以合理的节省，并能够充分利用现有的现代化教学设别，提高使用率，避免大型仪器设备的重复添置和浪费。•2.虚拟实验室突破了传统实验教学受时间地点限制的问题，在网络等环境下建立的虚拟实验室更方便进行互动学习。•3.使用虚拟实验室使实验变得简单方便，做实验时刻自行选择实验系统及实验仪器，任意完成不同的实验本堂课以Multisim10为基础介绍该软件的使用菜单设计工具元件工具箱开始/暂停开关仪器工具箱一、Multisim10的基本界面1、菜单与Windows相似，有文件、打开、保存、剪切、复制、粘贴等2、设计工具有全屏、放大、缩小等3、元件工具栏提供各种元器件，如信号源、放置基础元件、放置二极管、放置晶体管、放置晶体管逻辑等5、仪器工具箱4、设计工具箱提供各种测量仪器，如多用电表、示波器等显示不同的电路6.开始/暂停模拟开关在基本界面的右上角，讲鼠标点击此开关使其按下，即可进行对电路的模拟二、绘制电路图绘制电路图对逻辑模拟而言，是一种输入方式，即将所要完成的试验电路“画”在试验平台上，以便进行所需要的试验（即模拟）1.选取元件（以画与非门74LS00为例）。点击元件工具栏中“放置晶体管逻辑”，选择TTL，从打开的窗口中选择门电路74LS00D，点击“确定”，该元件就被选中。2.画元件。74LS00D中共有4只与门，分别为A、B、C、D，选择A，一个门符号就被画在电路图工作区中Mutisim使用的逻辑符号与国家标准的对照关系3.画连线三、模拟试验1.加固定电平：点击元件工具箱中的信号源，选择DC-POWER，固定电平符号出现在电路图绘制区上，点击此符号出现电源的参数窗口，可以调节电压的大小2.加方波信号（1）加时钟信号源。打开元件工具箱中的信号源工具栏，点击其中的时钟信号源按键，即在电路图绘制区中出现时钟信号源图标。双击此信号源图标，可以调节信号的频率和幅度（2）.使用函数发生器。点击仪器工具箱的函数发生器，在电路图绘制区中出现一个XFG1的图标。双击函数信号发生器的图标，出现一个调节其参数的窗口，先选择方波波形，在改动参数，使之符合我们的要求3.观察试验结果：从仪器工具箱中选取示波器，在电路图绘制区中讲出现示波器的图标。试验时只要打开开始模拟开关，就可以从示波器的“荧光屏”上显示被测的波形调节示波器的显示参数4、模拟试验：用鼠标点击开始/暂停模拟开关，示波器“荧光屏”上就显示出所需要的波形小结一、Multisim2001的基本界面二、绘制电路图三、模拟试验
