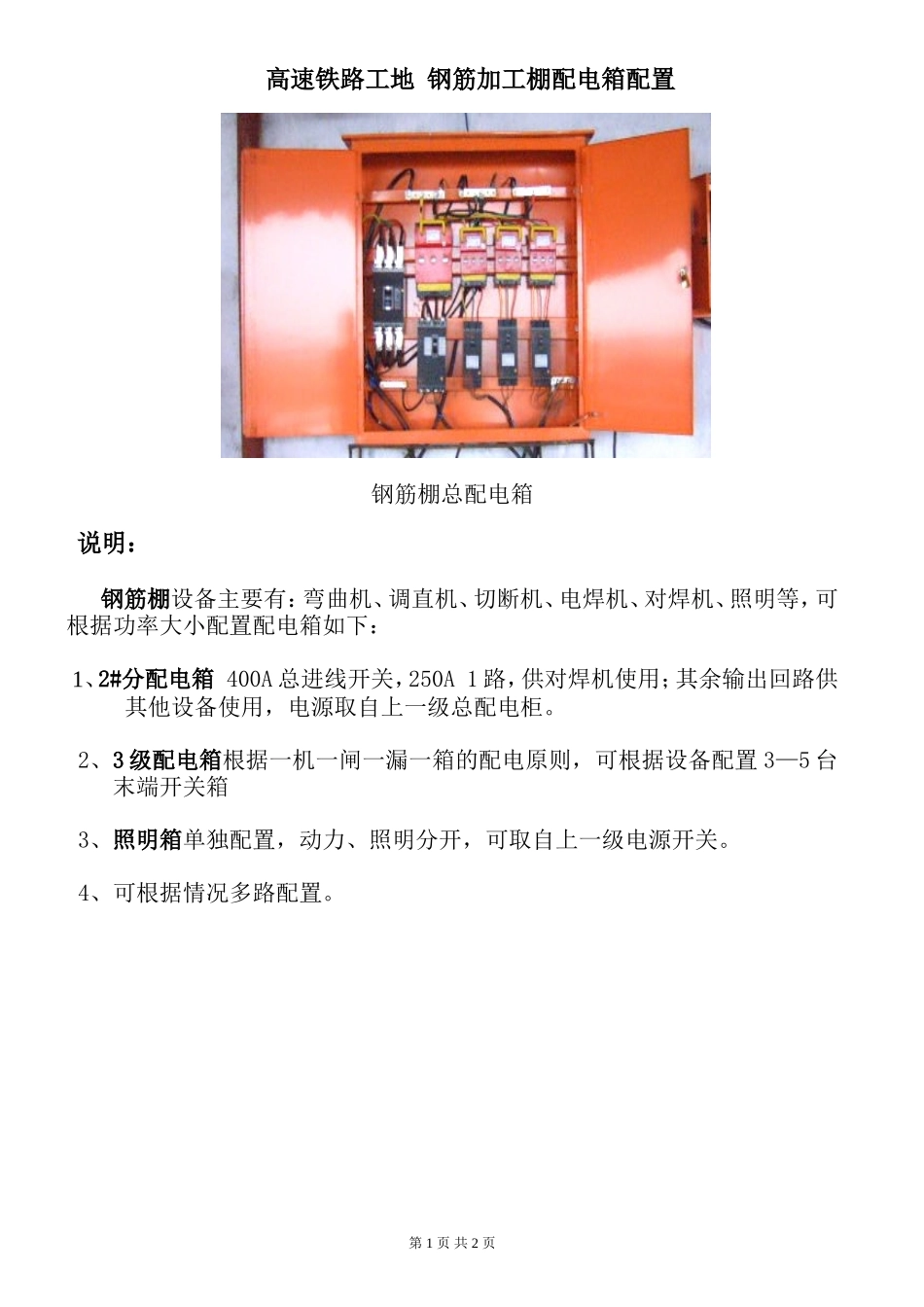

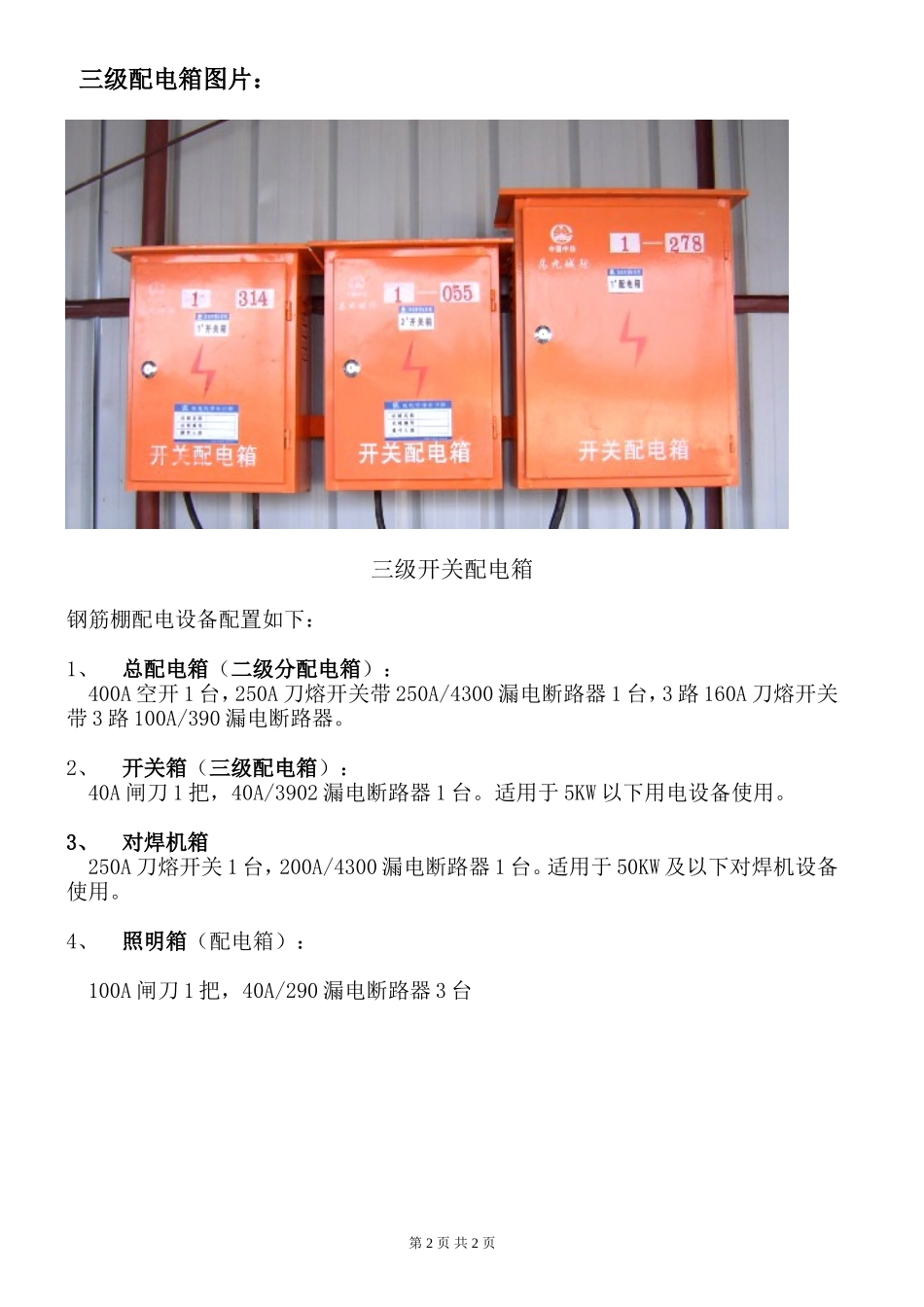

高速铁路工地钢筋加工棚配电箱配置钢筋棚总配电箱说明：钢筋棚设备主要有：弯曲机、调直机、切断机、电焊机、对焊机、照明等，可根据功率大小配置配电箱如下：1、2#分配电箱400A总进线开关，250A1路，供对焊机使用；其余输出回路供其他设备使用，电源取自上一级总配电柜。2、3级配电箱根据一机一闸一漏一箱的配电原则，可根据设备配置3—5台末端开关箱3、照明箱单独配置，动力、照明分开，可取自上一级电源开关。4、可根据情况多路配置。第1页共2页三级配电箱图片：三级开关配电箱钢筋棚配电设备配置如下：1、总配电箱（二级分配电箱）：400A空开1台，250A刀熔开关带250A/4300漏电断路器1台，3路160A刀熔开关带3路100A/390漏电断路器。2、开关箱（三级配电箱）：40A闸刀1把，40A/3902漏电断路器1台。适用于5KW以下用电设备使用。3、对焊机箱250A刀熔开关1台，200A/4300漏电断路器1台。适用于50KW及以下对焊机设备使用。4、照明箱（配电箱）：100A闸刀1把，40A/290漏电断路器3台第2页共2页
