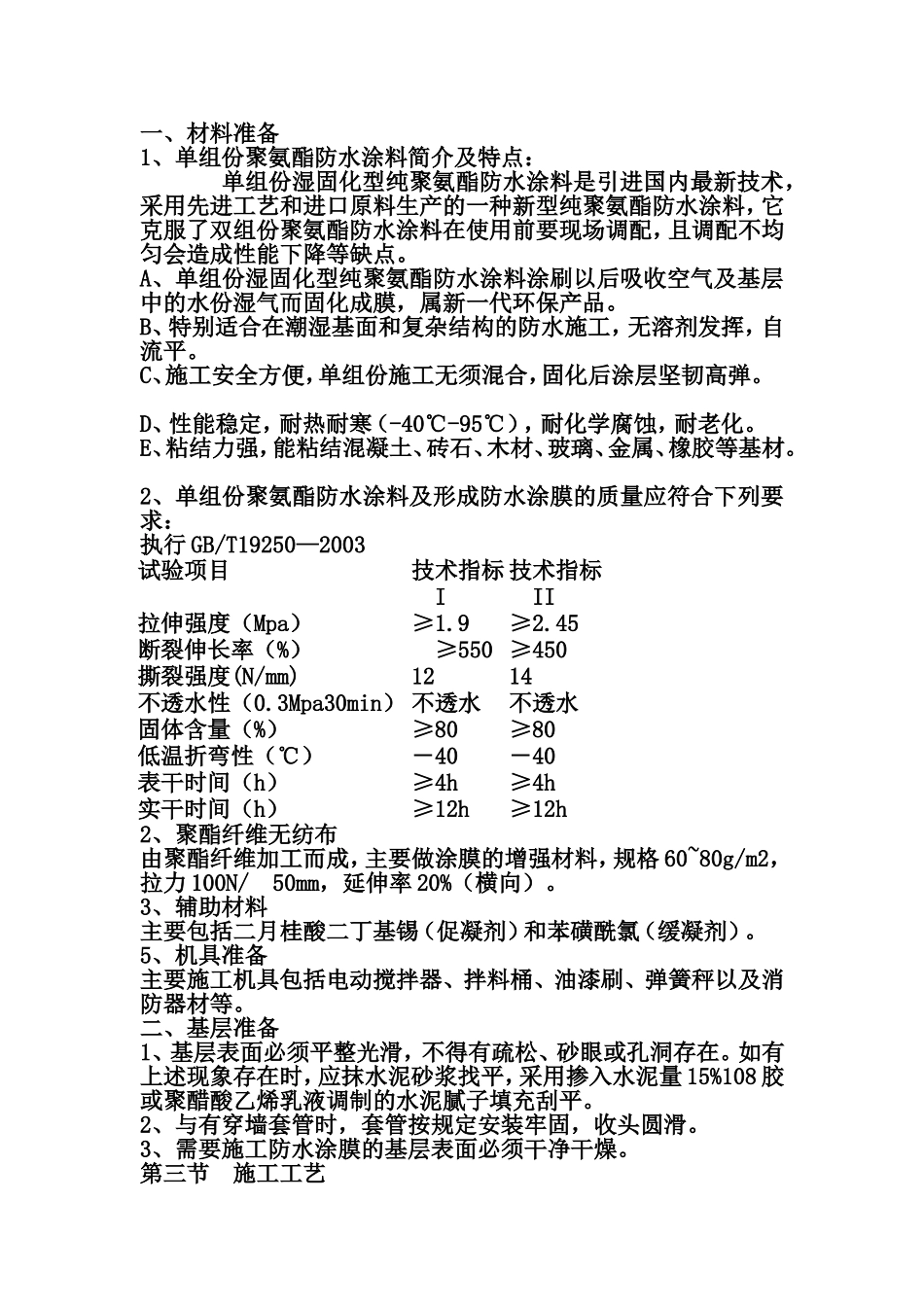

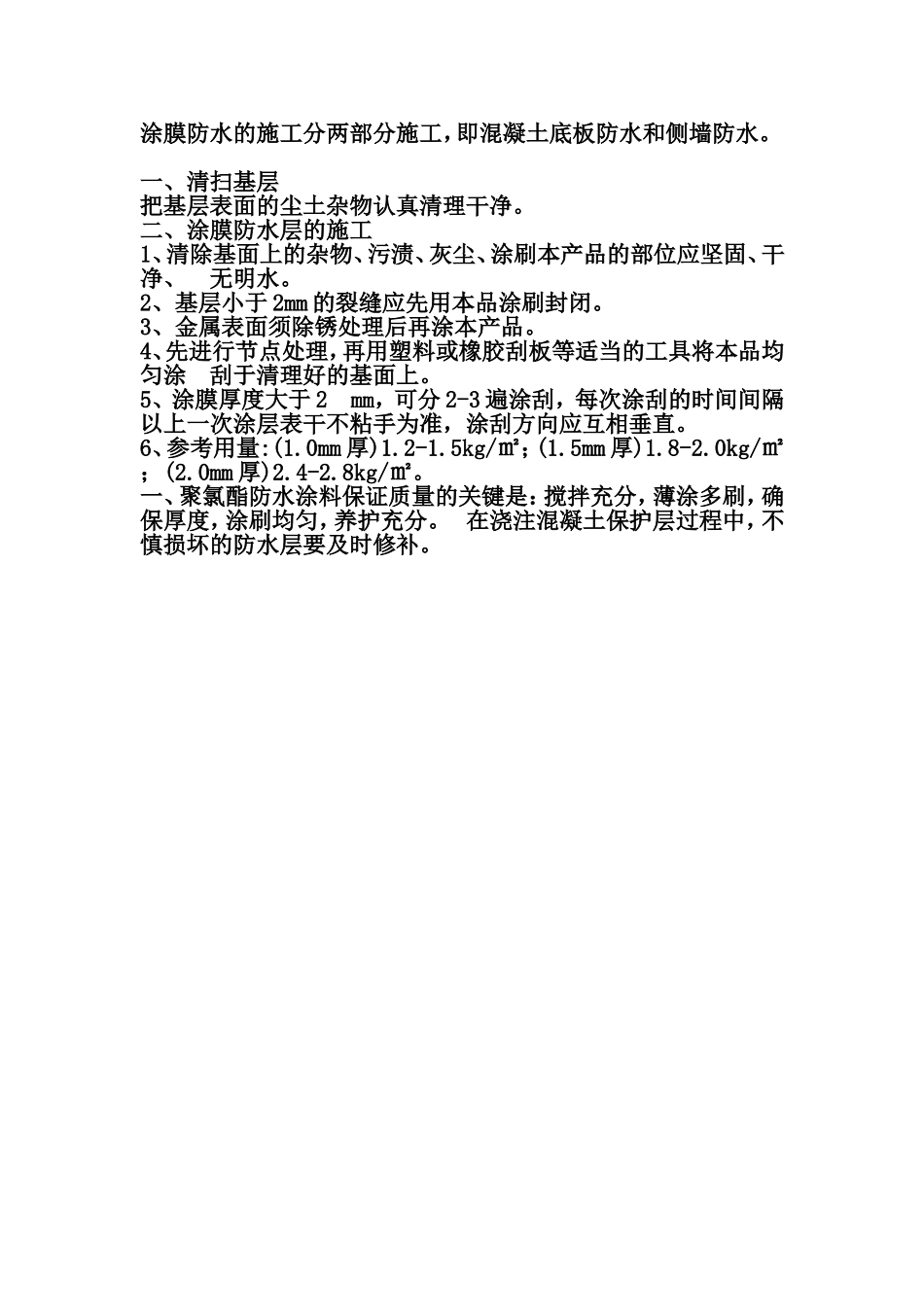

一、材料准备1、单组份聚氨酯防水涂料简介及特点：单组份湿固化型纯聚氨酯防水涂料是引进国内最新技术，采用先进工艺和进口原料生产的一种新型纯聚氨酯防水涂料，它克服了双组份聚氨酯防水涂料在使用前要现场调配，且调配不均匀会造成性能下降等缺点。A、单组份湿固化型纯聚氨酯防水涂料涂刷以后吸收空气及基层中的水份湿气而固化成膜，属新一代环保产品。B、特别适合在潮湿基面和复杂结构的防水施工，无溶剂发挥，自流平。C、施工安全方便，单组份施工无须混合，固化后涂层坚韧高弹。D、性能稳定，耐热耐寒（-40℃-95℃），耐化学腐蚀，耐老化。E、粘结力强，能粘结混凝土、砖石、木材、玻璃、金属、橡胶等基材。2、单组份聚氨酯防水涂料及形成防水涂膜的质量应符合下列要求：执行GB/T19250—2003试验项目技术指标技术指标III拉伸强度（Mpa）≥1.9≥2.45断裂伸长率（%）≥550≥450撕裂强度(N/mm)1214不透水性（0.3Mpa30min）不透水不透水固体含量（%）≥80≥80低温折弯性（℃）－40－40表干时间（h）≥4h≥4h实干时间（h）≥12h≥12h2、聚酯纤维无纺布由聚酯纤维加工而成，主要做涂膜的增强材料，规格60~80g/m2，拉力100N/50mm，延伸率20%（横向）。3、辅助材料主要包括二月桂酸二丁基锡（促凝剂）和苯磺酰氯（缓凝剂）。5、机具准备主要施工机具包括电动搅拌器、拌料桶、油漆刷、弹簧秤以及消防器材等。二、基层准备1、基层表面必须平整光滑，不得有疏松、砂眼或孔洞存在。如有上述现象存在时，应抹水泥砂浆找平，采用掺入水泥量15%108胶或聚醋酸乙烯乳液调制的水泥腻子填充刮平。2、与有穿墙套管时，套管按规定安装牢固，收头圆滑。3、需要施工防水涂膜的基层表面必须干净干燥。第三节施工工艺涂膜防水的施工分两部分施工，即混凝土底板防水和侧墙防水。一、清扫基层把基层表面的尘土杂物认真清理干净。二、涂膜防水层的施工1、清除基面上的杂物、污渍、灰尘、涂刷本产品的部位应坚固、干净、无明水。2、基层小于2mm的裂缝应先用本品涂刷封闭。3、金属表面须除锈处理后再涂本产品。4、先进行节点处理，再用塑料或橡胶刮板等适当的工具将本品均匀涂刮于清理好的基面上。5、涂膜厚度大于2mm，可分2-3遍涂刮，每次涂刮的时间间隔以上一次涂层表干不粘手为准，涂刮方向应互相垂直。6、参考用量:(1.0mm厚)1.2-1.5kg/㎡；(1.5mm厚)1.8-2.0kg/㎡；(2.0mm厚)2.4-2.8kg/㎡。一、聚氯酯防水涂料保证质量的关键是：搅拌充分，薄涂多刷，确保厚度，涂刷均匀，养护充分。在浇注混凝土保护层过程中，不慎损坏的防水层要及时修补。
