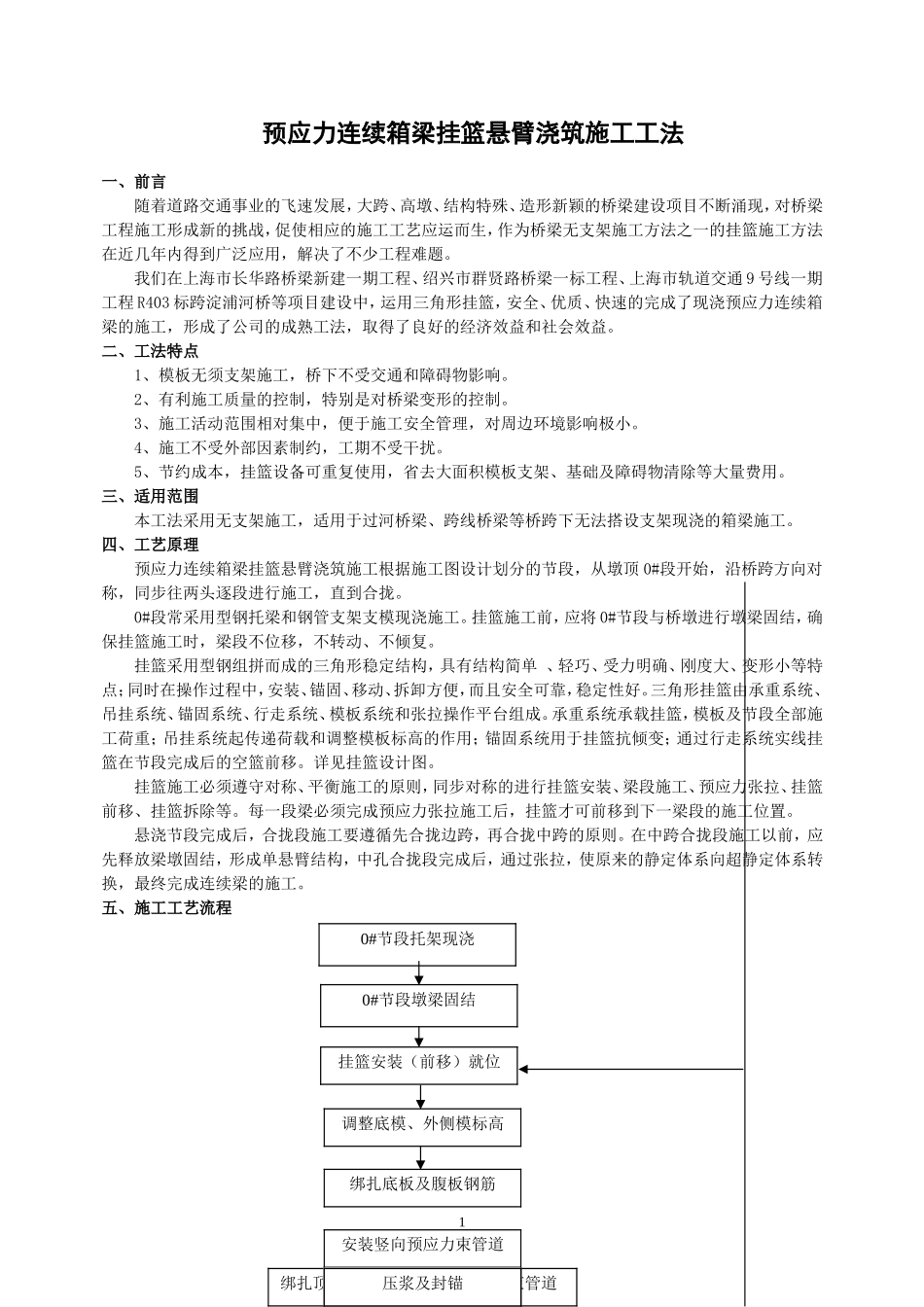

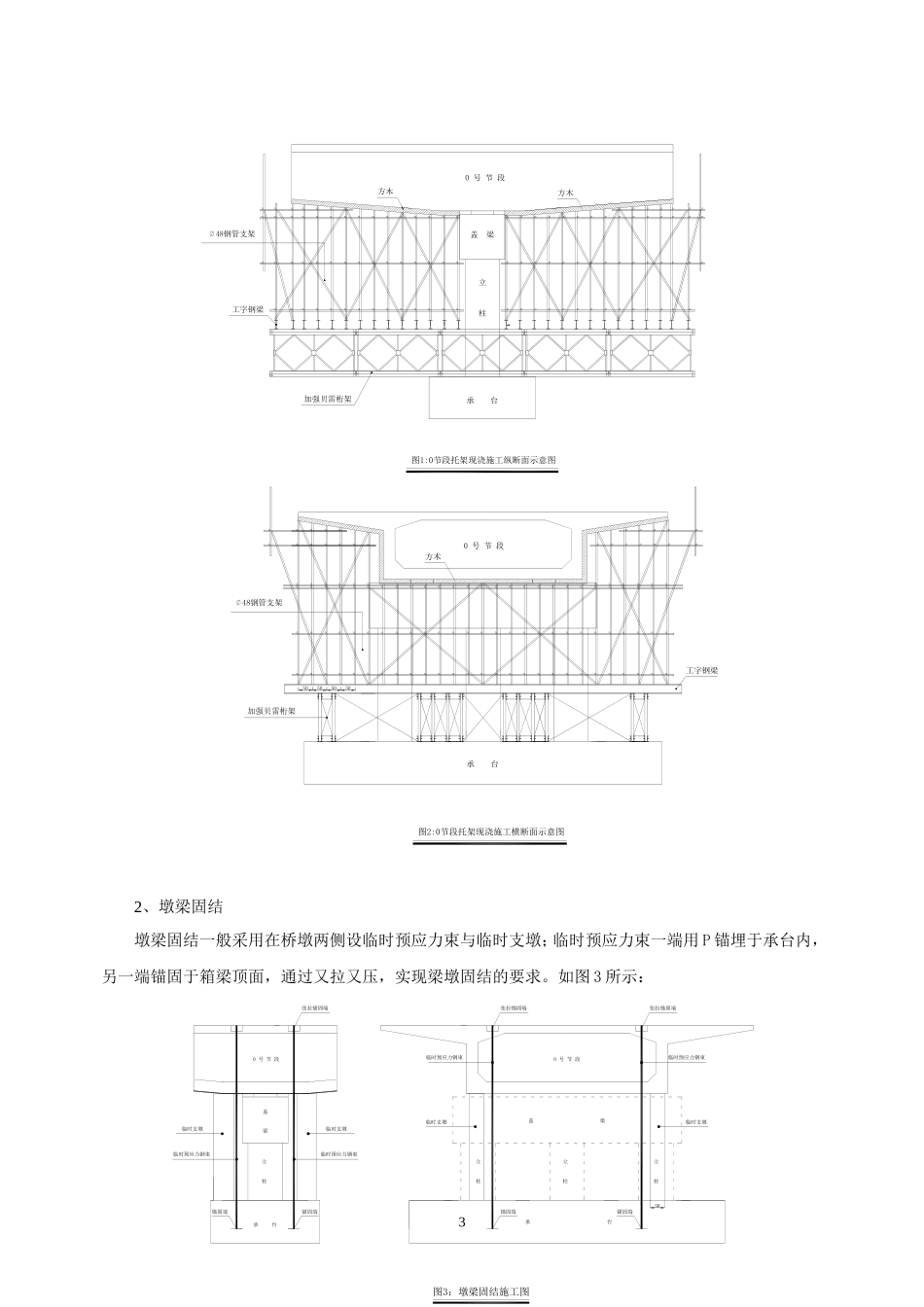

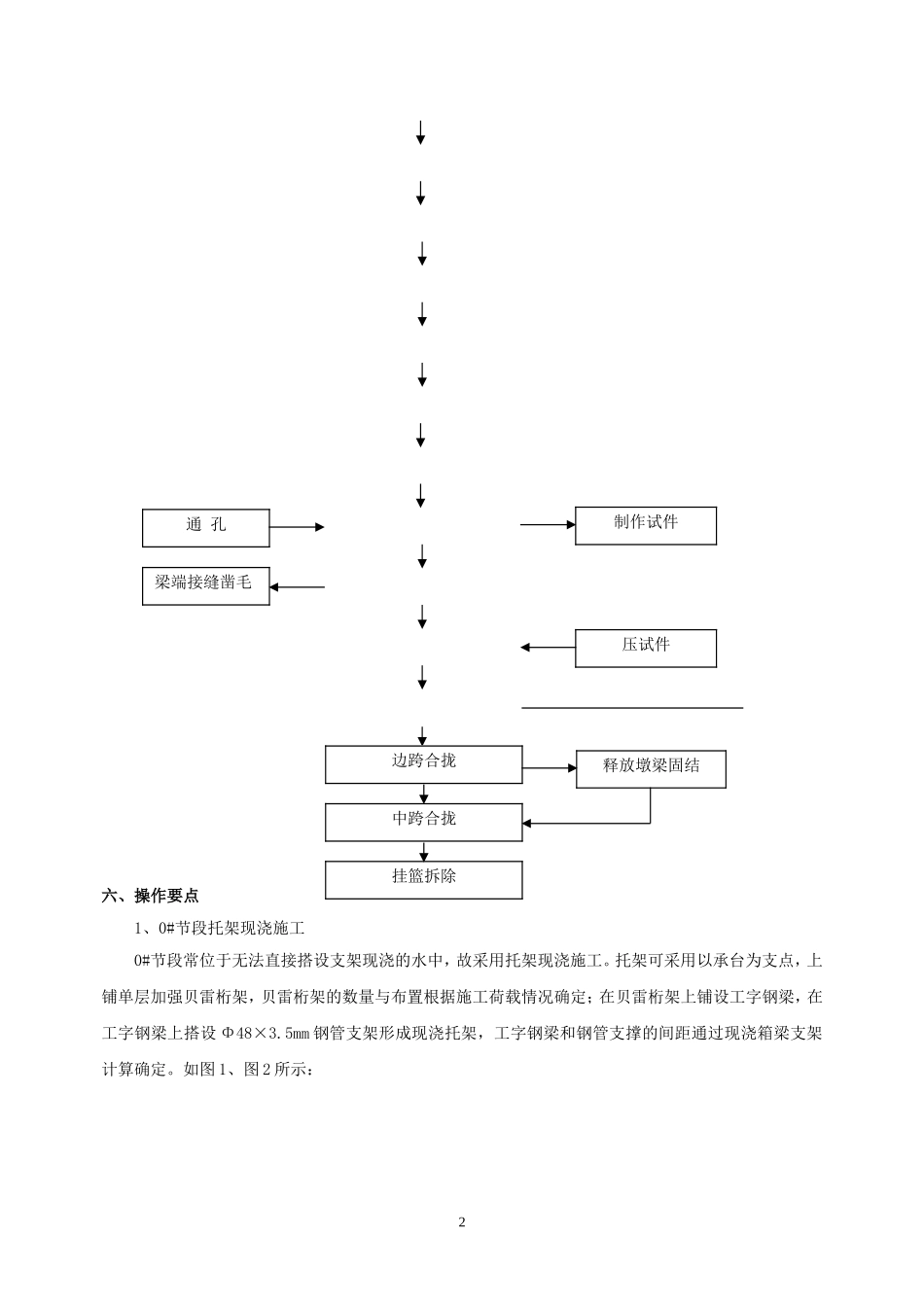

预应力连续箱梁挂篮悬臂浇筑施工工法一、前言随着道路交通事业的飞速发展，大跨、高墩、结构特殊、造形新颖的桥梁建设项目不断涌现，对桥梁工程施工形成新的挑战，促使相应的施工工艺应运而生，作为桥梁无支架施工方法之一的挂篮施工方法在近几年内得到广泛应用，解决了不少工程难题。我们在上海市长华路桥梁新建一期工程、绍兴市群贤路桥梁一标工程、上海市轨道交通9号线一期工程R403标跨淀浦河桥等项目建设中，运用三角形挂篮，安全、优质、快速的完成了现浇预应力连续箱梁的施工，形成了公司的成熟工法，取得了良好的经济效益和社会效益。二、工法特点1、模板无须支架施工，桥下不受交通和障碍物影响。2、有利施工质量的控制，特别是对桥梁变形的控制。3、施工活动范围相对集中，便于施工安全管理，对周边环境影响极小。4、施工不受外部因素制约，工期不受干扰。5、节约成本，挂篮设备可重复使用，省去大面积模板支架、基础及障碍物清除等大量费用。三、适用范围本工法采用无支架施工，适用于过河桥梁、跨线桥梁等桥跨下无法搭设支架现浇的箱梁施工。四、工艺原理预应力连续箱梁挂篮悬臂浇筑施工根据施工图设计划分的节段，从墩顶0#段开始，沿桥跨方向对称，同步往两头逐段进行施工，直到合拢。0#段常采用型钢托梁和钢管支架支模现浇施工。挂篮施工前，应将0#节段与桥墩进行墩梁固结，确保挂篮施工时，梁段不位移，不转动、不倾复。挂篮采用型钢组拼而成的三角形稳定结构，具有结构简单、轻巧、受力明确、刚度大、变形小等特点；同时在操作过程中，安装、锚固、移动、拆卸方便，而且安全可靠，稳定性好。三角形挂篮由承重系统、吊挂系统、锚固系统、行走系统、模板系统和张拉操作平台组成。承重系统承载挂篮，模板及节段全部施工荷重；吊挂系统起传递荷载和调整模板标高的作用；锚固系统用于挂篮抗倾变；通过行走系统实线挂篮在节段完成后的空篮前移。详见挂篮设计图。挂篮施工必须遵守对称、平衡施工的原则，同步对称的进行挂篮安装、梁段施工、预应力张拉、挂篮前移、挂篮拆除等。每一段梁必须完成预应力张拉施工后，挂篮才可前移到下一梁段的施工位置。悬浇节段完成后，合拢段施工要遵循先合拢边跨，再合拢中跨的原则。在中跨合拢段施工以前，应先释放梁墩固结，形成单悬臂结构，中孔合拢段完成后，通过张拉，使原来的静定体系向超静定体系转换，最终完成连续梁的施工。五、施工工艺流程10#节段墩梁固结挂篮安装（前移）就位调整底模、外侧模标高绑扎底板及腹板钢筋安装竖向预应力束管道安装纵向预应力束管道安装内模就位支立封头模板绑扎顶板钢筋、安装横向预应力束管道搭设混凝土施工平台浇筑混凝土清孔、养生、穿束预应力束张拉压浆及封锚0#节段托架现浇六、操作要点1、0#节段托架现浇施工0#节段常位于无法直接搭设支架现浇的水中，故采用托架现浇施工。托架可采用以承台为支点，上铺单层加强贝雷桁架，贝雷桁架的数量与布置根据施工荷载情况确定；在贝雷桁架上铺设工字钢梁，在工字钢梁上搭设Φ48×3.5mm钢管支架形成现浇托架，工字钢梁和钢管支撑的间距通过现浇箱梁支架计算确定。如图1、图2所示：2制作试件通孔梁端接缝凿毛压试件边跨合拢中跨合拢挂篮拆除释放墩梁固结2、墩梁固结墩梁固结一般采用在桥墩两侧设临时预应力束与临时支墩；临时预应力束一端用P锚埋于承台内，另一端锚固于箱梁顶面，通过又拉又压，实现梁墩固结的要求。如图3所示：3工字钢梁方木盖梁立柱承台加强贝雷桁架方木0号节段48钢管支架图1:0节段托架现浇施工纵断面示意图0号节段方木48钢管支架加强贝雷桁架承台工字钢梁图2:0节段托架现浇施工横断面示意图50505050临时支墩50临时支墩临时预应力钢束临时预应力钢束张拉锚固端张拉锚固端锚固端锚固端锚固端临时预应力钢束临时预应力钢束临时支墩临时支墩锚固端张拉锚固端承台盖梁立柱0号节段图3：墩梁固结施工图立柱盖梁0号节段立柱承台立柱3、挂篮设计①设计荷载：挂篮应根据箱梁最重、最长悬浇节段施工进行相应的受力设计验算。挂篮设计荷载包括：箱梁节段重、节段模板重、施工支架重、施工人群荷载、振动器重量及振动力。②技术指标：各部件强度、...
