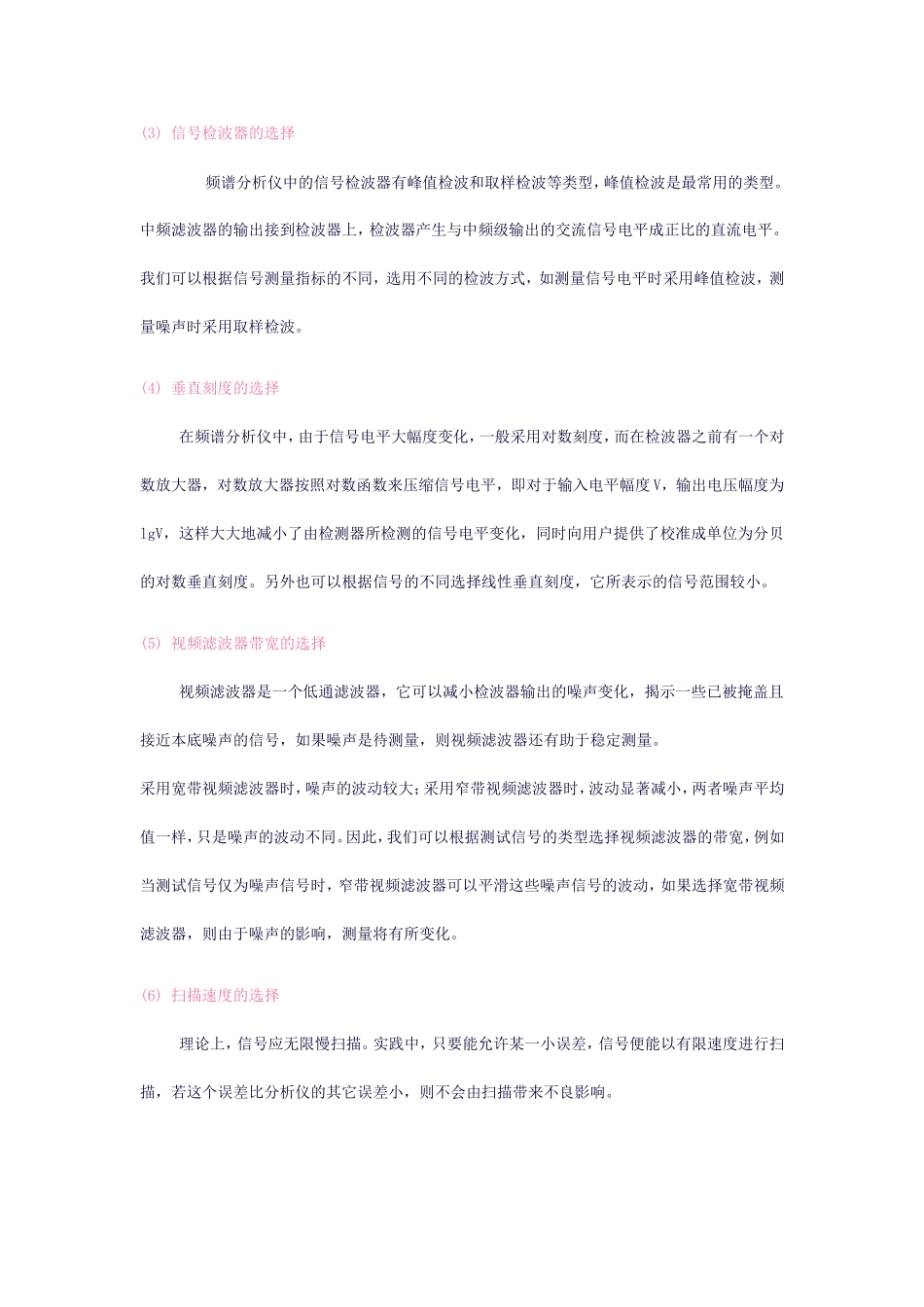

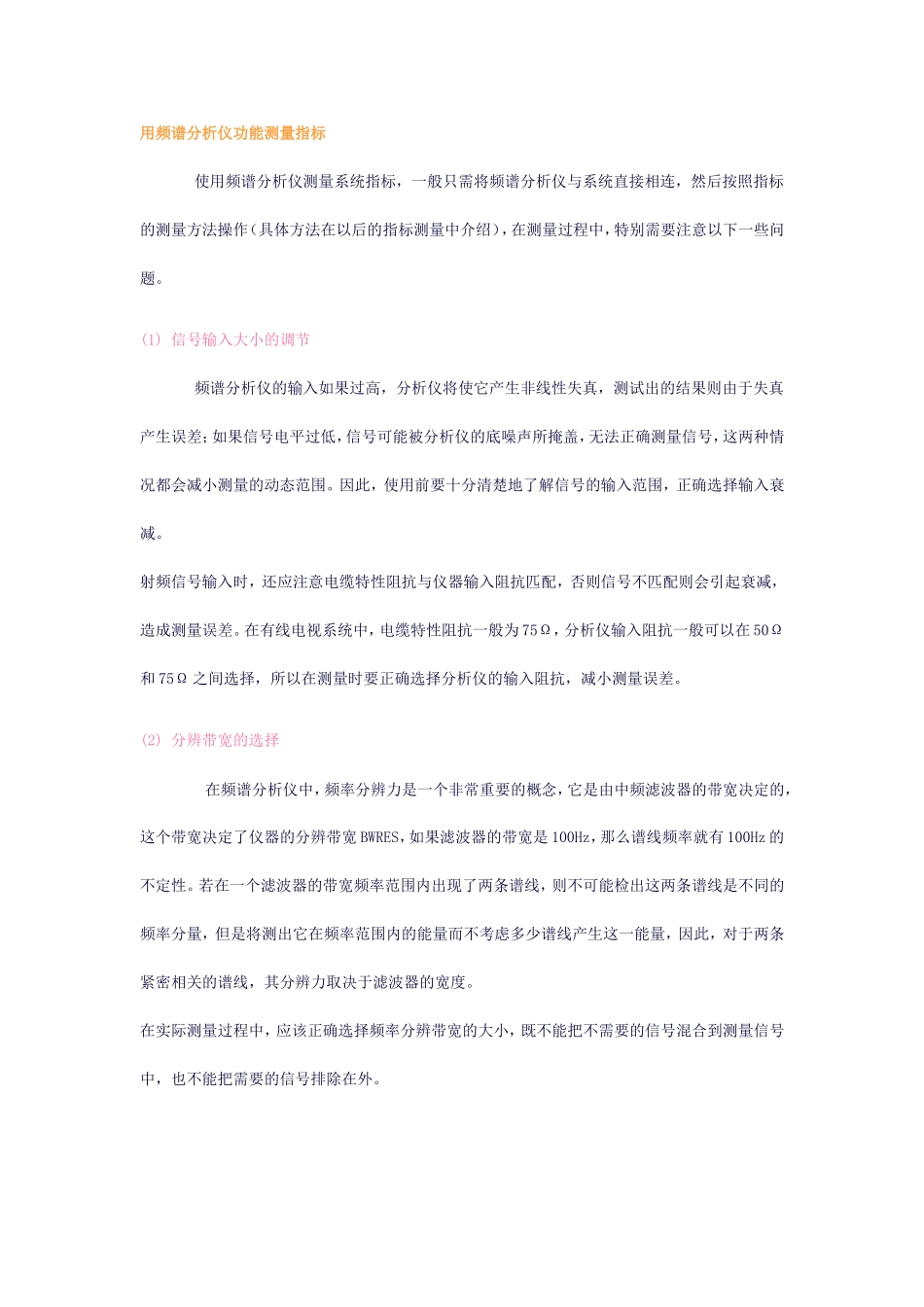

用频谱分析仪功能测量指标使用频谱分析仪测量系统指标，一般只需将频谱分析仪与系统直接相连，然后按照指标的测量方法操作（具体方法在以后的指标测量中介绍），在测量过程中，特别需要注意以下一些问题。(1)信号输入大小的调节频谱分析仪的输入如果过高，分析仪将使它产生非线性失真，测试出的结果则由于失真产生误差；如果信号电平过低，信号可能被分析仪的底噪声所掩盖，无法正确测量信号，这两种情况都会减小测量的动态范围。因此，使用前要十分清楚地了解信号的输入范围，正确选择输入衰减。射频信号输入时，还应注意电缆特性阻抗与仪器输入阻抗匹配，否则信号不匹配则会引起衰减，造成测量误差。在有线电视系统中，电缆特性阻抗一般为75Ω，分析仪输入阻抗一般可以在50Ω和75Ω之间选择，所以在测量时要正确选择分析仪的输入阻抗，减小测量误差。(2)分辨带宽的选择在频谱分析仪中，频率分辨力是一个非常重要的概念，它是由中频滤波器的带宽决定的，这个带宽决定了仪器的分辨带宽BWRES，如果滤波器的带宽是100Hz，那么谱线频率就有100Hz的不定性。若在一个滤波器的带宽频率范围内出现了两条谱线，则不可能检出这两条谱线是不同的频率分量，但是将测出它在频率范围内的能量而不考虑多少谱线产生这一能量，因此，对于两条紧密相关的谱线，其分辨力取决于滤波器的宽度。在实际测量过程中，应该正确选择频率分辨带宽的大小，既不能把不需要的信号混合到测量信号中，也不能把需要的信号排除在外。(3)信号检波器的选择频谱分析仪中的信号检波器有峰值检波和取样检波等类型，峰值检波是最常用的类型。中频滤波器的输出接到检波器上，检波器产生与中频级输出的交流信号电平成正比的直流电平。我们可以根据信号测量指标的不同，选用不同的检波方式，如测量信号电平时采用峰值检波，测量噪声时采用取样检波。(4)垂直刻度的选择在频谱分析仪中，由于信号电平大幅度变化，一般采用对数刻度，而在检波器之前有一个对数放大器，对数放大器按照对数函数来压缩信号电平，即对于输入电平幅度V，输出电压幅度为lgV，这样大大地减小了由检测器所检测的信号电平变化，同时向用户提供了校准成单位为分贝的对数垂直刻度。另外也可以根据信号的不同选择线性垂直刻度，它所表示的信号范围较小。(5)视频滤波器带宽的选择视频滤波器是一个低通滤波器，它可以减小检波器输出的噪声变化，揭示一些已被掩盖且接近本底噪声的信号，如果噪声是待测量，则视频滤波器还有助于稳定测量。采用宽带视频滤波器时，噪声的波动较大；采用窄带视频滤波器时，波动显著减小，两者噪声平均值一样，只是噪声的波动不同。因此，我们可以根据测试信号的类型选择视频滤波器的带宽，例如当测试信号仅为噪声信号时，窄带视频滤波器可以平滑这些噪声信号的波动，如果选择宽带视频滤波器，则由于噪声的影响，测量将有所变化。(6)扫描速度的选择理论上，信号应无限慢扫描。实践中，只要能允许某一小误差，信号便能以有限速度进行扫描，若这个误差比分析仪的其它误差小，则不会由扫描带来不良影响。对于使用频谱分析仪的用户来说，为了使测量处于最佳状态，理解扫描速度的限制虽然很有必要，但大多数频谱分析仪能自动选择扫描时间，只要用户选择自动档，就能避免出现测量失误。
