欧姆定律在串.并联电路中的应用VIP免费

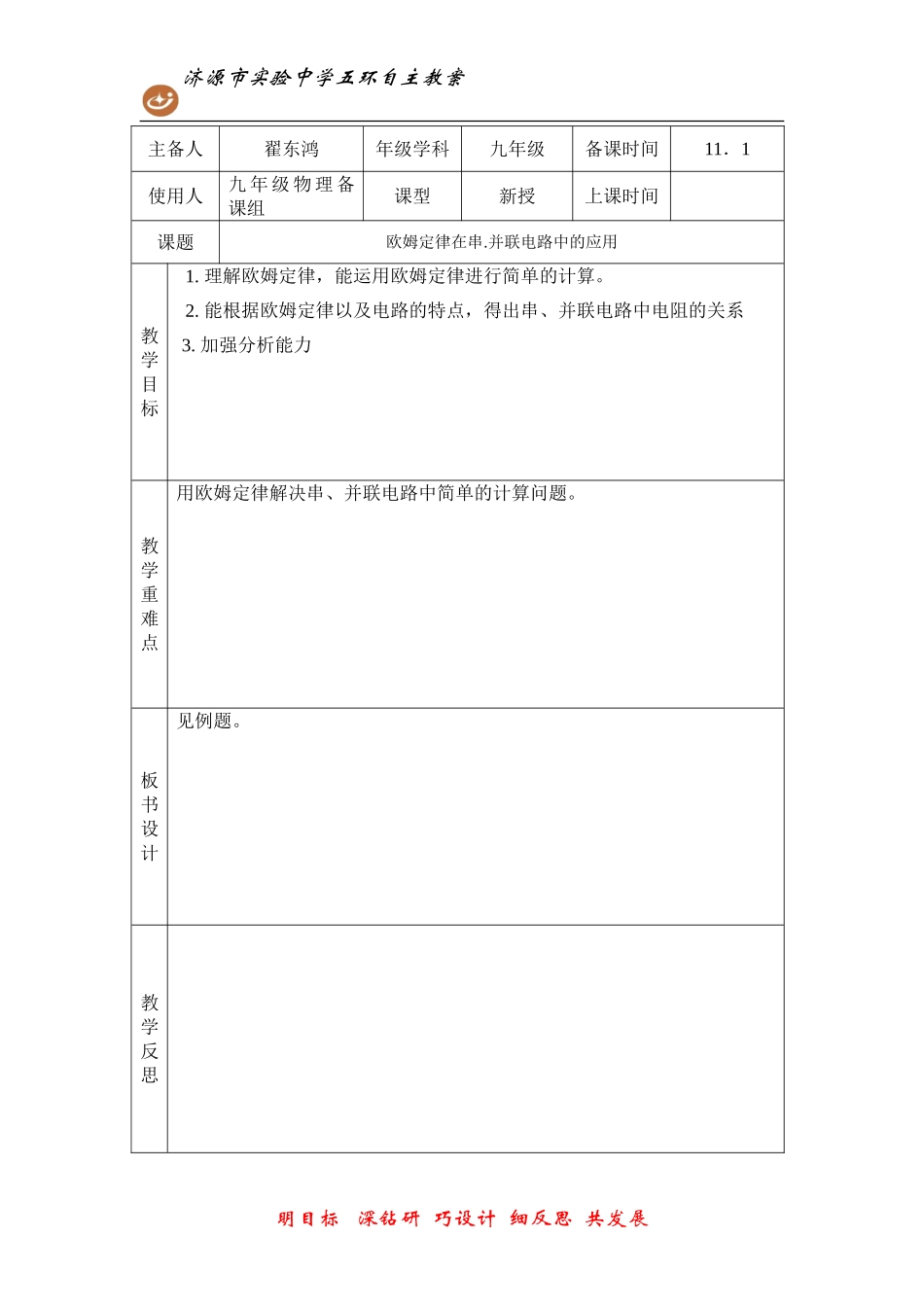

济源市实验中学五环自主教案主备人翟东鸿年级学科九年级备课时间11．1使用人九年级物理备课组课型新授上课时间课题欧姆定律在串.并联电路中的应用教学目标1.理解欧姆定律，能运用欧姆定律进行简单的计算。2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系3.加强分析能力教学重难点用欧姆定律解决串、并联电路中简单的计算问题。板书设计见例题。教学反思明目标深钻研巧设计细反思共发展济源市实验中学五环自主教案明目标深钻研巧设计细反思共发展济源市实验中学五环自主教案明目标深钻研巧设计细反思共发展教学设计二次备课一．复习提问：1．欧姆定律的内容是什么？2．探究电流与电压的关系的时候应该怎么控制变量？3．探究电流与电阻的关系的时候应该怎么控制变量？二．进行新课：例题1:如图所示R1=10Ω，电源电压6v，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。小结：①串联电路中通过某个电阻的电流或串联电路的电流，等于②串联电路中的一个电阻改变时，电路中的及都会随之改变。二、欧姆定律在并联电路中的应用例题2：如图所示R1=10Ω,电源电压12v。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻R2=40Ω时，通过电阻R1的电流I1和总电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过R1的电流I’1和总电流I’。小结：当并联电路中的一个支路电阻改变时，及电流会改变，但另一个支路的和都不变。课堂练习1.有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电阻两端的电压之比为____，电路的总电阻为____Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为____，两个电阻两端的电压之比为____，电路的总电阻为___Ω。2.如图所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的示数为____A，R1的阻值为____Ω。3.电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。则1.两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围（）A．大于10ΩB．在1Ω与10Ω之间C．小于1ΩD．无法确定。2.电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是（）A．R1两端的电压大于R2两端的电压B．R1中的电流等于R2中的电流C．R1中的电流大于R2中的电流D．R1中的电流小于R2中的电流济源市实验中学五环自主教案明目标深钻研巧设计细反思共发展总电阻为Ω，通过R1的电流为________A，R2的电压_________V。4．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为____V，干路中的总电流为____A。5.为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选____的电阻，____联起来使用。6.一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1V，则3Ω电阻两端电压是_____V，通过3Ω电阻的电流是_______A。
