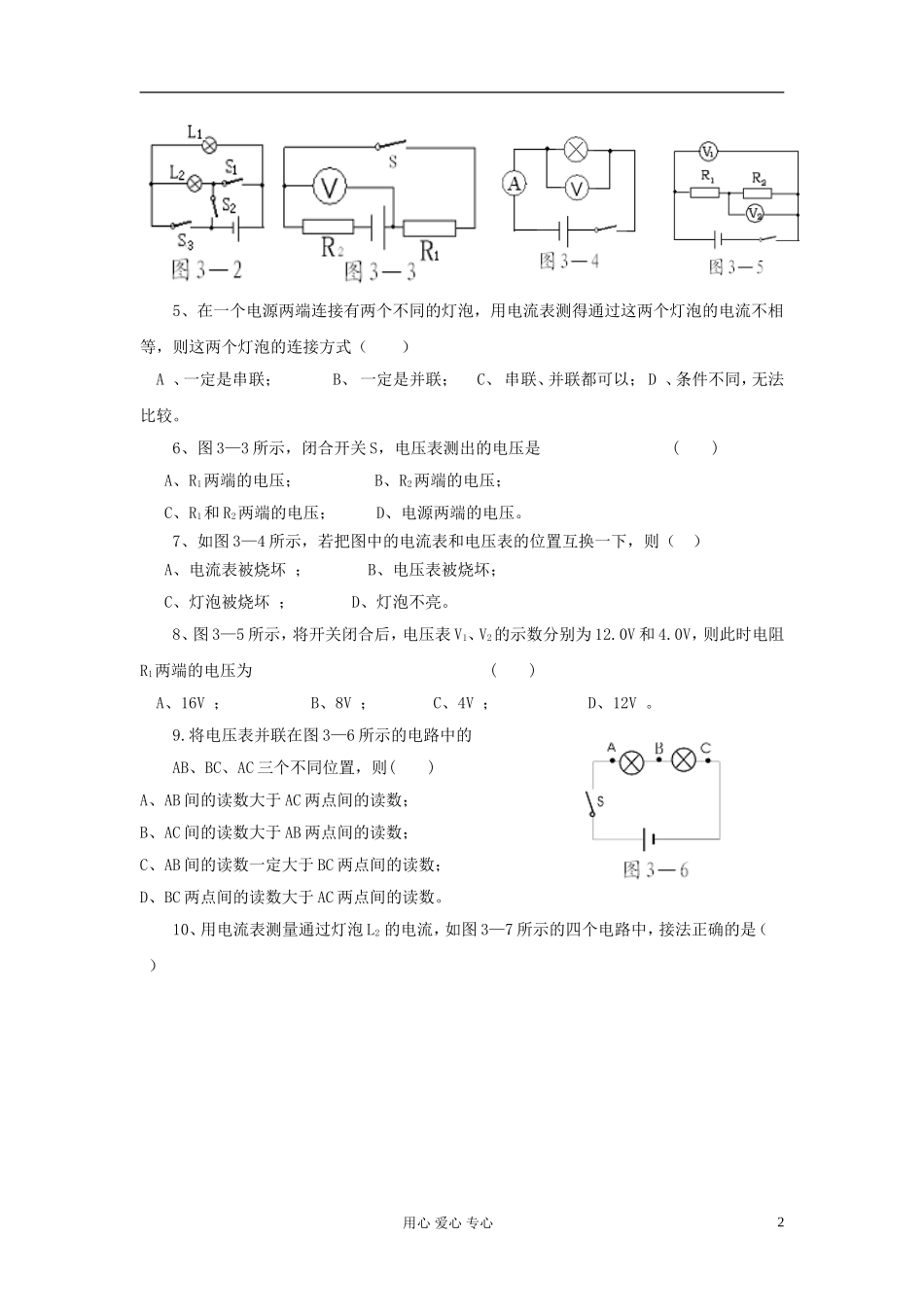

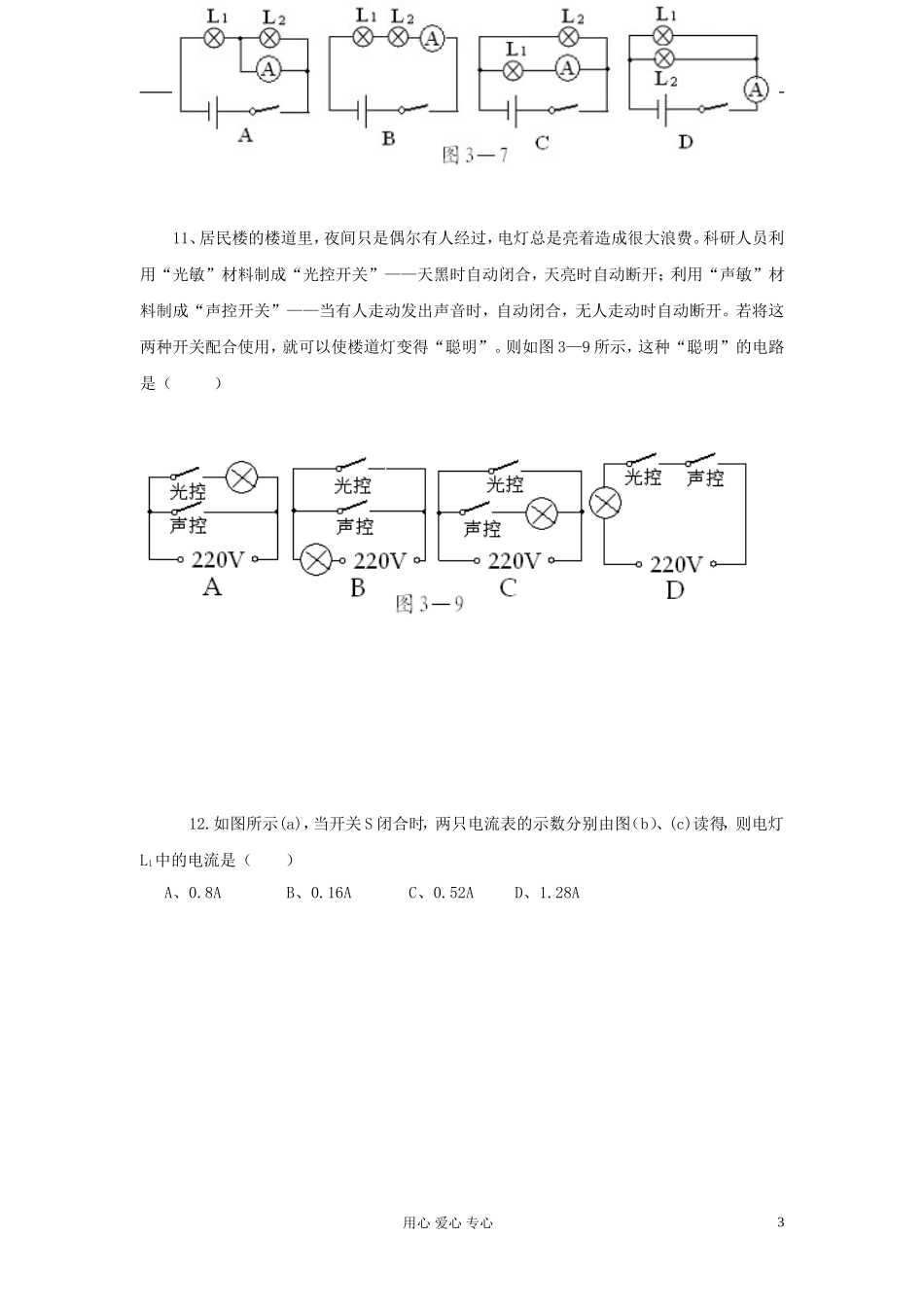

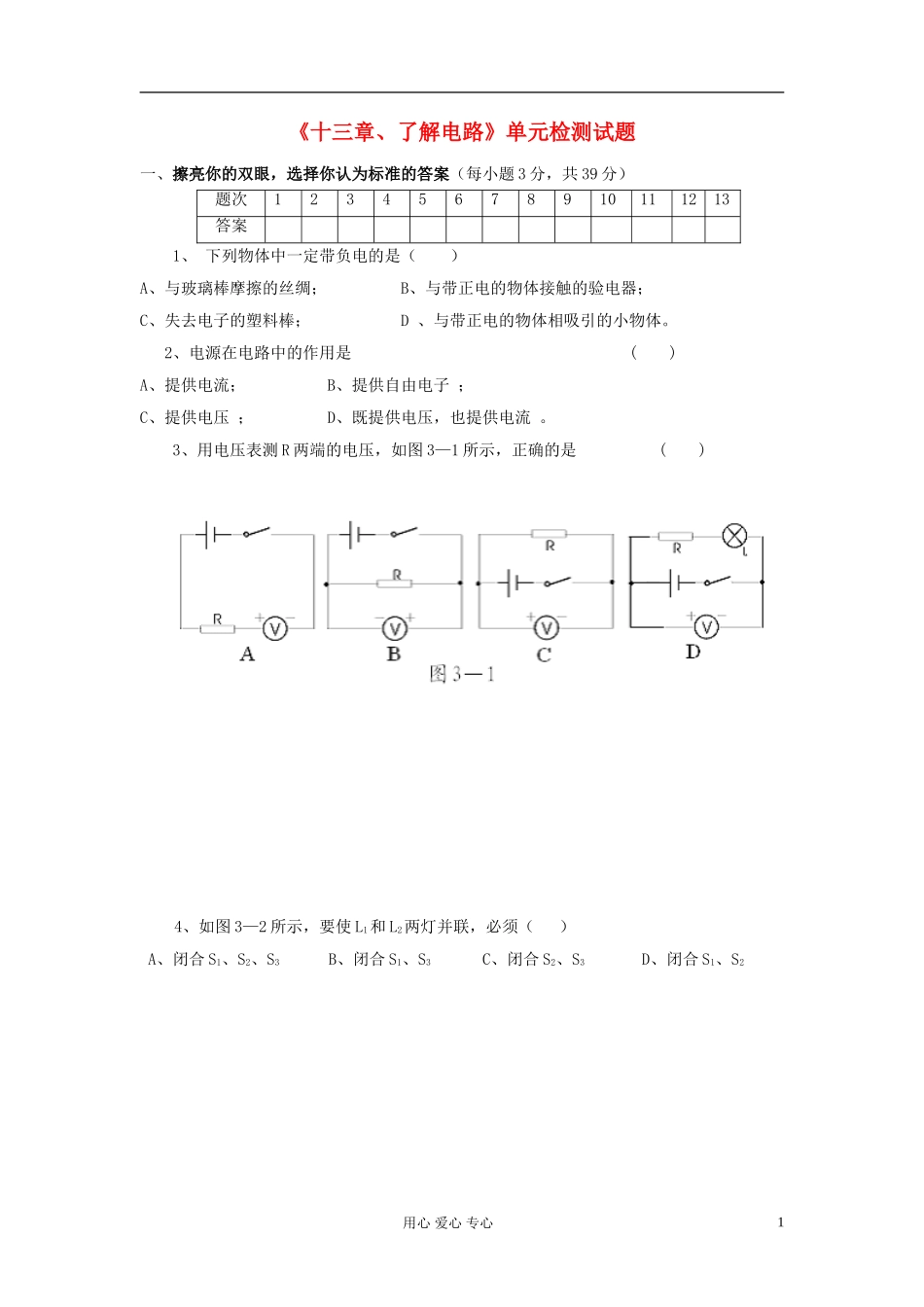

《十三章、了解电路》单元检测试题一、擦亮你的双眼，选择你认为标准的答案（每小题3分，共39分）题次12345678910111213答案1、下列物体中一定带负电的是（）A、与玻璃棒摩擦的丝绸；B、与带正电的物体接触的验电器；C、失去电子的塑料棒；D、与带正电的物体相吸引的小物体。2、电源在电路中的作用是()A、提供电流；B、提供自由电子；C、提供电压；D、既提供电压，也提供电流。3、用电压表测R两端的电压，如图3—1所示，正确的是()4、如图3—2所示，要使L1和L2两灯并联，必须（）A、闭合S1、S2、S3B、闭合S1、S3C、闭合S2、S3D、闭合S1、S2用心爱心专心15、在一个电源两端连接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（）A、一定是串联；B、一定是并联；C、串联、并联都可以；D、条件不同，无法比较。6、图3—3所示，闭合开关S，电压表测出的电压是()A、R1两端的电压；B、R2两端的电压；C、R1和R2两端的电压；D、电源两端的电压。7、如图3—4所示，若把图中的电流表和电压表的位置互换一下，则（）A、电流表被烧坏；B、电压表被烧坏；C、灯泡被烧坏；D、灯泡不亮。8、图3—5所示，将开关闭合后，电压表V1、V2的示数分别为12.0V和4.0V，则此时电阻R1两端的电压为()A、16V；B、8V；C、4V；D、12V。9.将电压表并联在图3—6所示的电路中的AB、BC、AC三个不同位置，则()A、AB间的读数大于AC两点间的读数；B、AC间的读数大于AB两点间的读数；C、AB间的读数一定大于BC两点间的读数；D、BC两点间的读数大于AC两点间的读数。10、用电流表测量通过灯泡L2的电流，如图3—7所示的四个电路中，接法正确的是（）用心爱心专心211、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则如图3—9所示，这种“聪明”的电路是（）12.如图所示(a)，当开关S闭合时，两只电流表的示数分别由图（b）、(c)读得，则电灯L1中的电流是（）A、0.8AB、0.16AC、0.52AD、1.28A用心爱心专心313、电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是（）A．若两盏灯同时发光，则两灯一定是串联。B．若两盏灯同时发光，则两灯一定是并联。C．若只有一盏灯亮，则两灯一定是串联。D．若只有一盏灯亮，则两灯一定是并联。二、打开你的物理知识宝库，把你思考、计算的结果填在空白处（每空2分）14、计算器工作时的电流约为100μA，合A。对人体的安全电压是。15、如图3-10甲是小亮同学测量并联电路的总电流时连接的电路。(1)请你在a，b导线中撤掉一根多余的导线,使电路符合实验要求。你选择撤掉的是_____导线。(2)撤掉多余的导线后．闭合开关，电流表的读数如图乙，其读数是____A。16、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1两端的电压是______V。17、一个蓄电池的电压是2V，欲获得12V电压，应将____节蓄电池___联。18、傍晚，家庭电路中的灯泡逐渐亮起来，则这些灯泡是联的，在灯泡逐渐亮起的过程中，电路中的总电流逐渐（选择“增大”、“不变”或“减小”）。19.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析它们在电流表的使用上分别存在什么问题。用心爱心专心4图3-10图3-11(a)(b)(c)甲同学的问题：。乙同学的问题：。丙同学的问题：。三、科学探究与作图，请你按要求补充图形，设计实验，归纳结论（37分）20.如图3-13，电路图上标出电流表的正负接线柱，再根据电路图连接实物电路，：（A1表的电流约0.5A）（8分）21、市场上出售一种滚动的毛刷，当毛刷在衣服上擦刷时，可以把灰尘和微小脏物吸到刷子内，其物理原理是什么？请分析说明。（5分）22、按图3—14所示的甲电路图，用笔代替导线把图乙中所示器材连成实验电...
