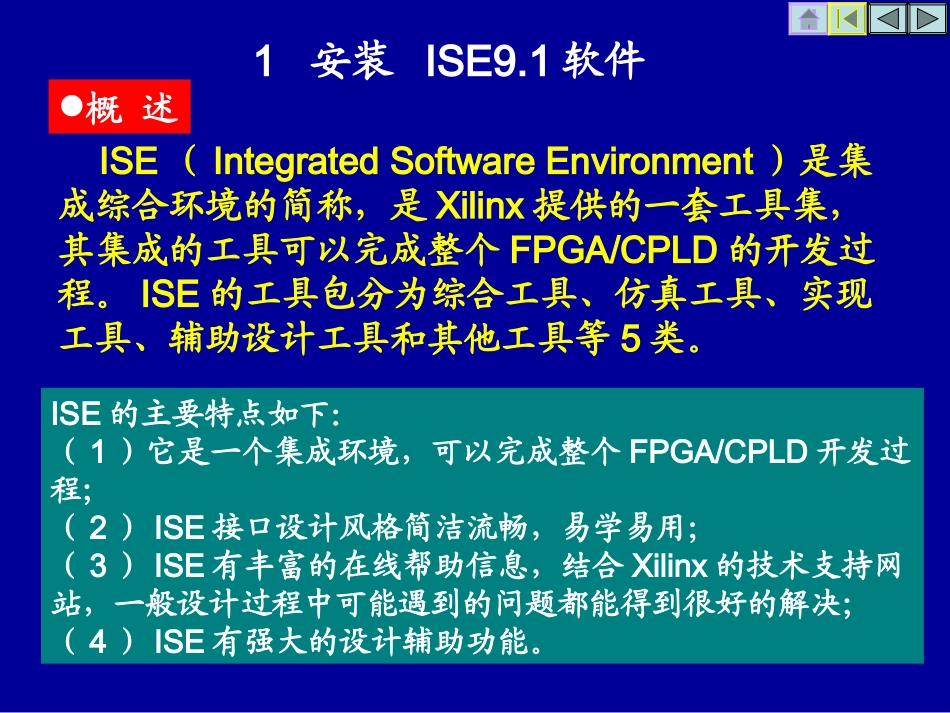

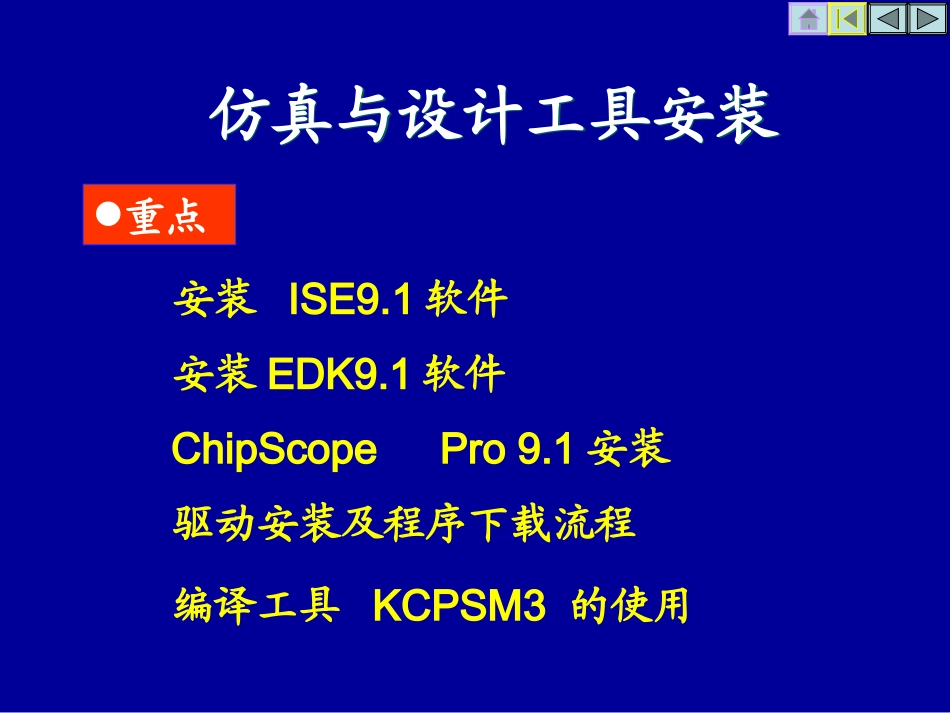

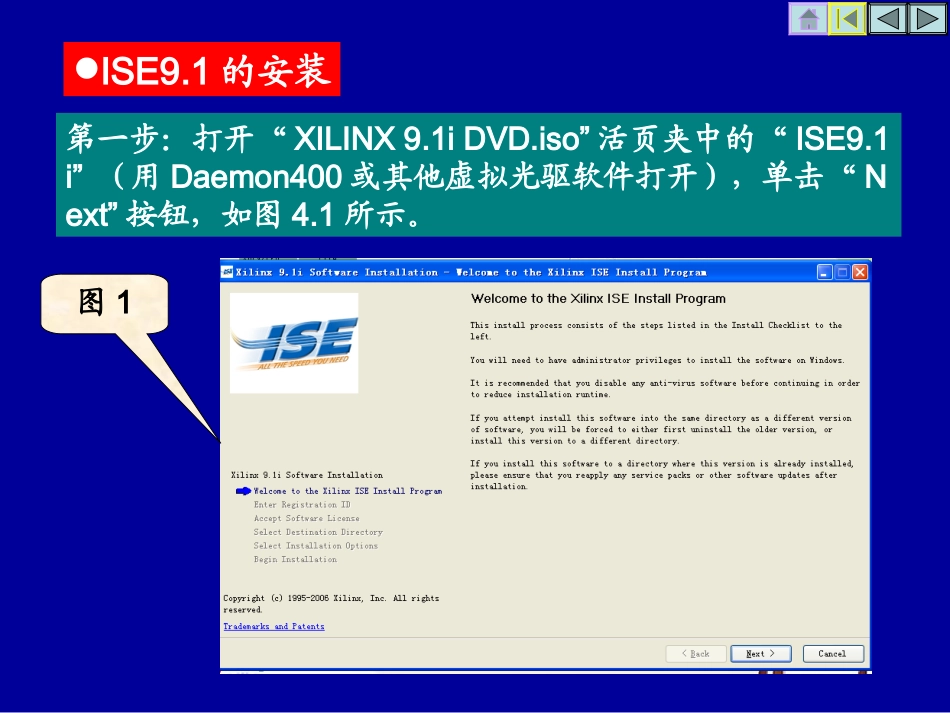

仿真与设计工具安装仿真与设计工具安装重点安装ISE9.1软件安装EDK9.1软件ChipScopePro9.1安装驱动安装及程序下载流程编译工具KCPSM3的使用概述ISE（IntegratedSoftwareEnvironment）是集成综合环境的简称，是Xilinx提供的一套工具集，其集成的工具可以完成整个FPGA/CPLD的开发过程。ISE的工具包分为综合工具、仿真工具、实现工具、辅助设计工具和其他工具等5类。1安装ISE9.1软件ISE的主要特点如下：（1）它是一个集成环境，可以完成整个FPGA/CPLD开发过程；（2）ISE接口设计风格简洁流畅，易学易用；（3）ISE有丰富的在线帮助信息，结合Xilinx的技术支持网站，一般设计过程中可能遇到的问题都能得到很好的解决；（4）ISE有强大的设计辅助功能。ISE9.1的安装第一步：打开“XILINX9.1iDVD.iso”活页夹中的“ISE9.1i”（用Daemon400或其他虚拟光驱软件打开），单击“Next”按钮，如图4.1所示。图1第二步：输入序列号。其序列号在“DSPWorkShopSoft.iso”文件夹下的“XILINX注册号.txt”文件内，名称为“ISESIM9.1ikey”。输入后单击“Next”按钮，如图4.2所示。图.2第三步：选择“Iacceptthetermsofthissoftwarelicense”选项，并单击“Next”按钮，如图4.3所示。图3第四步：选择“Iacceptthetermsofthissoftwarelicense”选项，并单击“Next”按钮，如图4.4所示。图4第五步：选择“Iacceptthetermsofthissoftwarelicense”选项，并单击“Next”按钮，如图4.5所示。图5第六步：默认路径为c:\Xilinx，单击“Next”按钮，如图4.6所示。图6第七步：单击“Next”按钮，如图4.7所示。图7第八步：单击“Next”按钮，如图4.8所示。图8第九步：单击“Next”按钮，如图4.9所示。图9第十步：点击“Install”按钮，如图4.10所示。图10第十一步：开始安装，如图4.11所示。图11安装完成概述嵌入式开发环境(EDK,EmbeddedDevelopmentKit)是用于设计嵌入式处理系统的集成软件，它包含利用嵌入式PowerPC™硬处理器核或XilinxMicroBlaze™软处理器核进行Xilinx平台FPGA设计时所需的全部技术文档和IP包。2安装EDK9.1软件EDK中的软件开发分为两大部分：（1）底层系统软件的开发，主要完成BSP(板级支持包)的功能；（2）用户应用软件的开发，包括用户硬件驱动及用户上层应用软件，整个用户软件的开发及调试工作都可以在EDK中完成。EDK9.1的安装第一步：打开“XILINX9.1iDVD.iso”文件夹中的“EDK9.1i”（用Daemon400或其他虚拟光驱软件打开），单击“Next”按钮，如图4.12所示。图12第二步：输入序列号。其序列号在“DSPWorkShopSoft.iso”文件夹下的“XILINX注册号.txt”文件内，名称为“ISESIM9.1ikey”。输入后单击“Next”按钮；选择“INSTALLEDK”后，弹出如下窗口，单击“Next”按钮，如图4.13所示。图13第三步：选择“Iacceptthetermsofthissoftwarelicense”选项，并单击“Next”按钮，如图4.14所示。图14第四步：选择“Iacceptthetermsofthissoftwarelicense”选项，并单击“Next”按钮，如图4.15所示。图15第五步：默认路径为c:\EDK，单击“Next”按钮，如图4.16所示。图16第六步：单击“Next”按钮，如图4.17所示。图17第七步：单击“Next”按钮，如图4.18所示。图18第八步：可以安装AVS，单击“Next”按钮，如图4.19所示。图19第九步：单击“Install”按钮，如图4.20所示。图20第十步：开始安装，如图4.21所示。图21第十一步：安装结束，单击“OK”按钮，退出EDK9.1的安装。概述ChipScopePro（在线逻辑分析仪，也叫做片内逻辑分析仪）具有传统逻辑分析仪的功能，是针对XilinxVirtex-IIPro等系列FPGA的在线片内信号分析工具，主要功能是通过JTAG口，实时在线地提取出FPGA芯片内的被检测信号。3ChipScopePro9.1安装ChipScopePro应用的方法如下：用户可以使用ChipScopePro内核生成器生成的示例代码插入HDL源程序中，从而将ICON,ILA等内核插入到设计中，也可以使用ChipScopePro内核插入器将ICON,ILA等内核直接插入到已经综合完成的设计网表中。然后，利用ISE的综合工具进行综合布线，生成配置文件。接下来用户就可以通过ChipScopePro分析仪软件将配置数据流下载到待测的器件中，进行分析...
