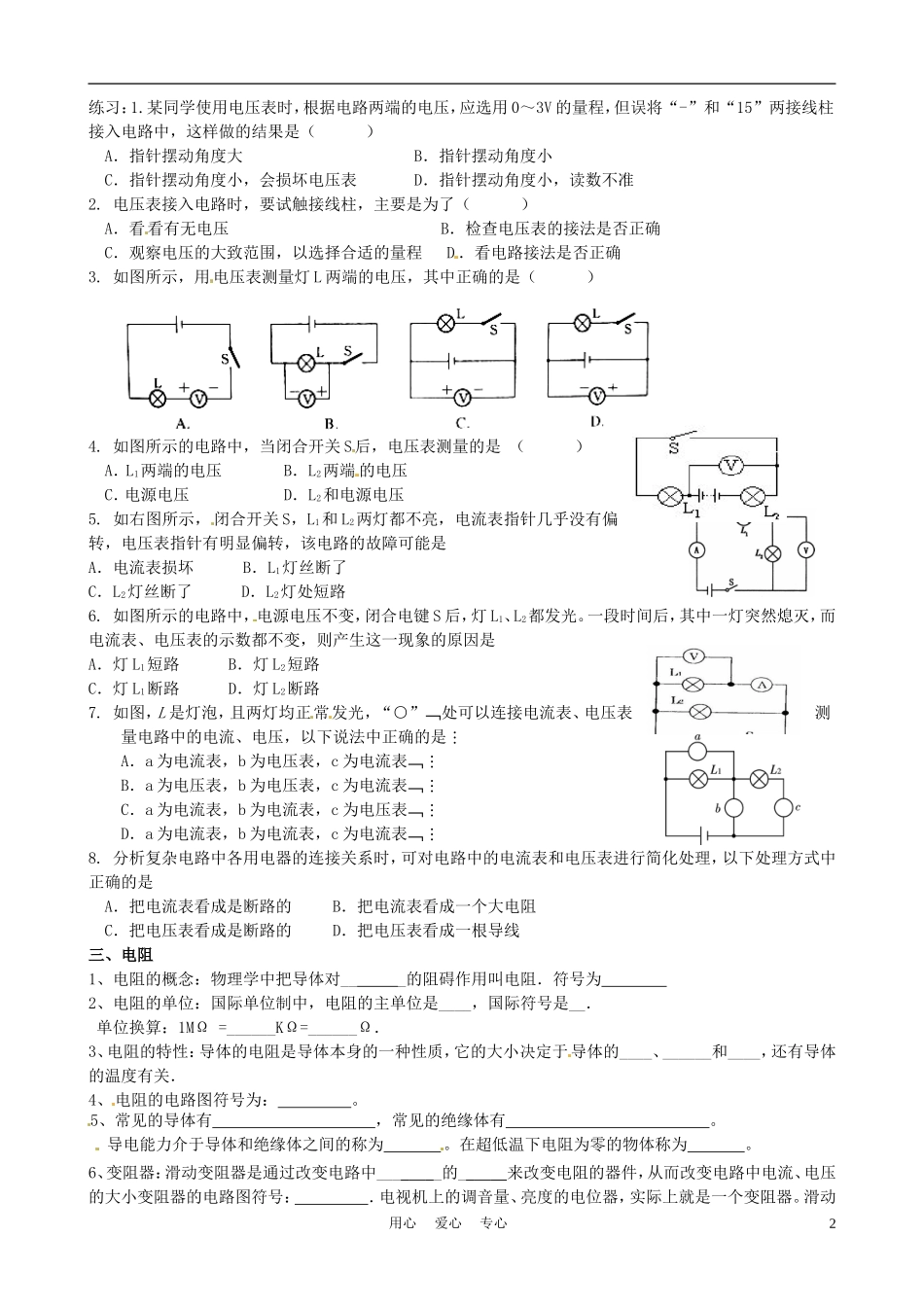

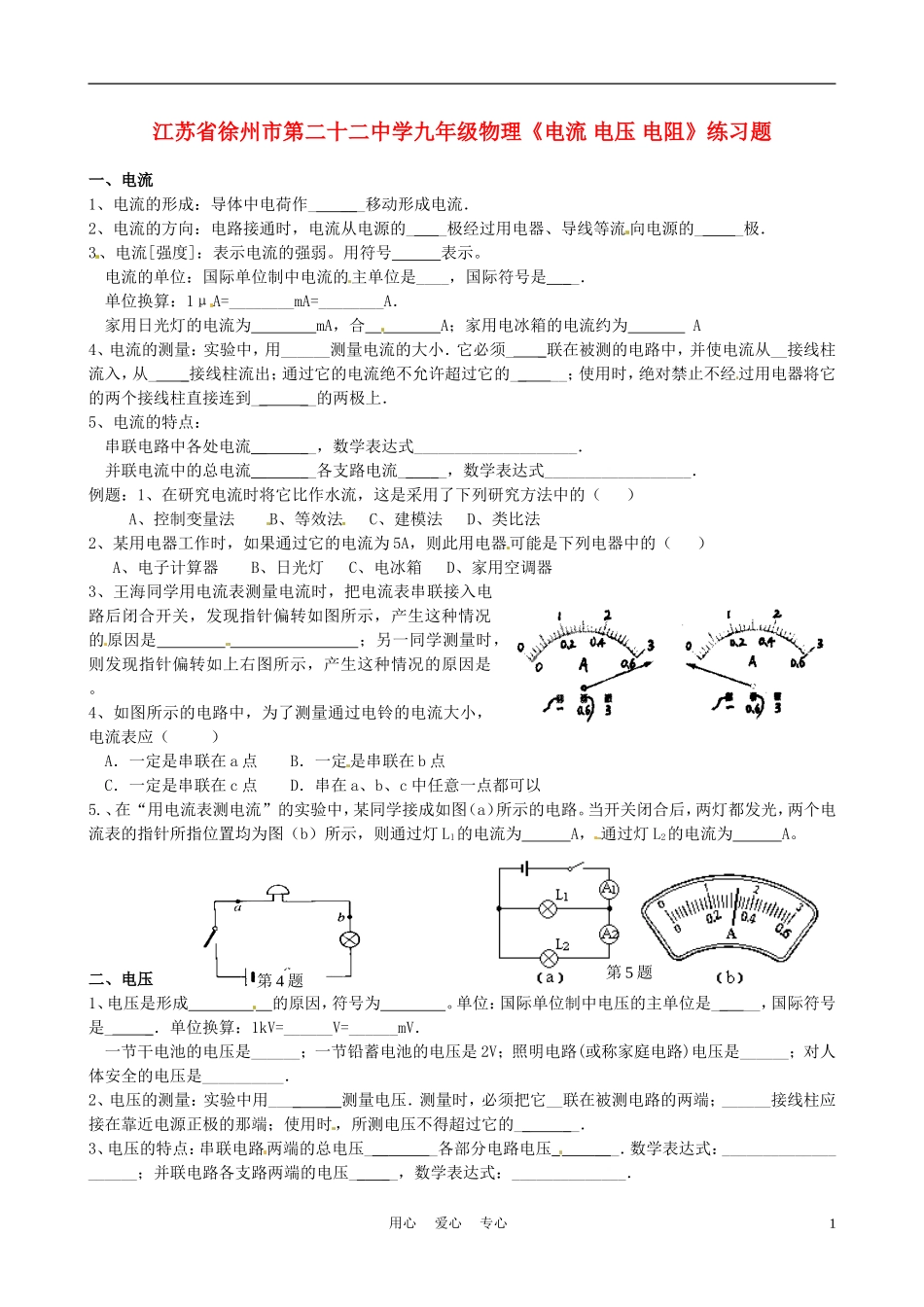

江苏省徐州市第二十二中学九年级物理《电流电压电阻》练习题一、电流1、电流的形成：导体中电荷作____移动形成电流．2、电流的方向：电路接通时，电流从电源的__极经过用电器、导线等流向电源的__极．3、电流[强度]：表示电流的强弱。用符号表示。电流的单位：国际单位制中电流的主单位是____，国际符号是__．单位换算：1μA=________mA=________A．家用日光灯的电流为mA，合A；家用电冰箱的电流约为A4、电流的测量：实验中，用______测量电流的大小．它必须__联在被测的电路中，并使电流从__接线柱流入，从__接线柱流出；通过它的电流绝不允许超过它的____；使用时，绝对禁止不经过用电器将它的两个接线柱直接连到____的两极上．5、电流的特点：串联电路中各处电流____，数学表达式____________________．并联电流中的总电流____各支路电流____，数学表达式__________________．例题：1、在研究电流时将它比作水流，这是采用了下列研究方法中的（）A、控制变量法B、等效法C、建模法D、类比法2、某用电器工作时，如果通过它的电流为5A，则此用电器可能是下列电器中的（）A、电子计算器B、日光灯C、电冰箱D、家用空调器3、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图所示，产生这种情况的原因是；另一同学测量时，则发现指针偏转如上右图所示，产生这种情况的原因是。4、如图所示的电路中，为了测量通过电铃的电流大小，电流表应（）A．一定是串联在a点B．一定是串联在b点C．一定是串联在c点D．串在a、b、c中任意一点都可以5.、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L1的电流为A，通过灯L2的电流为A。二、电压1、电压是形成的原因，符号为。单位：国际单位制中电压的主单位是____，国际符号是__．单位换算：1kV=______V=______mV．一节干电池的电压是______；一节铅蓄电池的电压是2V；照明电路(或称家庭电路)电压是______；对人体安全的电压是__________．2、电压的测量：实验中用______测量电压．测量时，必须把它__联在被测电路的两端；______接线柱应接在靠近电源正极的那端；使用时，所测电压不得超过它的____．3、电压的特点：串联电路两端的总电压____各部分电路电压____．数学表达式：____________________；并联电路各支路两端的电压____，数学表达式：______________．用心爱心专心1第4题第5题练习：1.某同学使用电压表时，根据电路两端的电压，应选用0～3V的量程，但误将“-”和“15”两接线柱接入电路中，这样做的结果是（）A．指针摆动角度大B．指针摆动角度小C．指针摆动角度小，会损坏电压表D．指针摆动角度小，读数不准2.电压表接入电路时，要试触接线柱，主要是为了（）A．看看有无电压B．检查电压表的接法是否正确C．观察电压的大致范围，以选择合适的量程D．看电路接法是否正确3.如图所示，用电压表测量灯L两端的电压，其中正确的是（）4.如图所示的电路中，当闭合开关S后，电压表测量的是（）A．L1两端的电压B．L2两端的电压C．电源电压D．L2和电源电压5.如右图所示，闭合开关S，L1和L2两灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是A．电流表损坏B．L1灯丝断了C．L2灯丝断了D．L2灯处短路6.如图所示的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路7.如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表8.分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理，以下处理方式中正确的是A．把电流表看成是断路的B．把电流表看成一个大电阻C．把电压表看成是断路的D．把电压表看成一根导...
