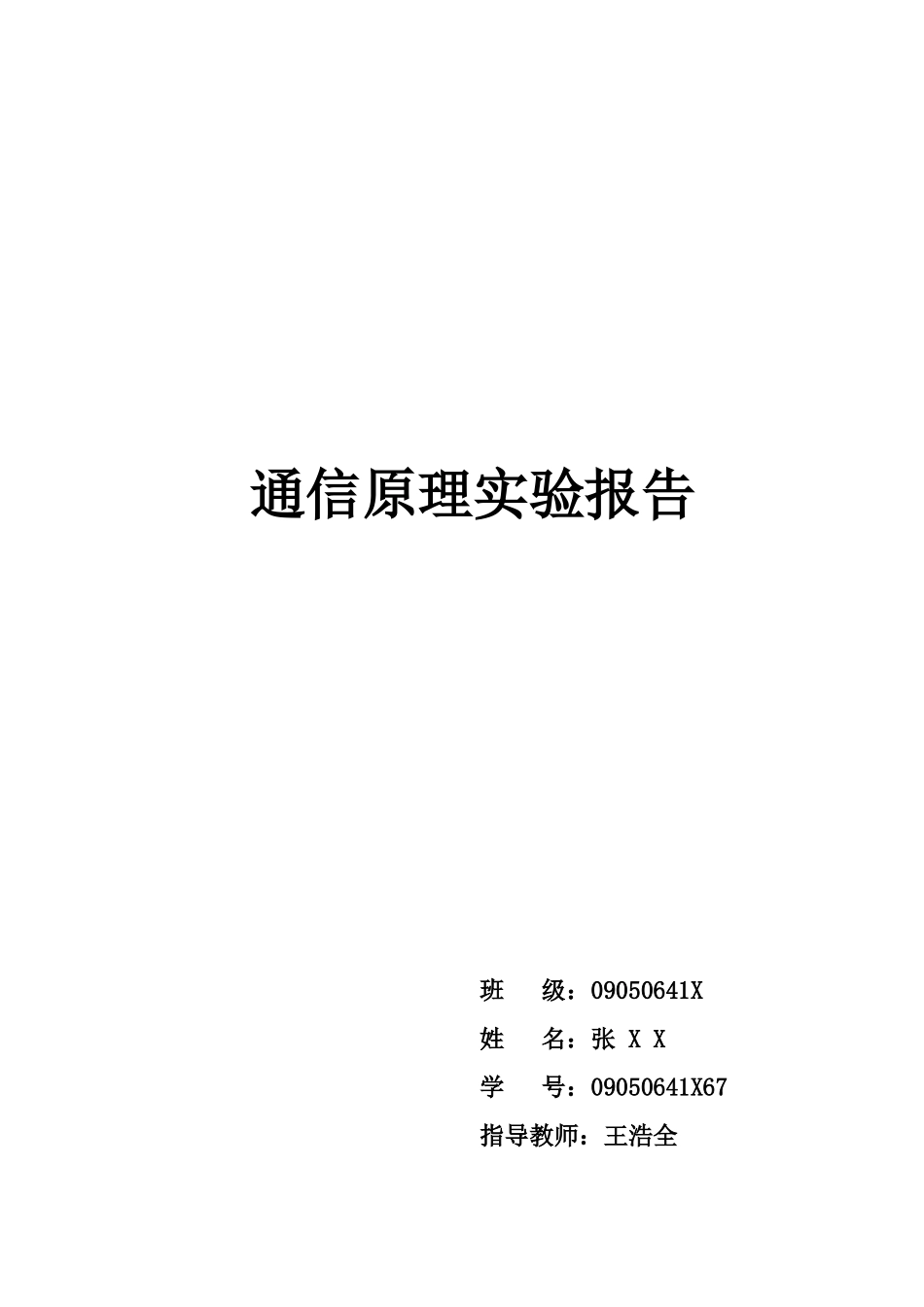

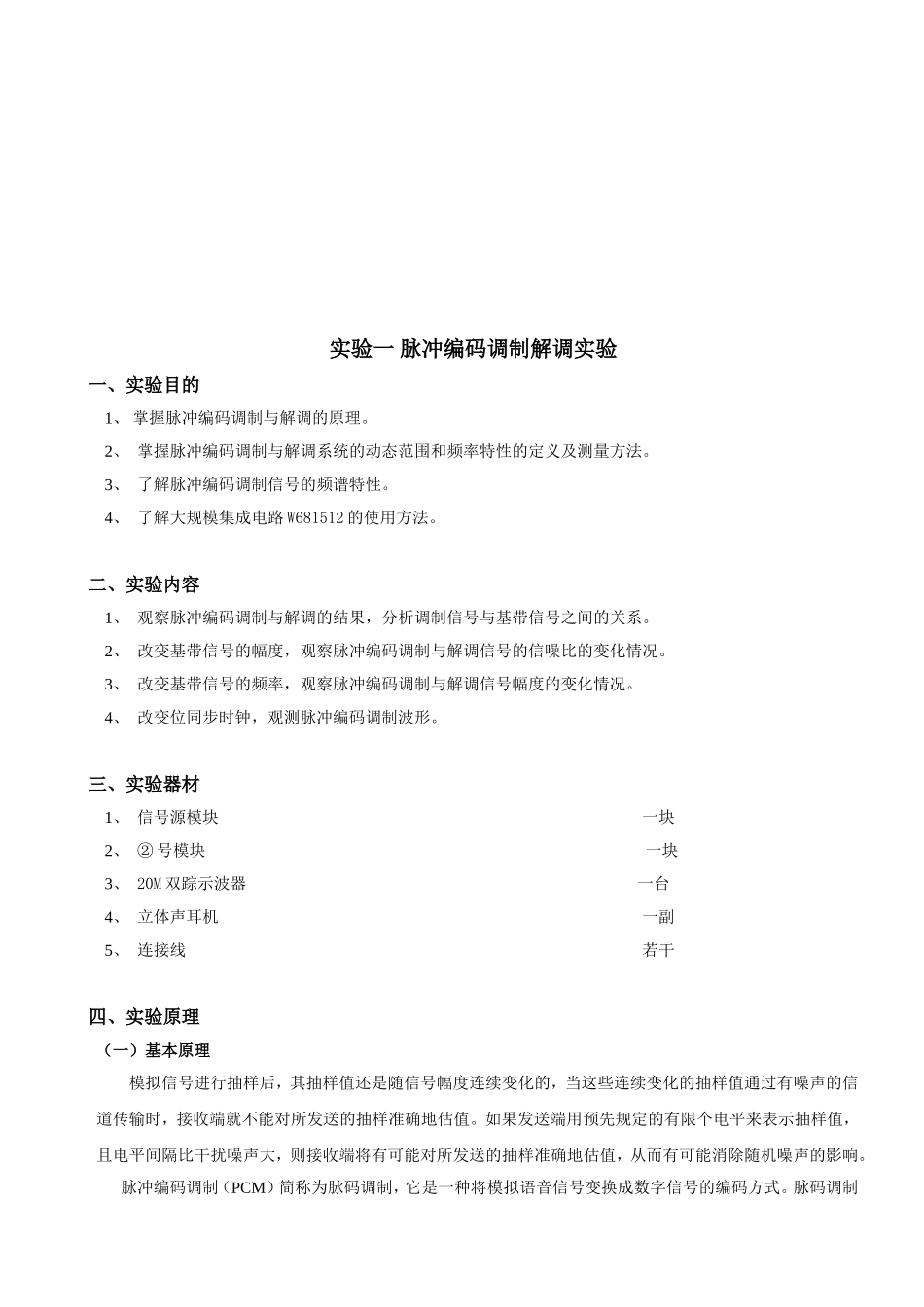

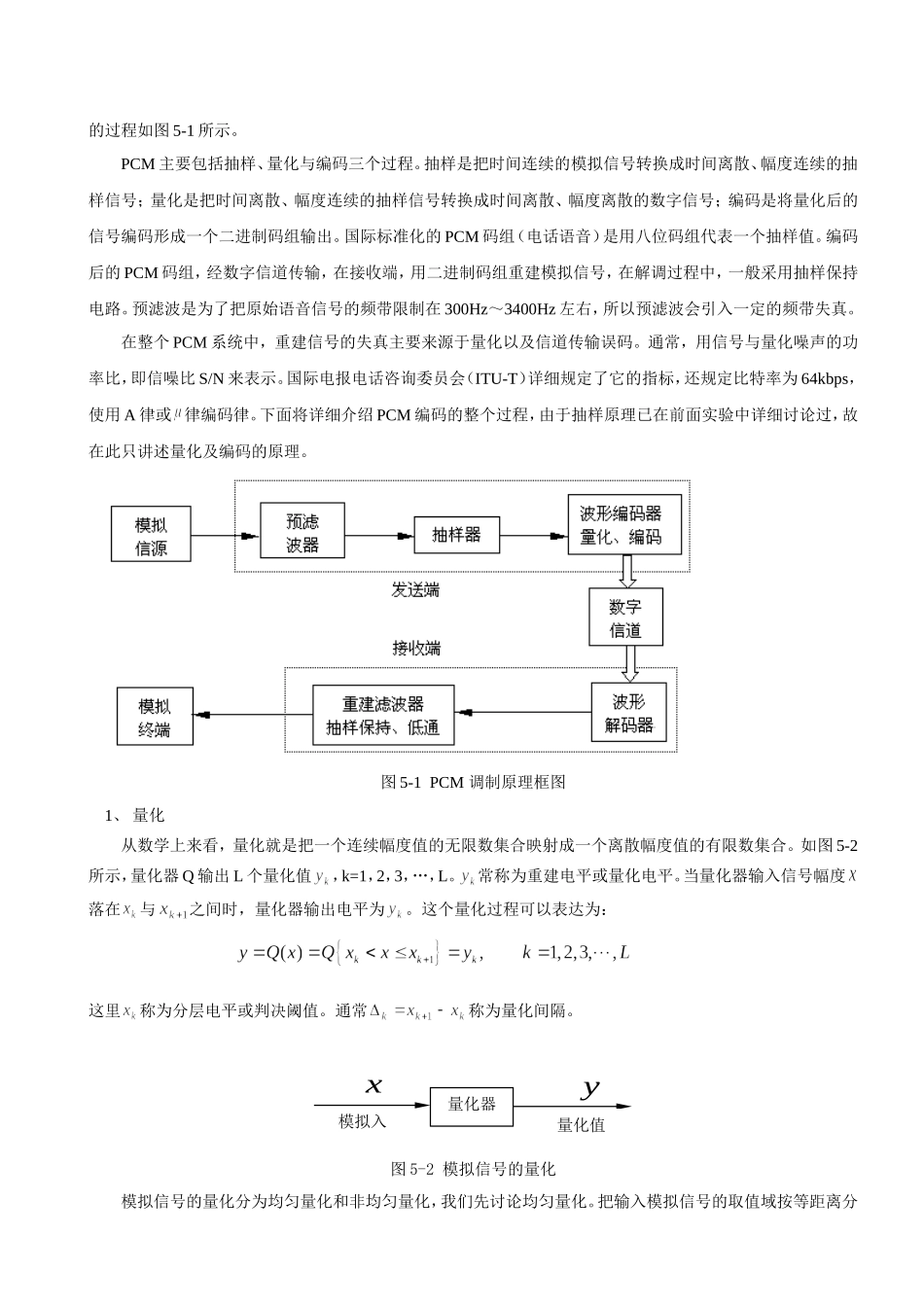

通信原理实验报告班级：09050641X姓名：张XX学号：09050641X67指导教师：王浩全实验一脉冲编码调制解调实验一、实验目的1、掌握脉冲编码调制与解调的原理。2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。3、了解脉冲编码调制信号的频谱特性。4、了解大规模集成电路W681512的使用方法。二、实验内容1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系。2、改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。4、改变位同步时钟，观测脉冲编码调制波形。三、实验器材1、信号源模块一块2、②号模块一块3、20M双踪示波器一台4、立体声耳机一副5、连接线若干四、实验原理（一）基本原理模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。如果发送端用预先规定的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。脉码调制的过程如图5-1所示。PCM主要包括抽样、量化与编码三个过程。抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散、幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。国际标准化的PCM码组（电话语音）是用八位码组代表一个抽样值。编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。预滤波是为了把原始语音信号的频带限制在300Hz～3400Hz左右，所以预滤波会引入一定的频带失真。在整个PCM系统中，重建信号的失真主要来源于量化以及信道传输误码。通常，用信号与量化噪声的功率比，即信噪比S/N来表示。国际电报电话咨询委员会（ITU-T）详细规定了它的指标，还规定比特率为64kbps，使用A律或律编码律。下面将详细介绍PCM编码的整个过程，由于抽样原理已在前面实验中详细讨论过，故在此只讲述量化及编码的原理。图5-1PCM调制原理框图1、量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。如图5-2所示，量化器Q输出L个量化值，k=1，2，3，…，L。常称为重建电平或量化电平。当量化器输入信号幅度落在与之间时，量化器输出电平为。这个量化过程可以表达为：这里称为分层电平或判决阈值。通常称为量化间隔。图5-2模拟信号的量化模拟信号的量化分为均匀量化和非均匀量化，我们先讨论均匀量化。把输入模拟信号的取值域按等距离分模拟入yx量化器量化值割的量化称为均匀量化。在均匀量化中，每个量化区间的量化电平均取在各区间的中点，如图5-3所示。其量化间隔（量化台阶）取决于输入信号的变化范围和量化电平数。当输入信号的变化范围和量化电平数确定后，量化间隔也被确定。例如，输入信号的最小值和最大值分用a和b表示，量化电平数为M，那么，均匀量化的量化间隔为：量化器输出为：当式中为第个量化区间的终点，可写成为第个量化区间的量化电平，可表示为上述均匀量化的主要缺点是，无论抽样值大小如何，量化噪声的均方根值都固定不变。因此，当信号较小时，则信号量化噪声功率比也就很小，这样，对于弱信号时的量化信噪比就难以达到给定的要求。通常，把满足信噪比要求的输入信号取值范围定义为动态范围，可见，均匀量化时的信号动态范围将受到较大的限制。为了克服这个缺点，实际中，往往采用非均匀量化。图5-3均匀量化过程示意图非均匀量化是根据信号的不同区间来确定量化间隔的。对于信号取值小的区间，其量化间隔也小；反之，量化间隔就大。它与均匀量化相比，有两个突出的优点。首先，当输入量化器的信号具有非均匀分布的概率密度（实际中常常是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽...
