一轮配书-物理-第9章-第2课时-法拉第电磁感应定律自感涡流VIP免费

一轮配书-物理-第9章-第2课时-法拉第电磁感应定律自感涡流_第1页
1/65
一轮配书-物理-第9章-第2课时-法拉第电磁感应定律自感涡流_第2页
2/65
一轮配书-物理-第9章-第2课时-法拉第电磁感应定律自感涡流_第3页
3/65

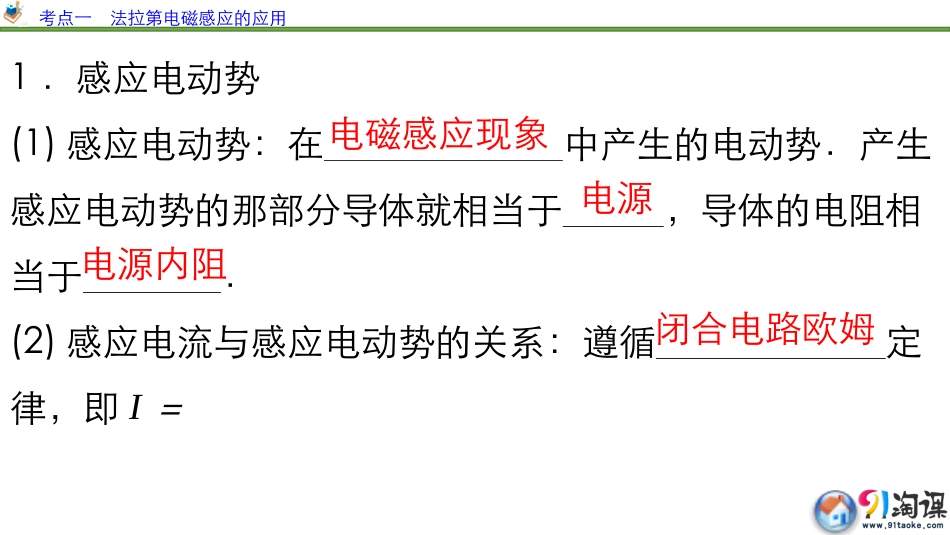

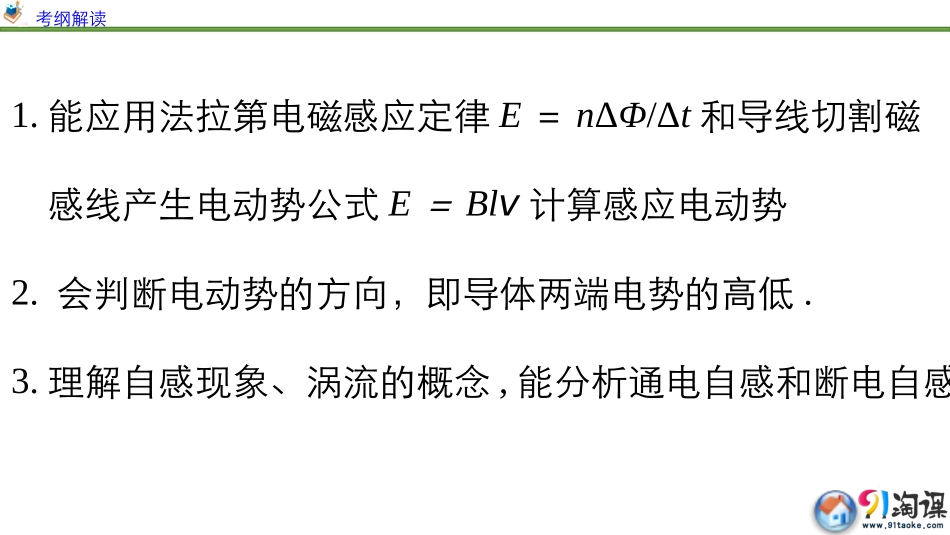

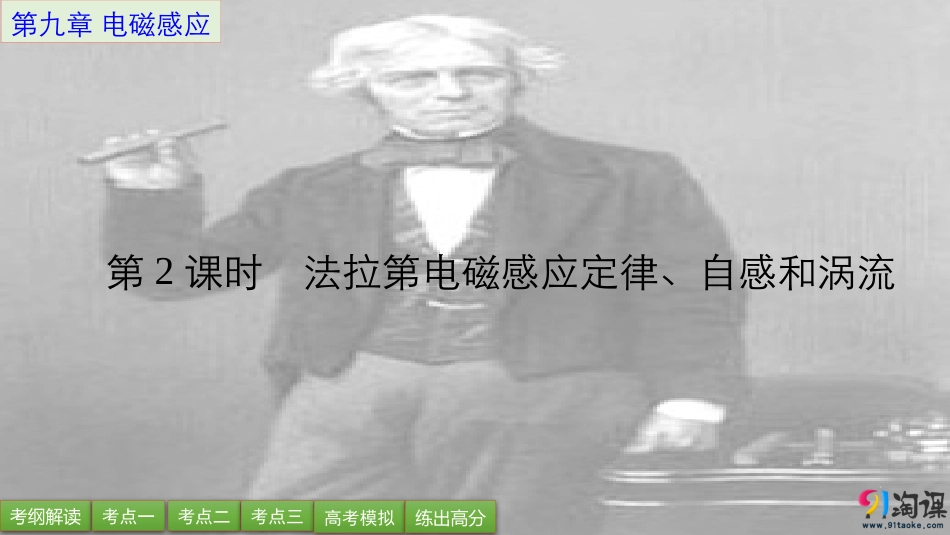

第九章电磁感应第2课时法拉第电磁感应定律、自感和涡流考纲解读考点一考点二考点三高考模拟练出高分考纲解读1.能应用法拉第电磁感应定律E=nΔΦ/Δt和导线切割磁感线产生电动势公式E=Blv计算感应电动势2.会判断电动势的方向,即导体两端电势的高低.3.理解自感现象、涡流的概念,能分析通电自感和断电自感.考点一法拉第电磁感应的应用1.感应电动势(1)感应电动势:在中产生的电动势.产生感应电动势的那部分导体就相当于,导体的电阻相当于.(2)感应电流与感应电动势的关系:遵循定律,即I=电磁感应现象电源电源内阻闭合电路欧姆考点一法拉第电磁感应的应用2.感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率ΔΦ/Δt和线圈的共同决定,而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系.匝数(2)当ΔΦ仅由B的变化引起时,则;当ΔΦ仅由S的变化引起时,则E=nB·ΔSΔt;当ΔΦ由B、S的变化同时引起时,则E=nB2S2-B1S1Δt≠nΔB·ΔSΔt.E=nΔB·SΔt3.磁通量的变化率ΔΦ/Δt是Φ-t图象上某点切线的斜率考点一法拉第电磁感应的应用[例1]如图所示,匀强磁场中有一矩形闭合线圈abcd,线圈平面与磁场垂直.已知线圈的匝数N=100,边长ab=1.0m、bc=0.5m,电阻r=2Ω.磁感应强度B在0~1s内从零均匀变化到0.2T.在1~5s内从0.2T均匀变化到-0.2T,取垂直纸面向里为磁场的正方向.求:(1)0.5s时线圈内感应电动势的大小E和感应电流的方向;(2)在1~5s内通过线圈的电荷量q;(3)在0~5s内线圈产生的焦耳热Q.[审题]B均匀变化:回路中为感生电动势Ent电流方向:楞次定律电量:qIt焦耳热:2QIRt考点一法拉第电磁感应的应用[解析](1)0.5s时:111ENt由楞次定律:感应电流方向为adcba(逆时针)110VE11SB[例1]如图所示,匀强磁场中有一矩形闭合线圈abcd,线圈平面与磁场垂直.已知线圈的匝数N=100,边长ab=1.0m、bc=0.5m,电阻r=2Ω.磁感应强度B在0~1s内从零均匀变化到0.2T.在1~5s内从0.2T均匀变化到-0.2T,取垂直纸面向里为磁场的正方向.求:(1)0.5s时线圈内感应电动势的大小E和感应电流的方向;考点一法拉第电磁感应的应用[解析](2)电量:22qIt1-5s:222ENt22SB[例1]如图所示,匀强磁场中有一矩形闭合线圈abcd,线圈平面与磁场垂直.已知线圈的匝数N=100,边长ab=1.0m、bc=0.5m,电阻r=2Ω.磁感应强度B在0~1s内从零均匀变化到0.2T.在1~5s内从0.2T均匀变化到-0.2T,取垂直纸面向里为磁场的正方向.求:(2)在1~5s内通过线圈的电荷量q;I2=E2rq=NΔB2·Sr=10C考点一法拉第电磁感应的应用[解析](3)焦耳热:0-1s:2QIRt11/IEr1-5s:22/IEr2111QIrt2222QIrt12100JQQQ[例1]如图所示,匀强磁场中有一矩形闭合线圈abcd,线圈平面与磁场垂直.已知线圈的匝数N=100,边长ab=1.0m、bc=0.5m,电阻r=2Ω.磁感应强度B在0~1s内从零均匀变化到0.2T.在1~5s内从0.2T均匀变化到-0.2T,取垂直纸面向里为磁场的正方向.求:(3)在0~5s内线圈产生的焦耳热Q.考点一法拉第电磁感应的应用[递进题组]1.如图,均匀磁场中有一由半圆弧及其直径构成的导线框,半圆直径与磁场边缘重合;磁场方向垂直于半圆面(纸面)向里,磁感应强度大小为B0.使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周,在线框中产生感应电流.现使线框保持图中所示位置,磁感应强度大小随时间线性变化.为了产生与线框转动半周过程中同样大小的电流,磁感应强度随时间的变化率的大小应为()EBlv线框匀速转动:动生电动势B均匀变化:感生电动势EntΔBΔtA.4ωB0πB.2ωB0πC.ωB0πD.ωB02π考点一法拉第电磁感应的应用1.如图,均匀磁场中有一由半圆弧及其直径构成的导线框,半圆直径与磁场边缘重合;磁场方向垂直于半圆面(纸面)向里,磁感应强度大小为B0.使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周,在线框中产生感应电流.现使线框保持图中所示位置,磁感应强度大小随时间线性变化.为了产生与线框转动半周过程中同样大小的电流,磁感应...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

一轮配书-物理-第9章-第2课时-法拉第电磁感应定律自感涡流
