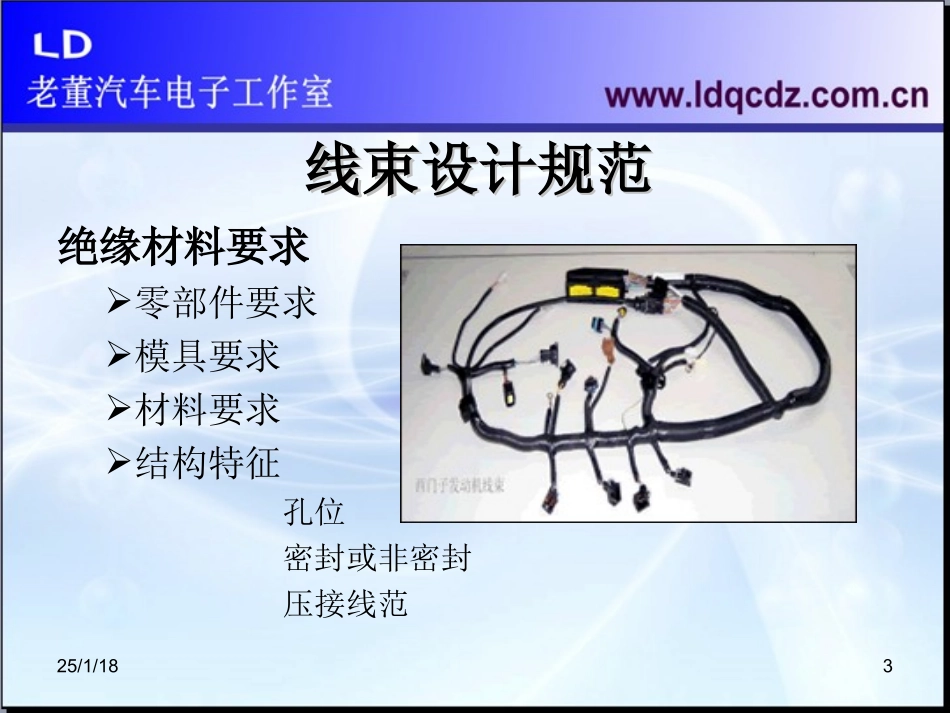

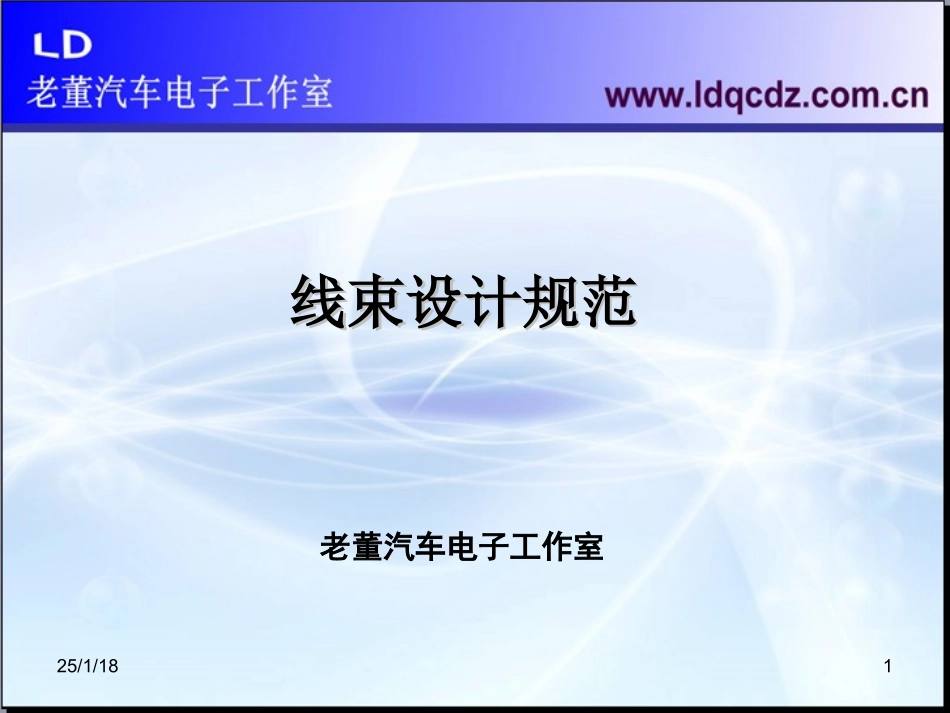

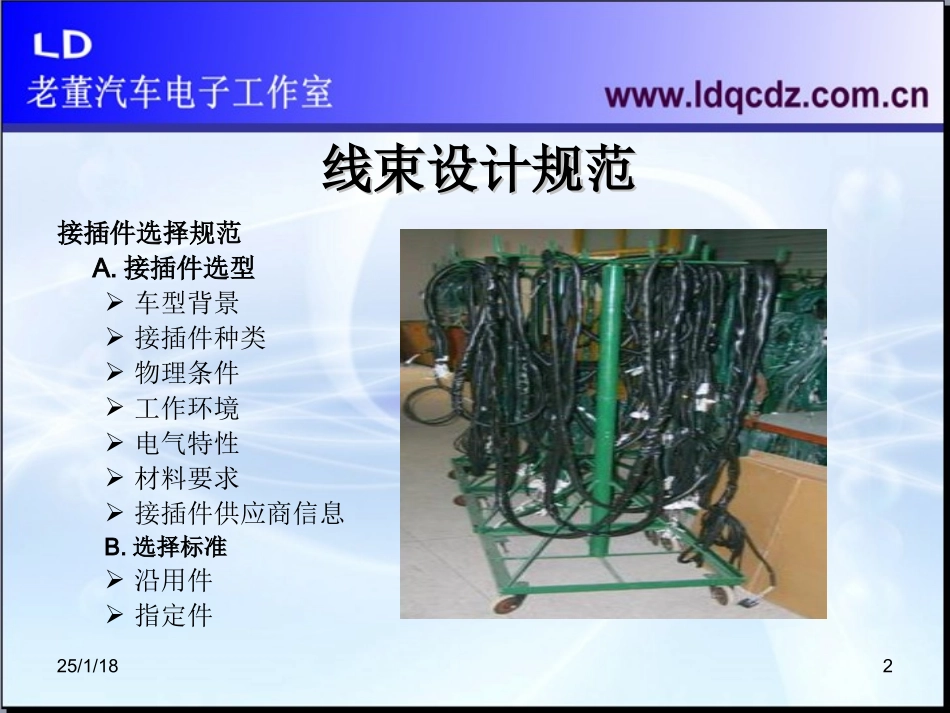

25/1/181老董汽车电子工作室线束设计规范线束设计规范25/1/182线束设计规范线束设计规范接插件选择规范A.接插件选型车型背景接插件种类物理条件工作环境电气特性材料要求接插件供应商信息B.选择标准沿用件指定件25/1/183线束设计规范线束设计规范绝缘材料要求零部件要求模具要求材料要求结构特征孔位密封或非密封压接线范25/1/184线束设计规范线束设计规范附件要求–耐磨性–耐温性–耐腐蚀性–降噪要求–柔软性–外观性25/1/185线束设计规范线束设计规范–电线选择规范–产品种类–绝缘材料种类–物理特性–使用数量25/1/186线束验证实验序号试验项目目的测试级别1短路试验/保险熔断时间确认线束系统的设计与设备电流的匹配性线束级2135％耐久试验确认导线失效的最大环境温度条件，确保避免使用绝缘层超过失效温度的电线线束级3堵转试验通过堵转操作，得到最大峰值电流和有效的参数车辆级4电负载试验获得不同电气部件在电气系统中的电压和电流曲线，验证汽车电源分配系统每一个部件规格的合理性车辆级5可靠性试验检验线束设计、线束布置和卡子等固定支架的可靠性车辆级6飞溅及浸蚀试验确定可能发生故障的区域线束级7车辆热保护试验确定导线材料能够承受外部热源车辆级8噪声试验确定车内有吱吱或咔嗒响声的区域车辆级9门开关试验在门操作时，确定线束失效的区域线束级10防水试验确定胶圈、防水连接器、接地等是否漏水组件11接地脱落试验保证回路连通性，确定接地功能正常车辆级12震动阻力试验测定在汽车运行状态下，可能出现的失效区域车辆级13潮湿试验测定可能失效的湿度区域线束级14热循环试验测定可能失效的温度区域线束级25/1/187配套部件配套部件25/1/188配套部件配套部件25/1/189配套部件配套部件•12位中央电器控制盒•16位中央电器控制盒•18位中央电器控制盒•22位中央电器控制盒25/1/1810中央电器控制盒23位中央电器控制盒32位中央电器控制盒25/1/1811合作愉快,谢谢!!!
