三相异步电动机的降压启动控制线路VIP免费

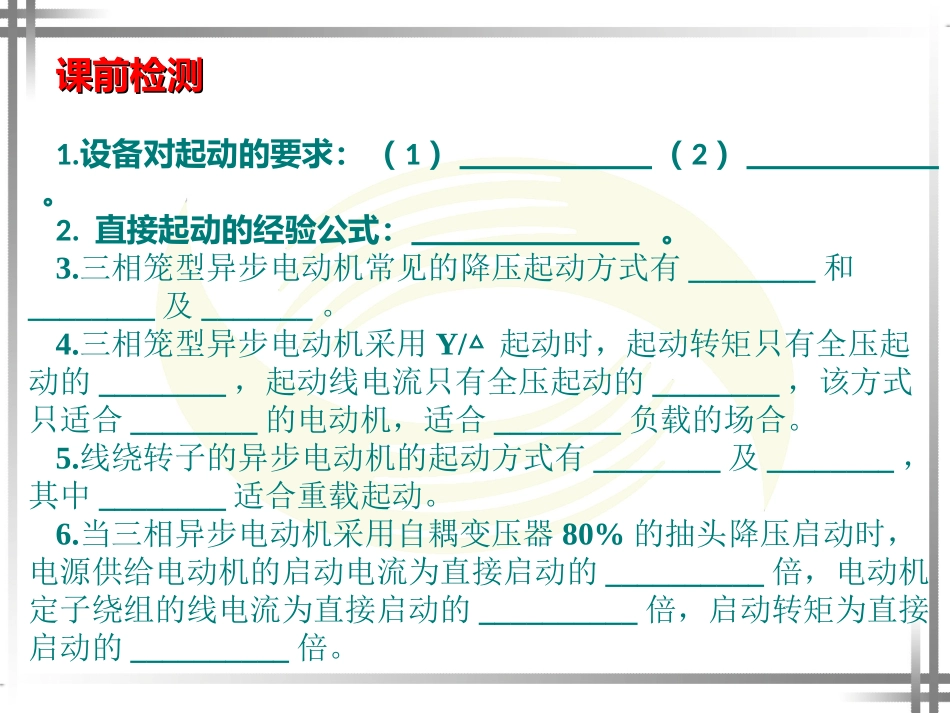

三相异步电动机的降压启动控制线路_第1页
1/31

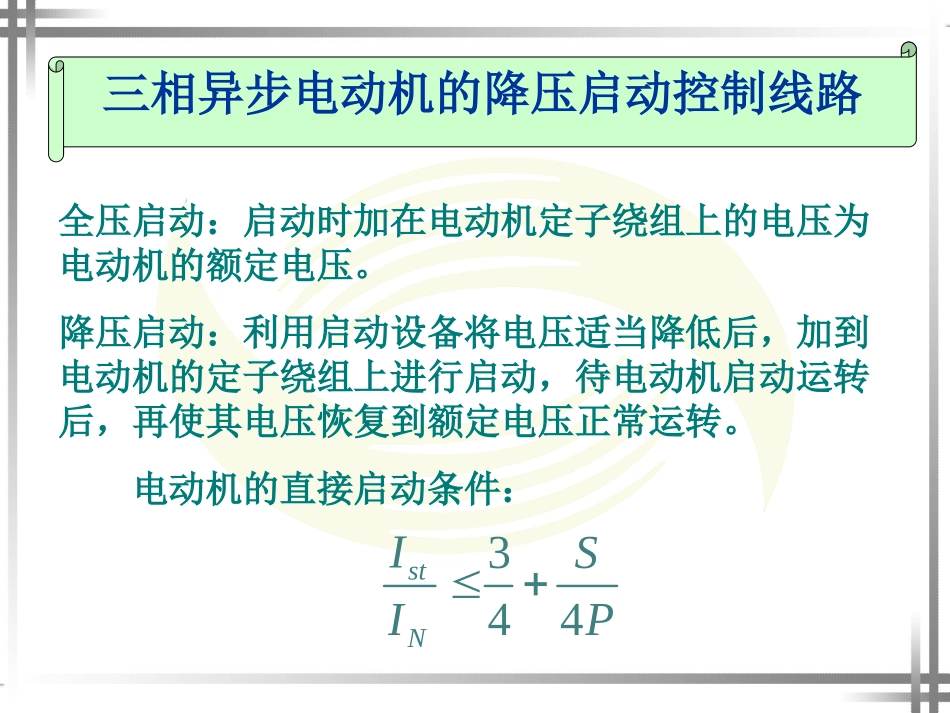

三相异步电动机的降压启动控制线路_第2页
2/31

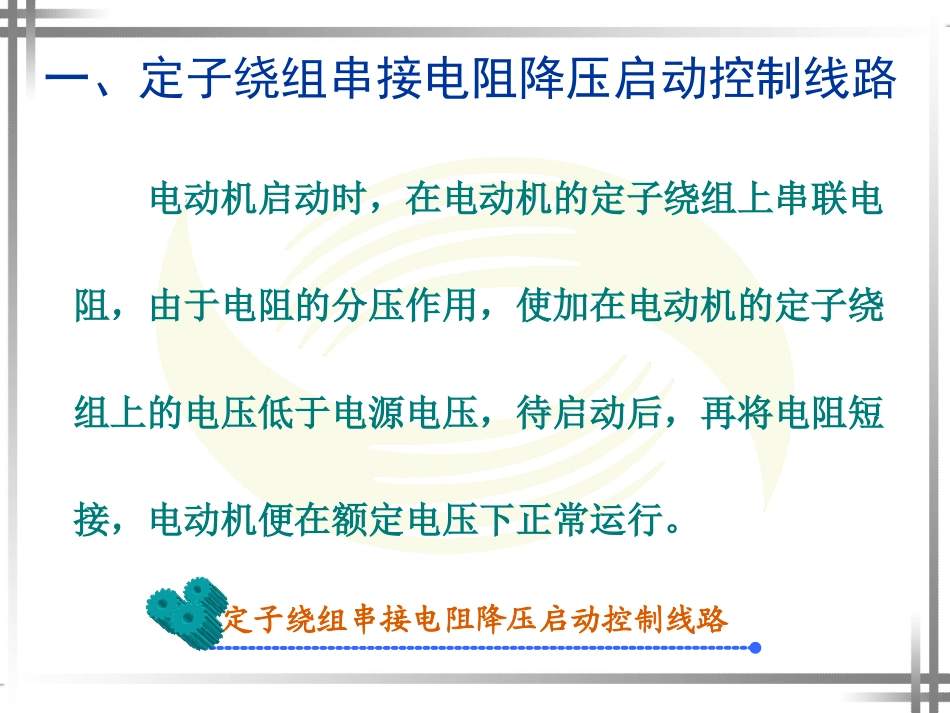

三相异步电动机的降压启动控制线路_第3页
3/31
课前检测课前检测1.设备对起动的要求:(1)(2)。2.直接起动的经验公式:。3.三相笼型异步电动机常见的降压起动方式有________和________及_______。4.三相笼型异步电动机采用Y/△起动时,起动转矩只有全压起动的________,起动线电流只有全压起动的________,该方式只适合________的电动机,适合________负载的场合。5.线绕转子的异步电动机的起动方式有________及________,其中________适合重载起动。6.当三相异步电动机采用自耦变压器80%的抽头降压启动时,电源供给电动机的启动电流为直接启动的__________倍,电动机定子绕组的线电流为直接启动的__________倍,启动转矩为直接启动的__________倍。三相异步电动机的降压启动控制线路344stNISIP全压启动:启动时加在电动机定子绕组上的电压为电动机的额定电压。降压启动:利用启动设备将电压适当降低后,加到电动机的定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转。电动机的直接启动条件:一、定子绕组串接电阻降压启动控制线路电动机启动时,在电动机的定子绕组上串联电阻,由于电阻的分压作用,使加在电动机的定子绕组上的电压低于电源电压,待启动后,再将电阻短接,电动机便在额定电压下正常运行。定子绕组串接电阻降压启动控制线路1.按钮与接触器控制定子绕组串接电阻降压启动2.时间继电器控制串联电阻降压启动KM1M3~L1L2L3FU1FU2KM1KM2FRSB1SB2KM1KM2KM1KM2FRUVWQSKM2RKT课堂检测课堂检测KTKM1L1L2L3FU1FU2KM1KM2SB1SB2KM1KM2KM1KM2UVWQSKM2RKT按下SB1,KM1线圈得电M3~FRFRKT课堂检测课堂检测KM1L1L2L3FU1FU2KM1KM2SB1SB2KM1KM2KM1KM2UVWQSKM2RKTKM1自锁闭合,KM1主触头闭合,电动机降压启动KM1动合触头闭合,KT线圈得电M3~FRFRKT课堂检测课堂检测KM1L1L2L3FU1FU2KM1KM2SB1SB2KM1KM2KM1KM2UVWQSKM2RKTKM2联锁断开,KM1线圈失电M3~FRFRKTKT延时闭合,KM2线圈得电课堂检测课堂检测KM1L1L2L3FU1FU2KM1KM2SB1SB2KM1KM2KM1KM2UVWQSKM2RKTKM1自锁断开KM1主触头断开电动机全压运行KM1动合触头断开,KT线圈失电,KT延时闭合触头瞬时断开M3~FRFRKT课堂检测课堂检测直击高考直击高考(2016)63.(8分)如图所示为三相异步电动机定子串电阻降压起动控制电路。(1)电阻R作用是什么?(2)电路中FU、FR、KM各实现什么保护功能?(3)电动机在起动和正常运行时交流接触器KM1、KM2的得电情况。电动机启动时,把电动机的定子绕组接成星形,电动机定子绕组电压低于电源电压起动,启动即将完毕时再恢复成三角形,电动机便在额定电压下正常运行。二、Y—△降压启动控制线路1.按钮、接触器控制Y—△降压启动控制线路2.时间继电器自动控制Y—△降压启动控制线路L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△KMYKTM3~FRFR课堂检测课堂检测L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△降压启动:按下SB1KT线圈得电KMY线圈得电KMYKTM3~FRFR课堂检测课堂检测L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△KMY主触头闭合KMY动合触头闭合KMY动断触头断开KM自锁触头闭合KM主触头闭合电动机降压启动KMYKTM3~FRFR课堂检测课堂检测L1L2L3FU1FU2KMKM△SB1SB2KMUVWQSKMYKMKMYKM△KMYKTKM△KT动断触头延时分断KMY线圈失电KMY主触头断开KMY动合触头断开KMY动断触头闭合KM△主触头闭合KM△动断触头断开KT线圈失电电动机全压运行KMYKTM3~FRFR课堂检测课堂检测直击高考直击高考(2015)63.(8分)如图所示为三相异步电动机的Y-△降压起动电气控制线路,M为Y225M-4型电动机,其额定数据如下表所示。功率转速电压效率功率因素Ist/INTst/TNTm/TN45kW1480r/min380V92.3%0.887.01.92.2试回答以下问题:(1)通过电机额定数据可得知该电机的额定转差率SN和最大转矩Tm分别为多少?(2)在电路的保护环节中,热继电器和交流接触器分别起什么作用?(3)该电路中的时间继电器应选择何种延时方式?(4)电动机在降压起动运行时,哪几个接触器处于吸合状态?(5)在KM3线圈与KM2常闭辅助触头的串联支路中,如果不串接KM2常闭辅助触头,电动机的主电路会发生什么情况?三、自耦变压器降压启动控制线路自耦变压器降压启动...
