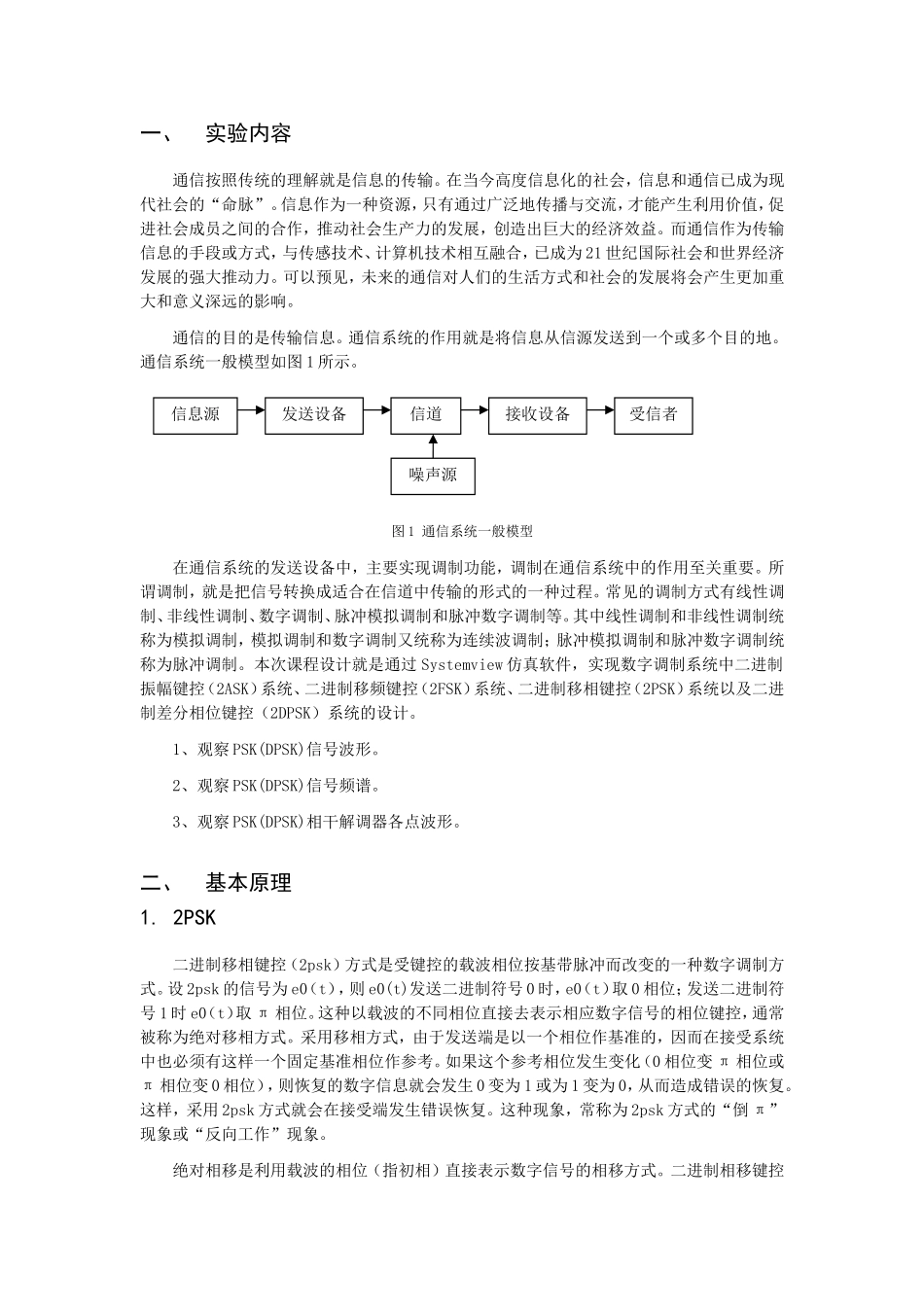

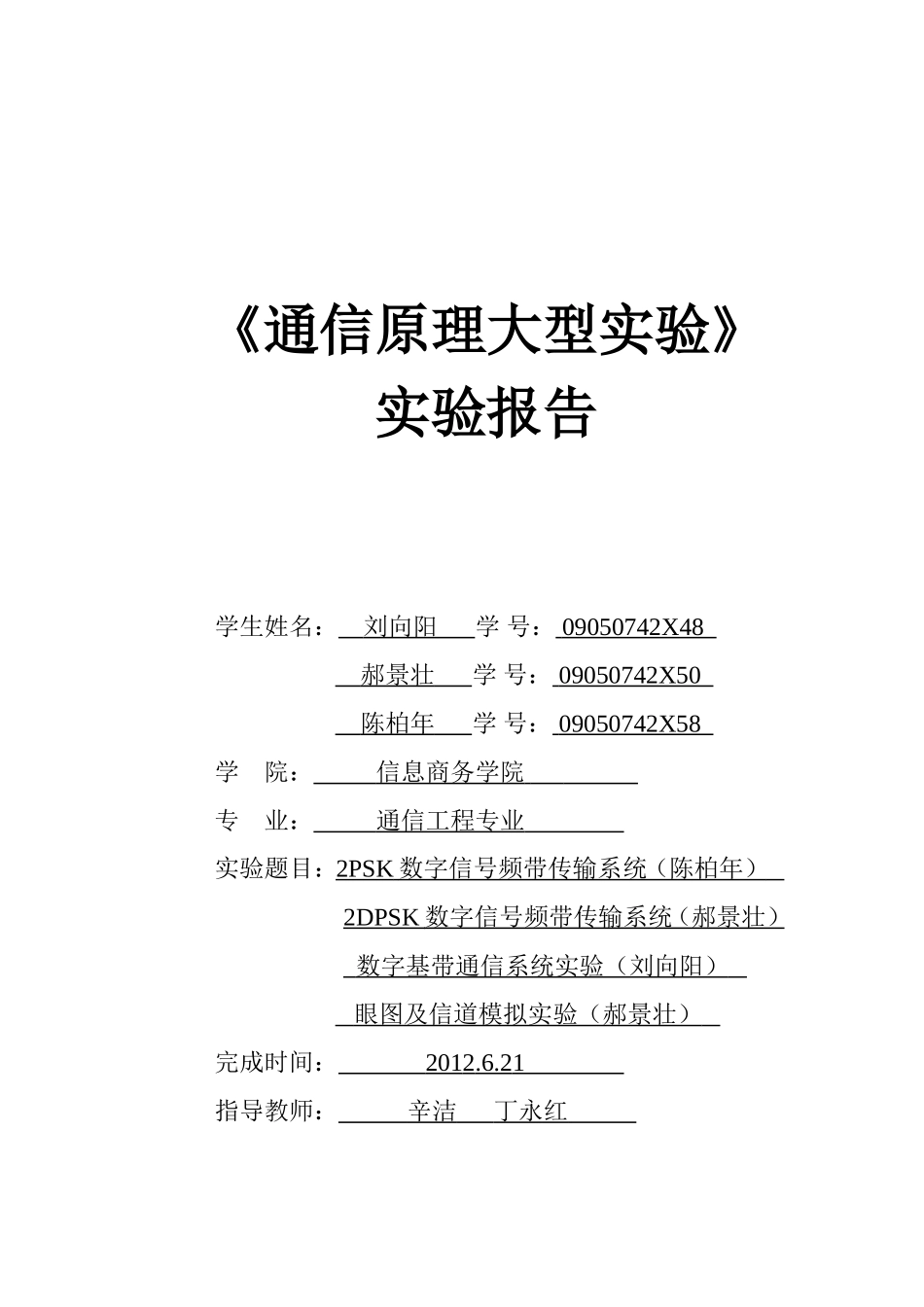

《通信原理大型实验》实验报告学生姓名：刘向阳学号：09050742X48郝景壮学号：09050742X50陈柏年学号：09050742X58学院：信息商务学院专业：通信工程专业实验题目：2PSK数字信号频带传输系统（陈柏年）2DPSK数字信号频带传输系统（郝景壮）数字基带通信系统实验（刘向阳）眼图及信道模拟实验（郝景壮）完成时间：2012.6.21指导教师：辛洁丁永红一、实验内容通信按照传统的理解就是信息的传输。在当今高度信息化的社会，信息和通信已成为现代社会的“命脉”。信息作为一种资源，只有通过广泛地传播与交流，才能产生利用价值，促进社会成员之间的合作，推动社会生产力的发展，创造出巨大的经济效益。而通信作为传输信息的手段或方式，与传感技术、计算机技术相互融合，已成为21世纪国际社会和世界经济发展的强大推动力。可以预见，未来的通信对人们的生活方式和社会的发展将会产生更加重大和意义深远的影响。通信的目的是传输信息。通信系统的作用就是将信息从信源发送到一个或多个目的地。通信系统一般模型如图1所示。图1通信系统一般模型在通信系统的发送设备中，主要实现调制功能，调制在通信系统中的作用至关重要。所谓调制，就是把信号转换成适合在信道中传输的形式的一种过程。常见的调制方式有线性调制、非线性调制、数字调制、脉冲模拟调制和脉冲数字调制等。其中线性调制和非线性调制统称为模拟调制，模拟调制和数字调制又统称为连续波调制；脉冲模拟调制和脉冲数字调制统称为脉冲调制。本次课程设计就是通过Systemview仿真软件，实现数字调制系统中二进制振幅键控（2ASK）系统、二进制移频键控（2FSK）系统、二进制移相键控（2PSK）系统以及二进制差分相位键控（2DPSK）系统的设计。1、观察PSK(DPSK)信号波形。2、观察PSK(DPSK)信号频谱。3、观察PSK(DPSK)相干解调器各点波形。二、基本原理1.2PSK二进制移相键控（2psk）方式是受键控的载波相位按基带脉冲而改变的一种数字调制方式。设2psk的信号为e0（t），则e0(t)发送二进制符号0时，e0（t）取0相位；发送二进制符号1时e0（t）取π相位。这种以载波的不同相位直接去表示相应数字信号的相位键控，通常被称为绝对移相方式。采用移相方式，由于发送端是以一个相位作基准的，因而在接受系统中也必须有这样一个固定基准相位作参考。如果这个参考相位发生变化（0相位变π相位或π相位变0相位），则恢复的数字信息就会发生0变为1或为1变为0，从而造成错误的恢复。这样，采用2psk方式就会在接受端发生错误恢复。这种现象，常称为2psk方式的“倒π”现象或“反向工作”现象。绝对相移是利用载波的相位（指初相）直接表示数字信号的相移方式。二进制相移键控信息源发送设备信道接收设备受信者噪声源中，通常用相位0和来分别表示“0”或“1”。2PSK已调信号的时域表达式为这里，s(t)与2ASK及2FSK时不同，为双极性数字基带信号，即式中，g(t)是高度为1，宽度为的门函数；因此，在某一个码元持续时间内观察时,有，或π。当码元宽度为载波周期的整数倍时，2PSK信号的典型波形如下图，2PSK信号的模拟调制法框图（a）；图（b）是产生2PSK信号的键控法框图，就模拟调制法而言，与产生2ASK信号的方法比较，只是对s(t)要求不同，因此2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号。而就键控法来说，用数字基带信号s(t)控制开关电路，选择不同相位的载波输出，这时s(t)为单极性NRZ或双极性NRZ脉冲序列信号均可。2.2DPSK2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。则数字信息序列与2DPSK信号的码元相位关系可举例表示如2PSK信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调.在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。定义为本码元初相与前一码元初相之差，假设：→数字信...
