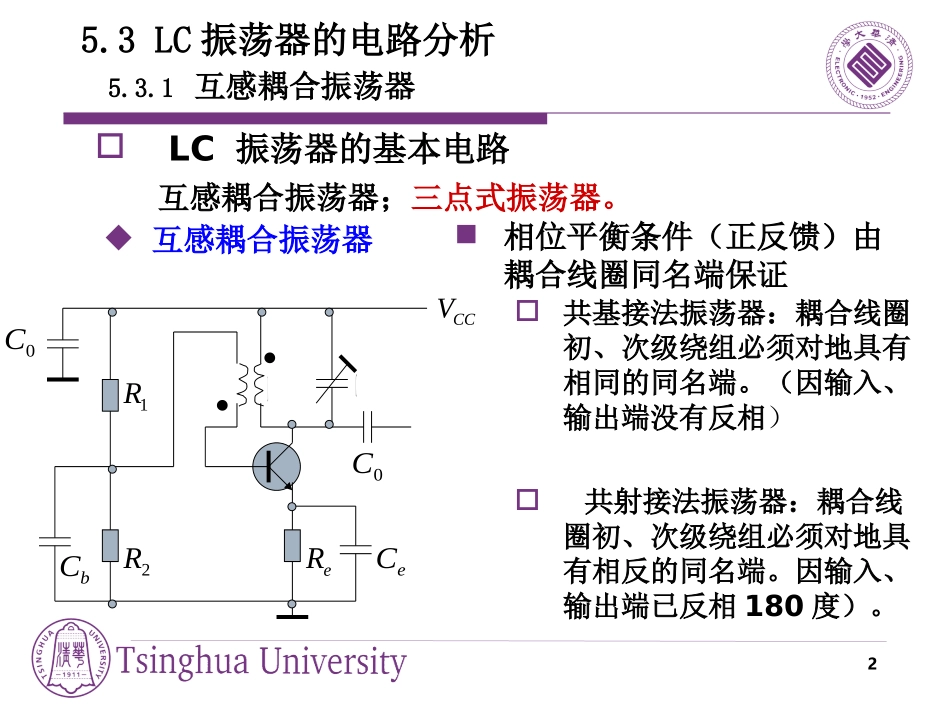

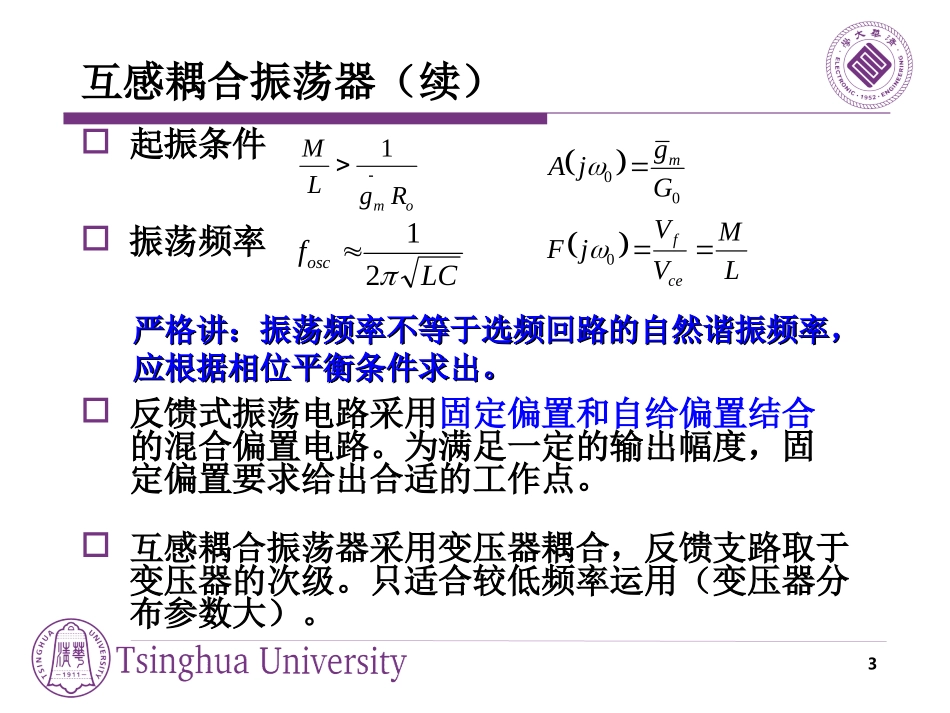

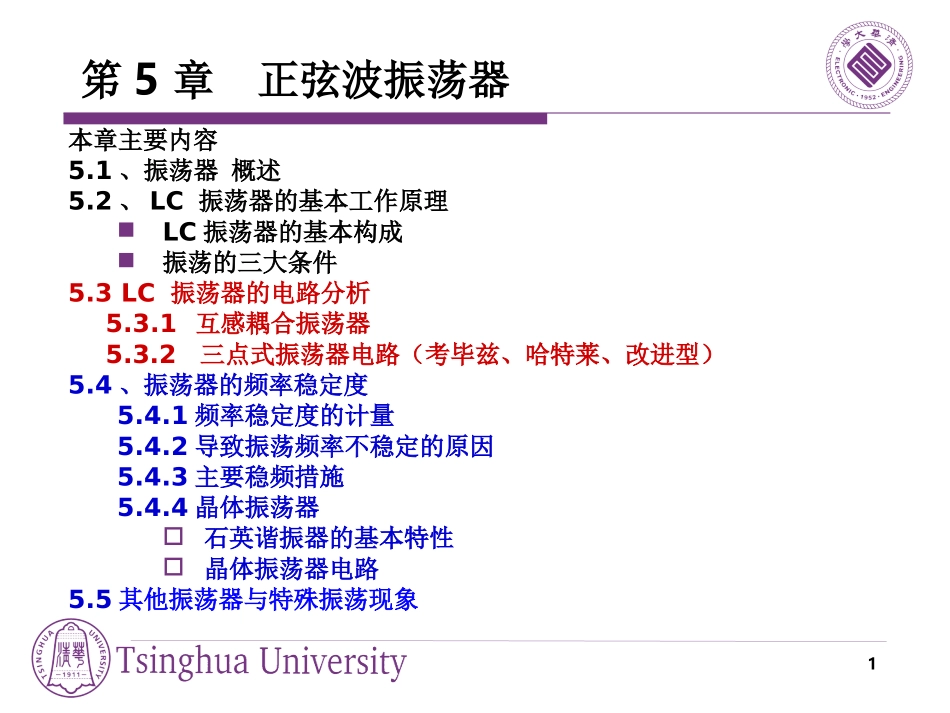

1笫5章正弦波振荡器本章主要内容5.1、振荡器概述5.2、LC振荡器的基本工作原理LC振荡器的基本构成振荡的三大条件5.3LC振荡器的电路分析5.3.1互感耦合振荡器5.3.2三点式振荡器电路（考毕兹、哈特莱、改进型）5.4、振荡器的频率稳定度5.4.1频率稳定度的计量5.4.2导致振荡频率不稳定的原因5.4.3主要稳频措施5.4.4晶体振荡器石英谐振器的基本特性晶体振荡器电路5.5其他振荡器与特殊振荡现象25.3LC振荡器的电路分析5.3.1互感耦合振荡器LC振荡器的基本电路互感耦合振荡器；三点式振荡器。互感耦合振荡器eR1R2RCCV0CbCeCCL0C相位平衡条件（正反馈）由耦合线圈同名端保证共基接法振荡器：耦合线圈初、次级绕组必须对地具有相同的同名端。（因输入、输出端没有反相）共射接法振荡器：耦合线圈初、次级绕组必须对地具有相反的同名端。因输入、输出端已反相180度）。3互感耦合振荡器（续）LMVVjFGgjAcefm000起振条件omRgLM1振荡频率LCfosc21严格讲：振荡频率不等于选频回路的自然谐振频率，严格讲：振荡频率不等于选频回路的自然谐振频率，应根据相位平衡条件求出。应根据相位平衡条件求出。反馈式振荡电路采用固定偏置和自给偏置结合的混合偏置电路。为满足一定的输出幅度，固定偏置要求给出合适的工作点。互感耦合振荡器采用变压器耦合，反馈支路取于变压器的次级。只适合较低频率运用（变压器分布参数大）。4振荡器选频回路的Q值尽可能高如果直接从集电极输出端（LC回路两端）取电压反馈回输入端，小的晶体管输入电阻并联在LC谐振回路两端，会大大降低回路的谐振阻抗和Q值。降低Q值的直接后果是降低了放大器的增益，可能使得环路增益小于1而无法起振；Q降低的第二个后果是降低了振荡器的频率稳定度必须提高放大器输入端对LC并联谐振回路的接入阻抗，在反馈支路上进行阻抗变换。阻抗变换的方法一般分两种，一是采用变压器互感耦合(互感耦合振荡器)，二是采用部分接入（电容抽头、电感抽头）方式(三点式振荡器)。55.3.2三点式振荡器返回返回电容耦合（电容反馈型）振荡器。自耦变压器耦合（电感反馈型）振荡器。三点式振荡器是指LC回路的三个端点与晶体管或场效应管三个电极直接连接的一种振荡器。ceVebV1C2CLceVebVL2L1CC三点式振荡器61.电容反馈型－考毕兹（Colpitts）振荡器（1）分析电路的相位平衡条件：回路是谐振状态，应与倒相。ceVbeV0i0反馈电压：。正反馈。ceCCfVV21返回fV1bRbCCCV2bReRCC2C1CeCRFCL2C1CbeVceVcIbIfVLILceVbeV.LI00输出输出LCLC22为感性支路为感性支路7考毕兹（Colpitts）振荡器（续1）（2）分析电路的起振条件：LiRPRCIOROC1C2CiCceVbeVLCIOR'1C'2C'iR'PR.OCCC1'1iCCC2'21'2'121pCCCCCCvvFiOcebe＝2'FRRii返回FF是反馈系数，也是是反馈系数，也是RRii折合到管子折合到管子CECE端的接端的接入系数入系数。。AA？？FF？？ccee返回返回22ccee1p8PPPRpRCCCR222'2'1'2')(iPORFRpRR222111FRpRFRPOi)11(22根据起振条件AF>1，得出：晶体管晶体管CECE端的谐振电阻端的谐振电阻iiRRVVA/0是回路两端折合到管子是回路两端折合到管子CECE端的接入系数。端的接入系数。RRoo输出电阻，输出电阻，RRpp回路回路谐振电阻。谐振电阻。考毕兹（Colpitts）振荡器（续2）2pccee9讨论考毕兹电路参数对起振条件的影响：FRpRFRPOi)11(22iPORFRpRR222111当回路损耗可忽略，，得出：OPRRp22FFRROi1当一定时，的选取应两方面考虑：OiRRF第一项：越大，保证起振的A越小，即较小即可起振。F第二项：越大，不容易起振。晶体管的输入电阻反映到回路两端的电阻越小，减小，Q下降，放大倍数下降。FiRR考毕兹（Colpitts）振荡器（续3）10F太大、太小都不利起振，只有一段范围内较合适。原因：F过小，反馈不足，回路能量的补充不足以弥补回路的损耗，使振荡最终不能建立；F过大，输入电路与回路耦合过紧，使Q值降低，增益减小，环路负载过重，振荡也难以发生...
