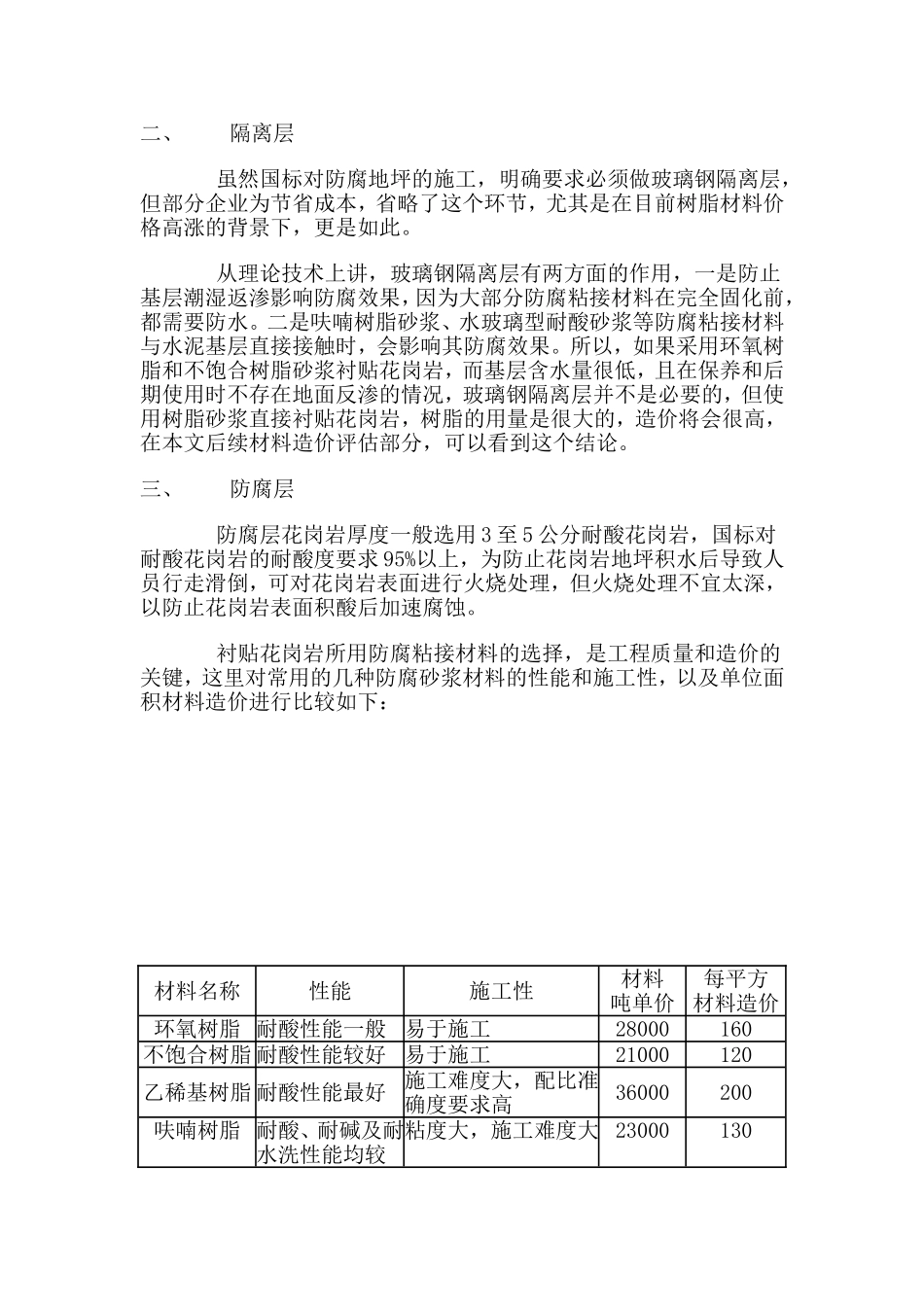

铅酸蓄电池化成车间耐酸花岗岩防腐地坪施工技术方案及材料造价比较(2011/05/0716:49)目录：公司动态浏览字体：大中小铅酸蓄电池化成车间耐酸花岗岩防腐地坪施工技术方案及材料造价比较（望城县洪明耐酸花岗岩石材厂代维2011-05-08）铅酸蓄电池化成时，滴落的稀硫酸化成溶液及酸性环境不断腐蚀车间地坪，早前普遍的防腐方案是使用环氧树脂地坪，其主要缺陷是承压性能不佳，在推车反复碾压后，易出现地坪脱层，进而脱落。在建筑伸缩接缝处和水沟、墙裙拐角等结构处，环氧树脂地坪也极易产生裂缝，导致失效。目前主流的防腐方案是使用花岗岩防腐地坪，使用防腐的粘接材料衬贴耐酸花岗岩，较好的解决了承压问题和伸缩应力问题，同时也保证了较好的耐酸防腐性能，造价自然比单纯的环氧地坪要高，本文的目的，就是分析不同的花岗岩防腐施工技术方案的性能优缺点及材料造价，给各使用厂家提供参考。按照GB50212-2002《建筑防腐蚀工程施工及验收规范》的要求，地坪防腐主要有四个主要环节，即基层处理、隔离层、防腐层、勾缝处理，以下分四个方面进行不同施工技术方案的分析：一、基层处理传统的做法，同时也是国标要求的，是在混凝土基础上用水泥砂浆找平，找平的目的，一是保持防腐层施工后地坪的平整度，二是基层的平整，能较明显的节约防腐粘接材料，因为防腐粘接材料成本是防腐工程成本的主要组成部分。其实，更好的方案是，在施工混凝土基础时，一次性保证基础的平整度，甚至可以用机械或手工收平处理（混凝土表面未固化前），这样做的好处是，可以避免水泥砂浆找平层在使用过程中出现与混凝土基础脱层的现象，同时也可以节省砂浆找平的人工，实践证明这种方案是完全可行的，类似篮球场地坪的施工方法。二、隔离层虽然国标对防腐地坪的施工，明确要求必须做玻璃钢隔离层，但部分企业为节省成本，省略了这个环节，尤其是在目前树脂材料价格高涨的背景下，更是如此。从理论技术上讲，玻璃钢隔离层有两方面的作用，一是防止基层潮湿返渗影响防腐效果，因为大部分防腐粘接材料在完全固化前，都需要防水。二是呋喃树脂砂浆、水玻璃型耐酸砂浆等防腐粘接材料与水泥基层直接接触时，会影响其防腐效果。所以，如果采用环氧树脂和不饱合树脂砂浆衬贴花岗岩，而基层含水量很低，且在保养和后期使用时不存在地面反渗的情况，玻璃钢隔离层并不是必要的，但使用树脂砂浆直接衬贴花岗岩，树脂的用量是很大的，造价将会很高，在本文后续材料造价评估部分，可以看到这个结论。三、防腐层防腐层花岗岩厚度一般选用3至5公分耐酸花岗岩，国标对耐酸花岗岩的耐酸度要求95%以上，为防止花岗岩地坪积水后导致人员行走滑倒，可对花岗岩表面进行火烧处理，但火烧处理不宜太深，以防止花岗岩表面积酸后加速腐蚀。衬贴花岗岩所用防腐粘接材料的选择，是工程质量和造价的关键，这里对常用的几种防腐砂浆材料的性能和施工性，以及单位面积材料造价进行比较如下：材料名称性能施工性材料吨单价每平方材料造价环氧树脂耐酸性能一般易于施工28000160不饱合树脂耐酸性能较好易于施工21000120乙稀基树脂耐酸性能最好施工难度大，配比准确度要求高36000200呋喃树脂耐酸、耐碱及耐水洗性能均较粘度大，施工难度大23000130好钠水玻璃耐稀酸性能一般易于施工，需进行酸货处理，固化保养时间较长80020KP1耐酸性能较好易于施工，需进行酸货处理250050数据说明：1、材料吨单价参照湖南和广东地区出厂价，环氧树脂相对易于购买，一般各地均有销售，其它防腐材料受产地和其它因素影响，在施工当地不一定能够购买到，将增加运费成本，提升工程造价。2、每平方材料造价以600*300*30mm花岗岩板施工作为计算依据，结合层厚度按10mm计算，接缝宽度按5mm计算，接缝方式采用挤缝施工。实际施工过程中，如果使用600*400*40mm的花岗岩规格，可以减少接缝数量，从而部分节约粘接材料，但施工难度会增加，较难保证结合层密实度。如果基层平整度较好，树脂类材料的结合层或小于10mm，从而节约最多20%至30%的粘接材料。如果采用50mm厚度花岗岩，施工时需采用勾缝施工，各材料的每平方造价均会按比例上升。四、勾缝处理如果采用30mm厚度花岗岩...
