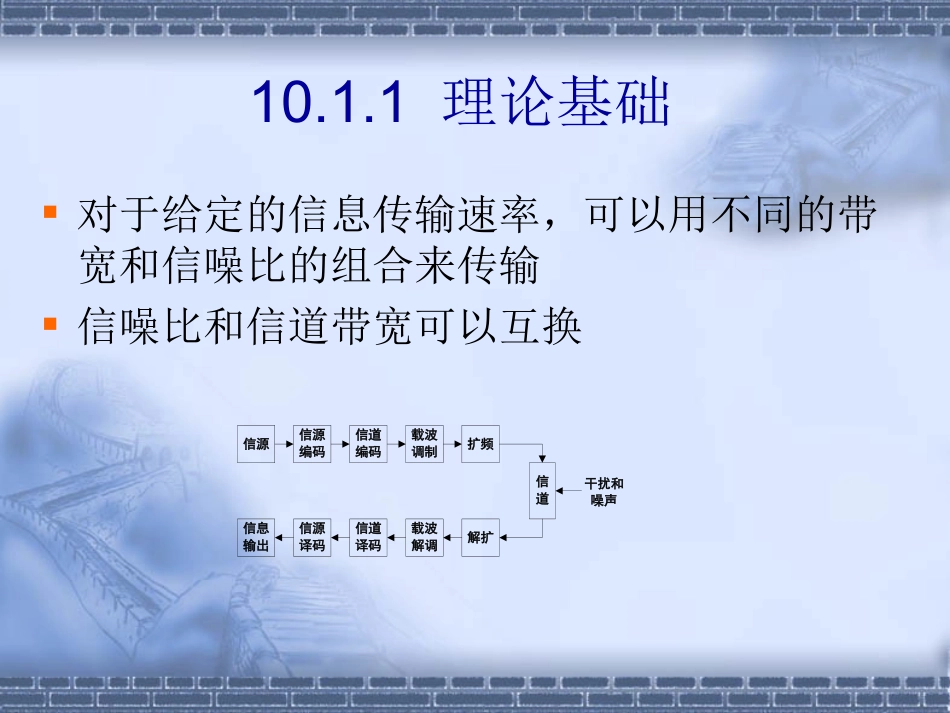

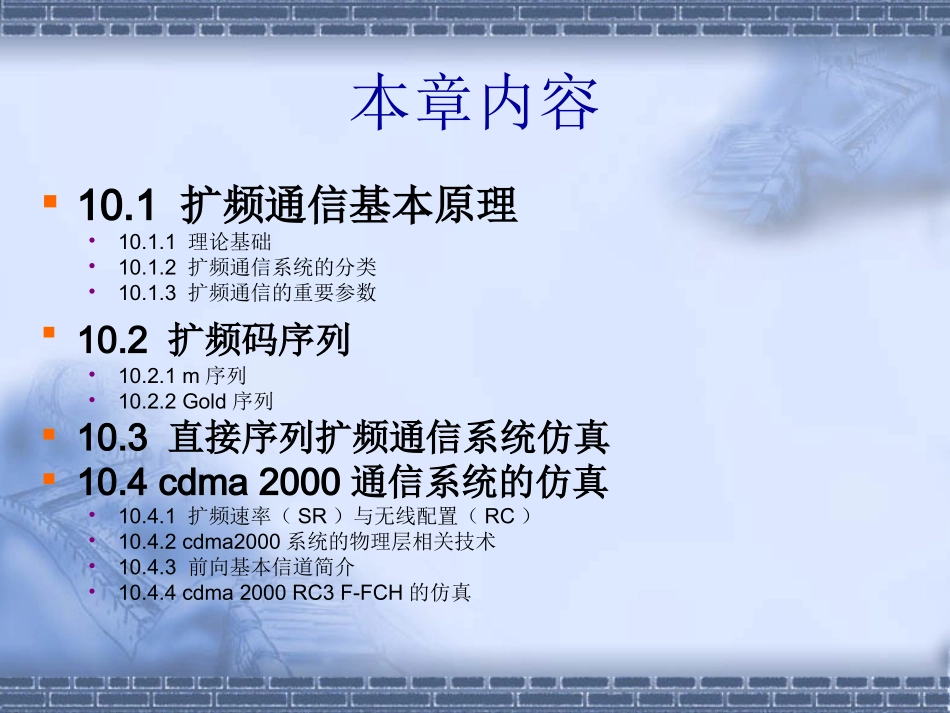

第10章CDMA系统仿真本章内容10.1扩频通信基本原理•10.1.1理论基础•10.1.2扩频通信系统的分类•10.1.3扩频通信的重要参数10.2扩频码序列•10.2.1m序列•10.2.2Gold序列10.3直接序列扩频通信系统仿真10.4cdma2000通信系统的仿真•10.4.1扩频速率（SR）与无线配置（RC）•10.4.2cdma2000系统的物理层相关技术•10.4.3前向基本信道简介•10.4.4cdma2000RC3F-FCH的仿真10.1.1理论基础对于给定的信息传输速率，可以用不同的带宽和信噪比的组合来传输信噪比和信道带宽可以互换信源信源编码信道编码载波调制扩频解扩载波解调信道译码信源译码信息输出信道干扰和噪声10.1.2扩频通信系统的分类直接序列扩频（DS）跳频扩频（FH）跳时扩频（TH）混合方式（以上三种基本方式的不同组合）扩频调制数据调制信道二进制信息扩频码发生器载波发生器数据解调载波发生器解扩解扩码发生器恢复信息10.1.3扩频通信的重要参数处理增益和干扰容限处理增益一般也称为扩频增益，定义为接收机相关器输出信噪比和接收机相关器的输入信噪比之比为了描述扩频系统在干扰环境下的工作性能，引入干扰容限的概念干扰容限可以解释为：当干扰功率超过信号功率时，系统就不能正常工作//ooiiSNGSN/jsooMGLSNjM10.2.1m序列10.2.2Gold序列10.4.1扩频速率（SR）与无线配置（RC）扩频速率是指cdma2000信道调制中采用的载波数目。对于采用一个载波的调制方式（即占用1.25MHz的带宽）的cdma2000系统，它的扩频速率等于1（SR1）；而对于采用3个载波的调制方式，它占用3.75MHz带宽，扩频速率等于3（SR3）。在cdma2000系统中，前向信道和反向信道可以采用多种传输速率和帧长，这些传输速率和帧长可以划分成不同的无线配置。cdma2000前向信道共有9种无线配置（RC）方式。其中前向链路RC1和RC2是分别对应于IS-95中的两种传输速率。RC3~RC5对应cdma20001x，RC6~RC9则对应cdma20003x。10.4.2cdma2000系统的物理层相关技术编码技术:前向链路采用卷积码或Turbo码来作为前向差错控制交织技术扩频码:PN码、Walsh码和准正交函数前向链路复扩频Walsh码基带滤波器IQPNIPNQ+-+-cos2cft基带滤波器sin2cft++数据输出IQ复扩频10.4.3前向基本信道简介前向基本信道属于前向业务信道，用于给一个指定的基站传输用户和信令的信息，每一个前向业务信道占用一个前向基本信道。除配置为RC1和RC2时F-FCH的帧长应为20ms外，其余7种配置下F-FCH的帧长都有5ms和20ms2种选择。数据速率和帧长的变化范围都必须以帧为单位，即后一帧和前一帧的数据速率和帧长可以不一样，但在一帧之内必须是保持不变的。尽管各帧之间的数据速率可以变化，但调制符号速率（交织器输入端）必须保持为一个常数，这一点是通过对不大于7.2kbps的数据速率进行码重复而实现的。前向基本信道工作在RC1时，传输信息的可变速率有9600，4800，2400和1200bps，当工作在RC3、RC4、RC6和RC7时，可变数据速率有9600，4800，2700和1500bps。
