设某商业集团的商品供应管理系统E-R图分析设计VIP免费

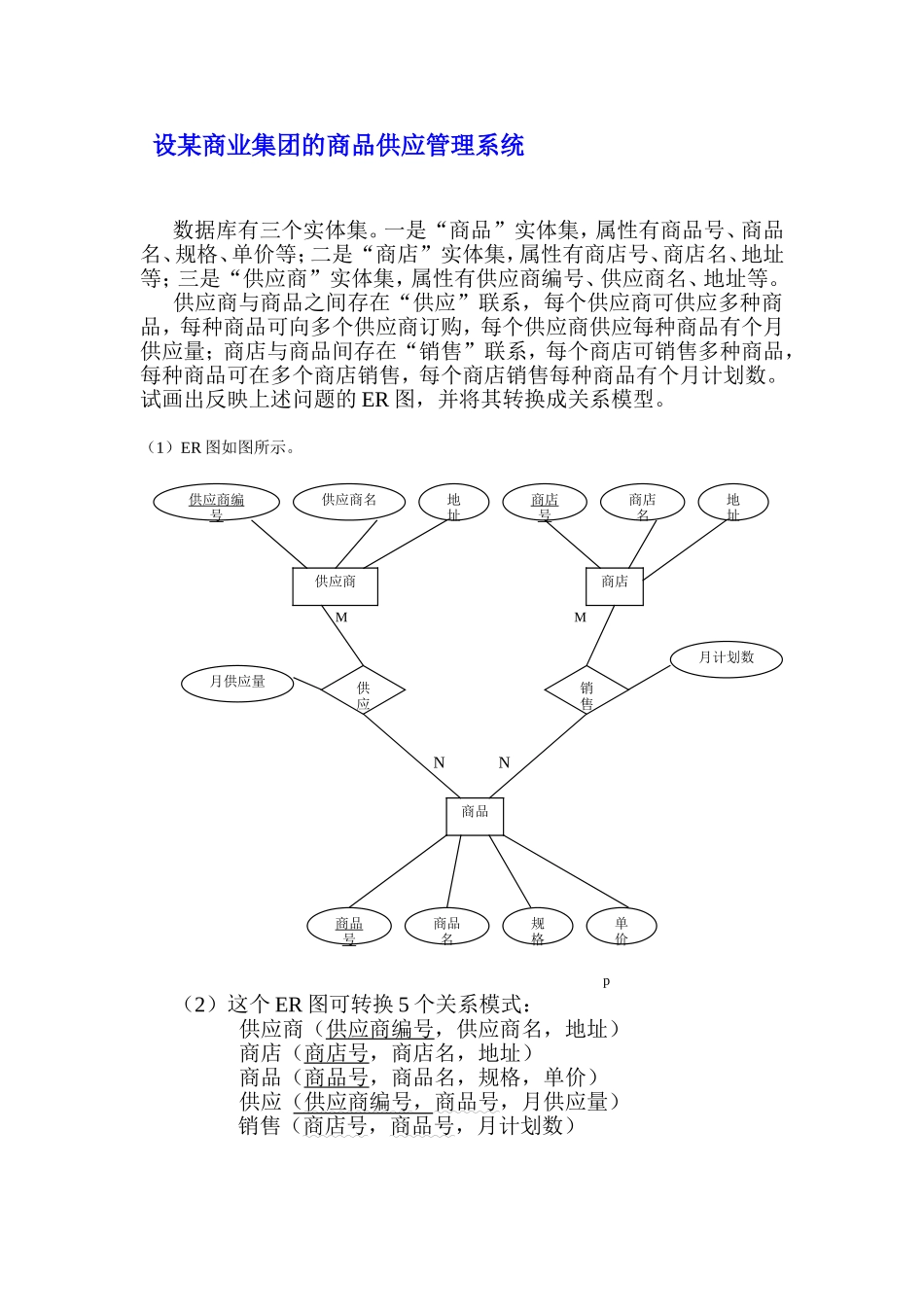

设某商业集团的商品供应管理系统E-R图分析设计_第1页
1/1
设某商业集团的商品供应管理系统数据库有三个实体集。一是“商品”实体集,属性有商品号、商品名、规格、单价等;二是“商店”实体集,属性有商店号、商店名、地址等;三是“供应商”实体集,属性有供应商编号、供应商名、地址等。供应商与商品之间存在“供应”联系,每个供应商可供应多种商品,每种商品可向多个供应商订购,每个供应商供应每种商品有个月供应量;商店与商品间存在“销售”联系,每个商店可销售多种商品,每种商品可在多个商店销售,每个商店销售每种商品有个月计划数。试画出反映上述问题的ER图,并将其转换成关系模型。(1)ER图如图所示。MMNNp(2)这个ER图可转换5个关系模式:供应商(供应商编号,供应商名,地址)商店(商店号,商店名,地址)商品(商品号,商品名,规格,单价)供应(供应商编号,商品号,月供应量)销售(商店号,商品号,月计划数)供应商编号供应商名商品供应商商店名地址规格单价商店号商店地址商品号月计划数月供应量商品名销售供应
