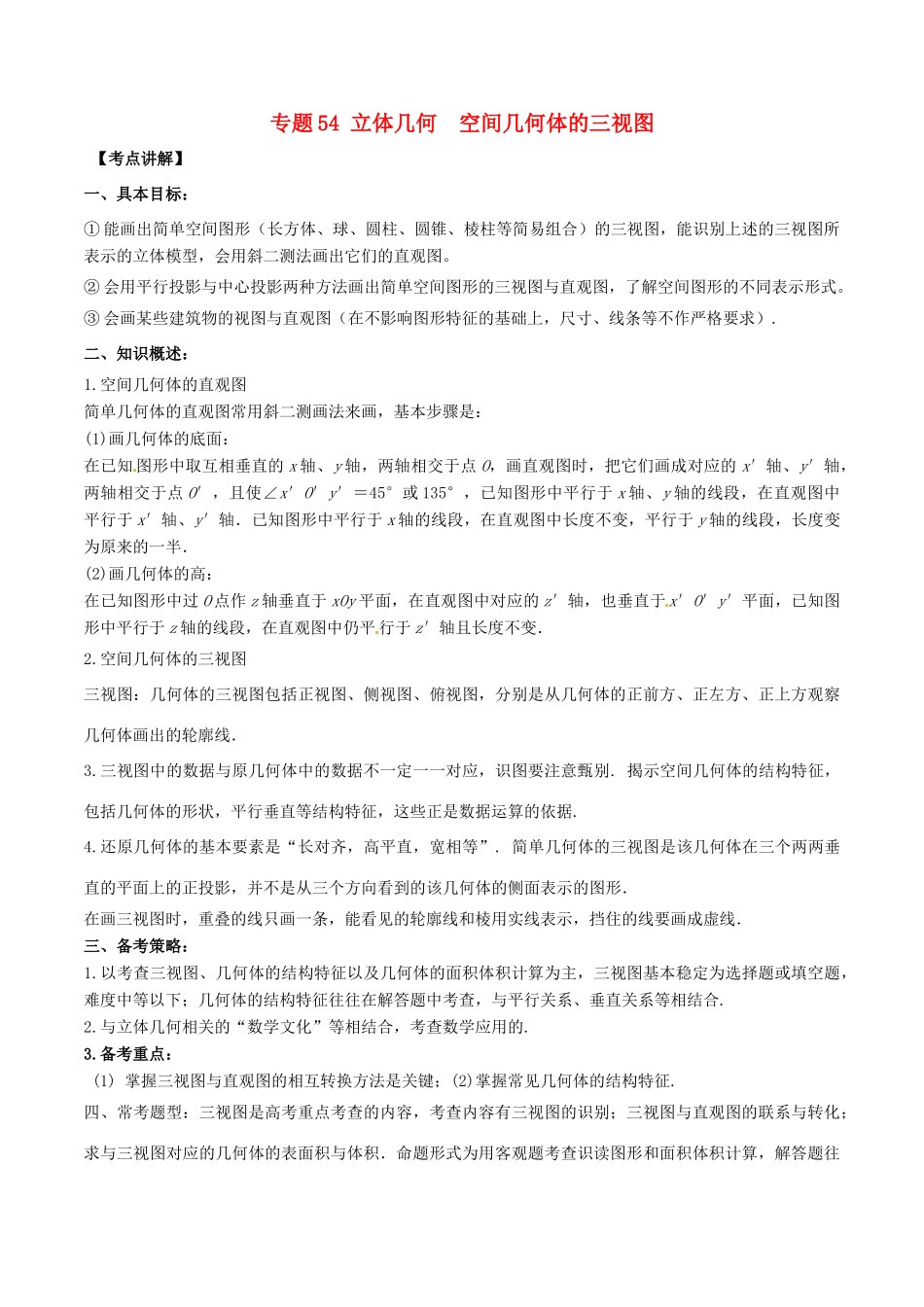

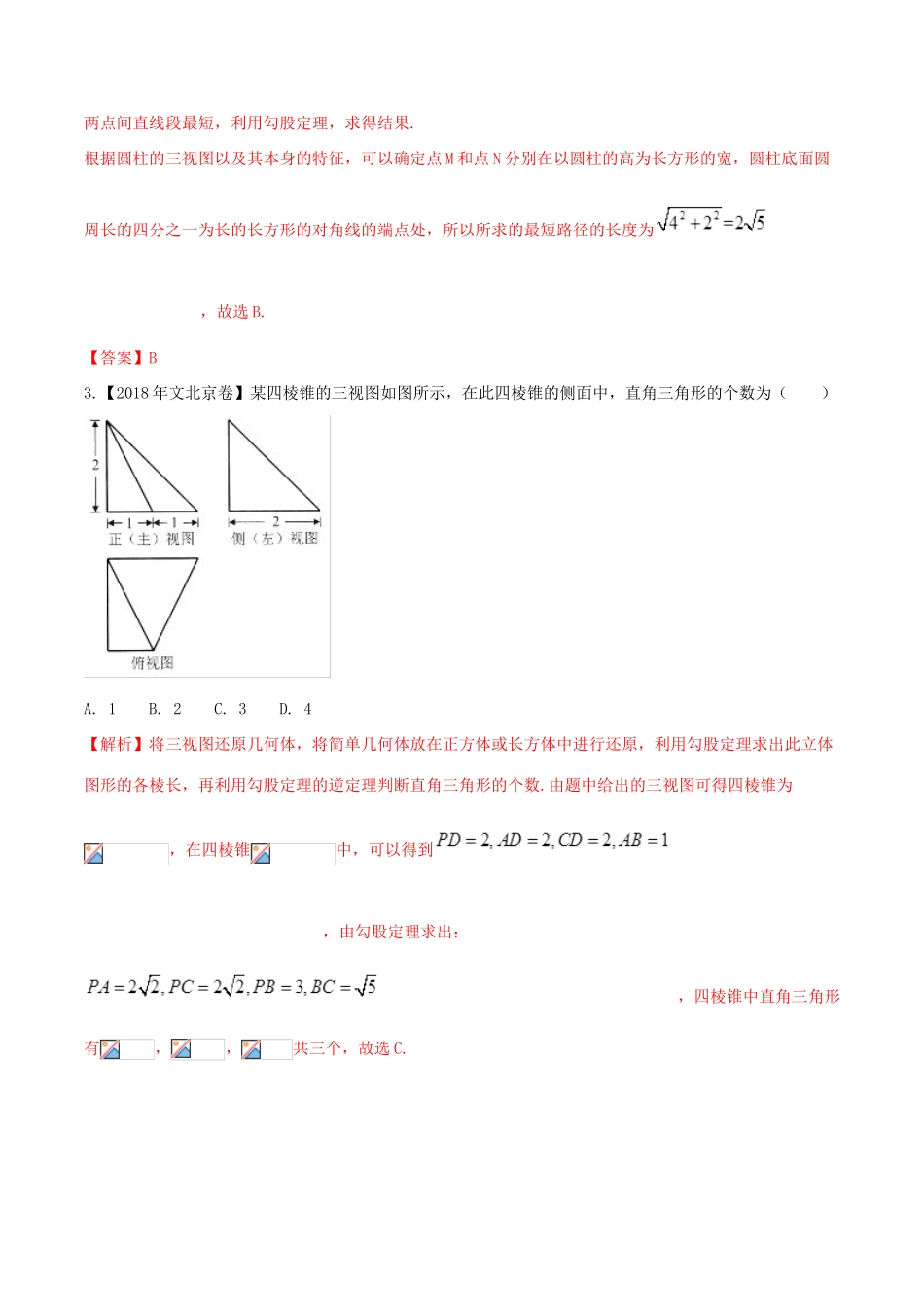

专题54立体几何空间几何体的三视图【考点讲解】一、具本目标：①能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等简易组合）的三视图，能识别上述的三视图所表示的立体模型，会用斜二测法画出它们的直观图。②会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式。③会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）.二、知识概述：1.空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面：在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高：在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．2.空间几何体的三视图三视图：几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．3.三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别.揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.4.还原几何体的基本要素是“长对齐，高平直，宽相等”.简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．三、备考策略：1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1)掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.四、常考题型：三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征．【真题分析】1.【2018年浙江卷】某几何体的三视图如图所示（单位：cm），则该几何体的体积（单位：cm3）是A.2B.4C.6D.8【解析】分析:先还原几何体为一直四棱柱，再根据柱体体积公式求结果.根据三视图可得几何体为一个直四棱柱，高为2，底面为直角梯形，上下底分别为1，2，梯形的高为2，因此几何体的体积为选C.【答案】C2.【2018年理新课标I卷】某圆柱的高为2，底面周长为16，其三视图如右图．圆柱表面上的点在正视图上的对应点为，圆柱表面上的点在左视图上的对应点为，则在此圆柱侧面上，从到的路径中，最短路径的长度为（）A.B.C.3D.2【解析】分析：首先根据题中所给的三视图，得到点M和点N在圆柱上所处的位置，点M在上底面上，点N在下底面上，并且将圆柱的侧面展开图平铺，点M、N在其四分之一的矩形的对角线的端点处，根据平面上两点间直线段最短，利用勾股定理，求得结果.根据圆柱的三视图以及其本身的特征，可以确定点M和点N分别在以圆柱的高为长方形的宽，圆柱底面圆周长的四分之一为长的长方形的对角线的端点处，所以所求的最短路径的长度为，故选B.【答案】B3.【2018年文北京卷】某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为（）A.1B.2C.3D.4【解析】将三视图还原几何体，将简单几何体放在正方体或长方体中进行还原，利用勾股定理求出此立体图形的各棱长，再利用勾股定理的逆定理判断直角三角形的个数.由题中给出的三视图可得四棱锥为，在四棱锥中，可以得到，由勾股定理求出：，四棱锥中直角三角形有，，共三个，故选C.【答案】C4.【2018年全国卷Ⅲ...
