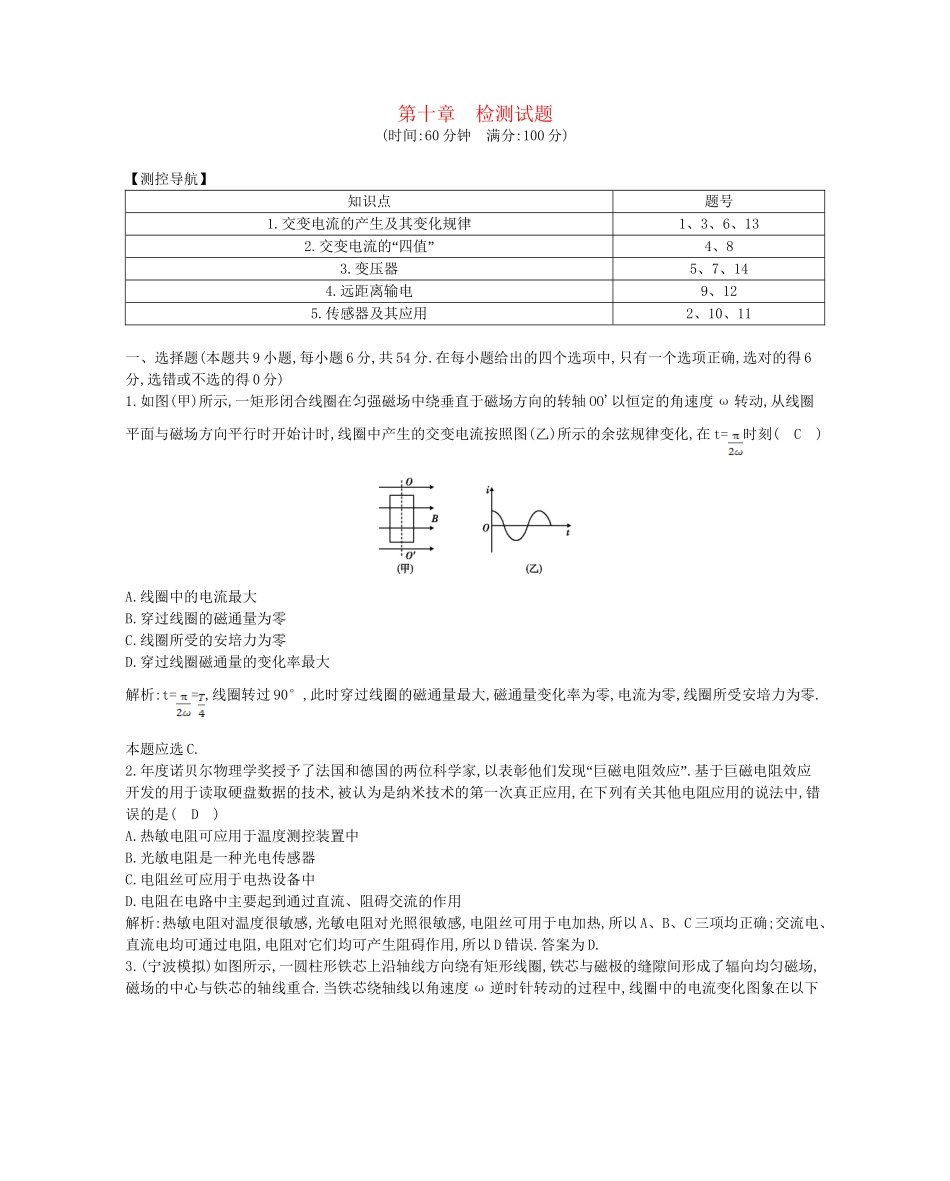

第十章检测试题(时间:60分钟满分:100分)【测控导航】知识点题号1.交变电流的产生及其变化规律1、3、6、132.“”交变电流的四值4、83.变压器5、7、144.远距离输电9、125.传感器及其应用2、10、11一、选择题(本题共9小题,每小题6分,共54分.在每小题给出的四个选项中,只有一个选项正确,选对的得6分,选错或不选的得0分)1.如图(甲)所示,一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO'以恒定的角速度ω转动,从线圈平面与磁场方向平行时开始计时,线圈中产生的交变电流按照图(乙)所示的余弦规律变化,在t=时刻(C)A.线圈中的电流最大B.穿过线圈的磁通量为零C.线圈所受的安培力为零D.穿过线圈磁通量的变化率最大解析:t==,线圈转过90°,此时穿过线圈的磁通量最大,磁通量变化率为零,电流为零,线圈所受安培力为零.本题应选C.2.年度诺贝尔物理学奖授予了法国和德国的两位科学家,“”以表彰他们发现巨磁电阻效应.基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用,在下列有关其他电阻应用的说法中,错误的是(D)A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用解析:热敏电阻对温度很敏感,光敏电阻对光照很敏感,电阻丝可用于电加热,所以A、B、C三项均正确;交流电、直流电均可通过电阻,电阻对它们均可产生阻碍作用,所以D错误.答案为D.3.(宁波模拟)如图所示,一圆柱形铁芯上沿轴线方向绕有矩形线圈,铁芯与磁极的缝隙间形成了辐向均匀磁场,磁场的中心与铁芯的轴线重合.当铁芯绕轴线以角速度ω逆时针转动的过程中,线圈中的电流变化图象在以下图中哪一个是正确的?(从图位置开始计时,N、S极间缝隙的宽度不计.以a边的电流进入纸面,b边的电流出纸面为正方向)(C)解析:设矩形线圈的长为l宽为d,矩形线圈切割磁感线的导体的线速度大小v=ω不变,则E=2Blv可知,感应电动势大小E不变,因此,感应电流大小也不变;由右手定则判断得知,线圈的a边在N、S极间缝隙的左侧旋转时,感应电流是从a边流出,从b边进入,为负值,而在N、S极间缝隙的右侧旋转时,感应电流是从a边进入,从b边流出,为正值.故正确选项为C.——磁场的特点辐向分布,距磁场中心等距离处的磁感应强度等大决定了感应电流大小不变,仅方向变化,分析时一定要与产生正弦式交变电流的磁场相对比,以防错解.4.把一只电热器接到100V的直流电源上时,在时间t内能产生热量Q,若将它接到u=100sinωtV的交流电源上,仍要产生热量Q,则所需的时间为(B)A.tB.2tC.tD.4t解析:设所需时间为t',由Q=t得,t=t',则t'=2t,所以B项正确.5.(年海南卷)如图,理想变压器原、副线圈匝数比为20∶1,“两个标有12V,6W”的小灯泡并联在副线圈的两端.当两灯泡都正常工作时,原线圈电路中电压表和电流表(可视为理想的)的示数分别是(D)A.120V,0.10AB.240V,0.025AC.120V,0.05AD.240V,0.05A解析:由题意知U2=12V,I2==A=1A,根据=,可求得电压表的示数U1==240V,根据=可得电流表的示数I1==0.05A,选项D正确.6.在如图(甲)所示的电路中,电阻R的阻值为50Ω,在ab间加上图(乙)所示的正弦交流电,则下面说法中正确的是(D)A.交流电压的有效值为220VB.电流表示数为2AC.产生该交流电的线圈在磁场中转动的角速度为3.14rad/sD.在1分钟内电阻R上产生的热量为1.2×104J解析:从题图(乙)中可以看出,交流电压的峰值为100V,所以有效值U=100V,选项A错误;通过电阻的电流I=U/R=2A,B项错误;交流电的周期为T=0.02s,故角速度ω==100πrad/s,C项错误;根据Q=t得,在1分钟内电阻产生的热量为Q=1.2×104J,D项正确.7.现用电压为380V的正弦式交流电给额定电压为220V的电灯供电,以下电路中不可能使电灯正常发光的有(D)解析:A图中,电灯与滑动变阻器滑片以下的部分并联,根据电压的分配规律可知,只要滑片的位置合适,电灯能正常发光;B图中,电灯与滑动变阻器滑片以上的部分串联,后与剩余部分并联,只要滑片的位置合适,电灯能正常发光;C图中,变压器的输出电压低于输入电压,电灯能正常发光;D图中,变压器的输出电压高于输入电压,电灯不能正常发光.8.(青岛市高三教学质量统一检测)一理想变压器原、副线圈的匝数之比为11∶2,副线圈的输出...
