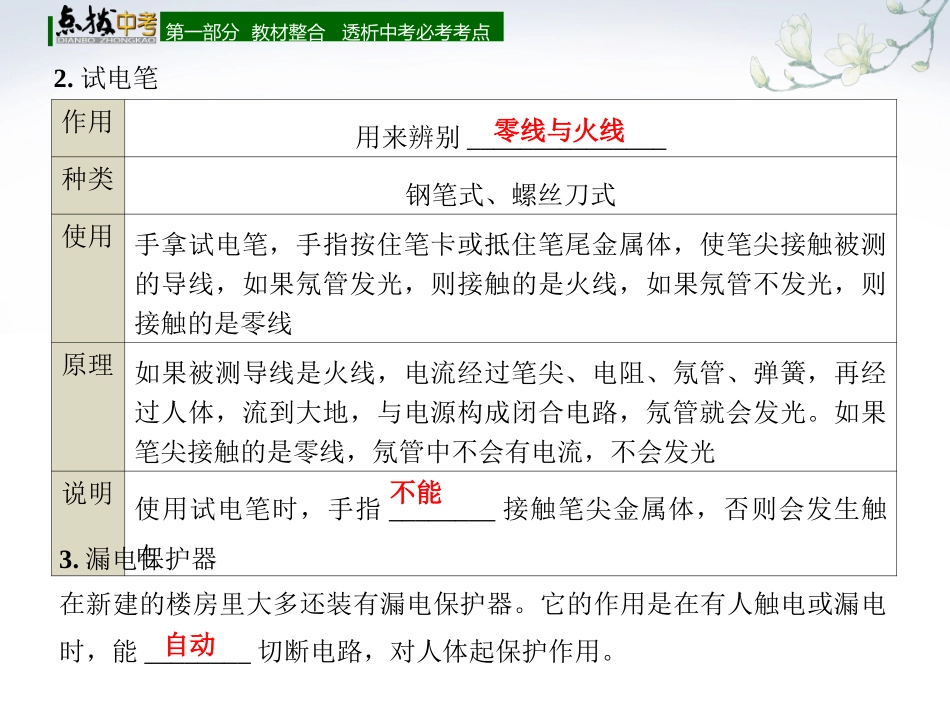

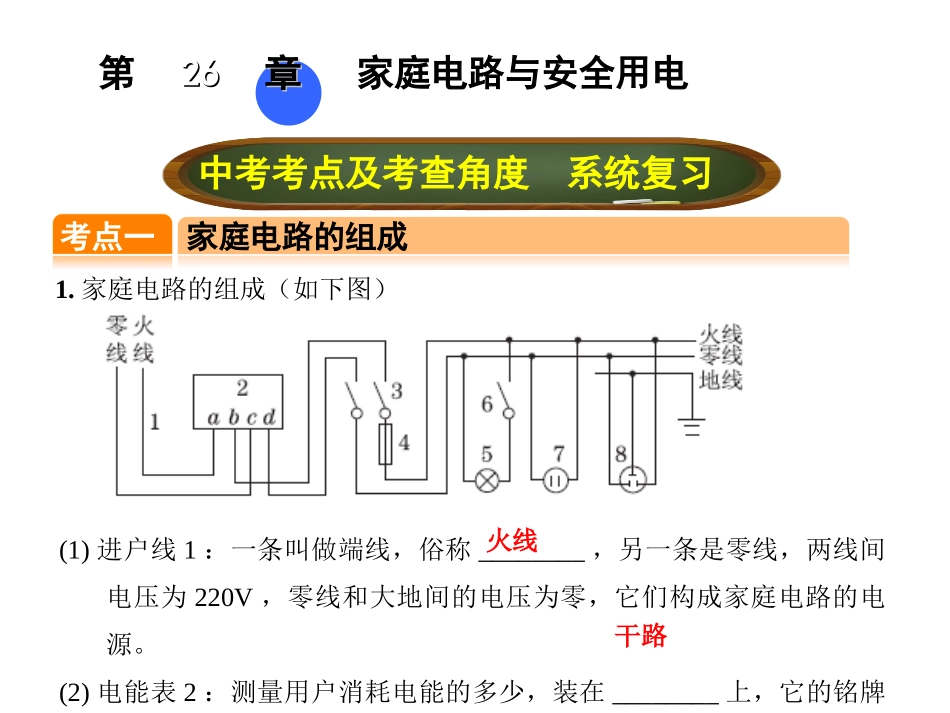

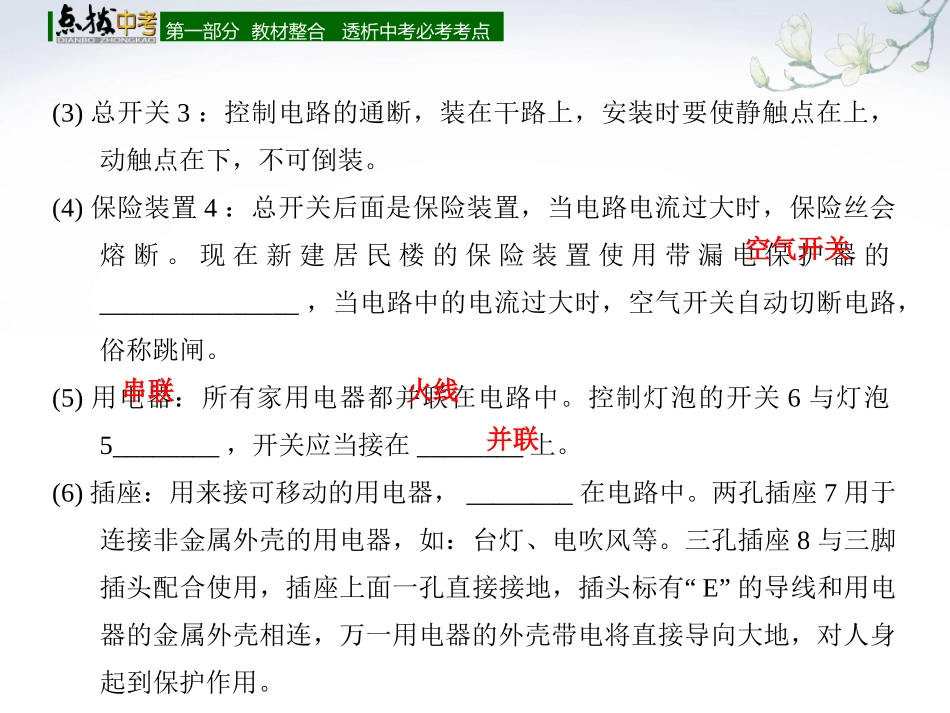

第2626章章家庭电路与安全用电中考考点及考查角度系统复习考点一家庭电路的组成1.家庭电路的组成（如下图）(1)进户线1：一条叫做端线，俗称________，另一条是零线，两线间电压为220V，零线和大地间的电压为零，它们构成家庭电路的电源。(2)电能表2：测量用户消耗电能的多少，装在________上，它的铭牌上标有额定电压和标定电流(额定最大电流)。干路火线第一部分教材整合透析中考必考考点(3)总开关3：控制电路的通断，装在干路上，安装时要使静触点在上，动触点在下，不可倒装。(4)保险装置4：总开关后面是保险装置，当电路电流过大时，保险丝会熔断。现在新建居民楼的保险装置使用带漏电保护器的_______________，当电路中的电流过大时，空气开关自动切断电路，俗称跳闸。(5)用电器：所有家用电器都并联在电路中。控制灯泡的开关6与灯泡5________，开关应当接在________上。(6)插座：用来接可移动的用电器，________在电路中。两孔插座7用于连接非金属外壳的用电器，如：台灯、电吹风等。三孔插座8与三脚插头配合使用，插座上面一孔直接接地，插头标有“E”的导线和用电器的金属外壳相连，万一用电器的外壳带电将直接导向大地，对人身起到保护作用。空气开关串联火线并联第一部分教材整合透析中考必考考点2.试电笔作用用来辨别_______________种类钢笔式、螺丝刀式使用手拿试电笔，手指按住笔卡或抵住笔尾金属体，使笔尖接触被测的导线，如果氖管发光，则接触的是火线，如果氖管不发光，则接触的是零线原理如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体，流到大地，与电源构成闭合电路，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流，不会发光说明使用试电笔时，手指________接触笔尖金属体，否则会发生触电3.漏电保护器在新建的楼房里大多还装有漏电保护器。它的作用是在有人触电或漏电时，能________切断电路，对人体起保护作用。零线与火线不能自动第一部分【例1】〈2016·潍坊·多选题〉“安全用电，珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是()A．在①位置安装电能表B．在②位置安装空气开关C．在③位置安装漏电保护器D．在④位置安装漏电保护器本题考查对家庭电路的分析。家庭电路的连接要按照进户线电能表总开关用电器的安装顺序。所以图中①位置安装电能表，②位置安装空气开关，④位置安装漏电保护器。注意：不能将空调直接接在漏电保护器后面，所以③位置不是漏电保护器。ABD教材整合透析中考必考考点第一部分举一反三训练教材整合透析中考必考考点1-1.〈2015·内江〉如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是()甲乙丙丁A．甲图中测电笔的使用方法是错误的B．乙图中电路的接法是正确的C．丙图中有关家庭用电中电路的连接是错误的D．丁图中用湿抹布擦拭台灯的做法是正确的A第一部分举一反三训练教材整合透析中考必考考点1-2.〈2015·厦门〉如图所示，用测电笔测试某家庭电路中两条输电线时，只有接触下方那条电线时测电笔的氖管发光。请将图中灯泡、开关接入线路。能使得氖管发光的导线为火线，控制灯泡的开关接到火线与灯泡之间。解：如图所示。第一部分考点二家庭电路中电流过大的原因教材整合透析中考必考考点1．家庭电路中电流过大的原因(1)电路中用电器的_______________。家庭电路中的用电器并联，总电压不变，干路电流为，可见，总功率过大时，干路电流很大。(2)发生________。家庭电路中的电压为220V，短路时电阻很小，由可知，电路电流很大。2．保险丝(1)材料：保险丝是用______________制作的，电阻比较______、熔点比较______。保险丝有时安装在玻璃管内，称为保险管。(2)作用：当电流过大时，它由于温度升高而________，切断电路，起到________作用。新建楼房的供电线路已经不再使用保险丝，而是用起保险作用的空气开关代替。(3)使用：保险丝应该________在电路中，不同粗细的保险丝有不同的额定电流，过粗的保险丝不能起到保险作用，更不能用________或________代替保险丝。PIUUIR短路总功率过大铅锑合金...
