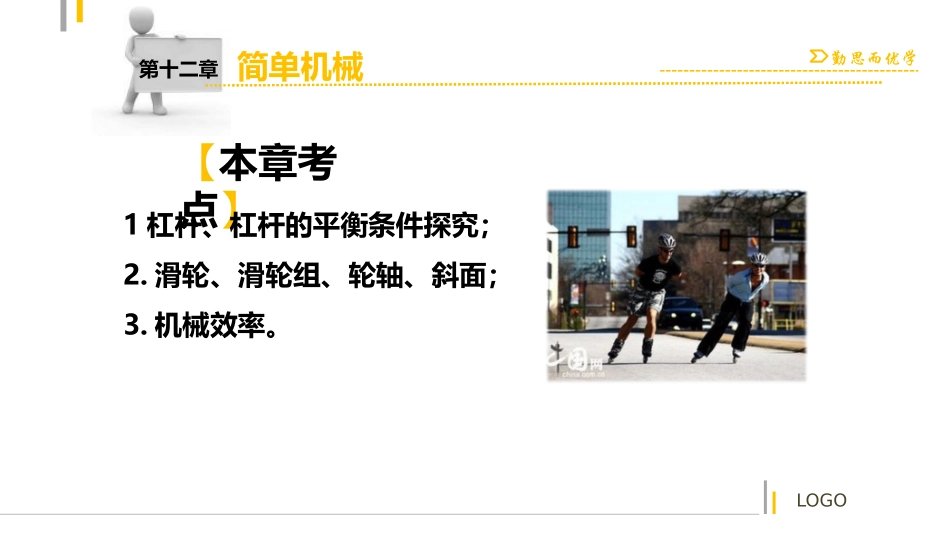

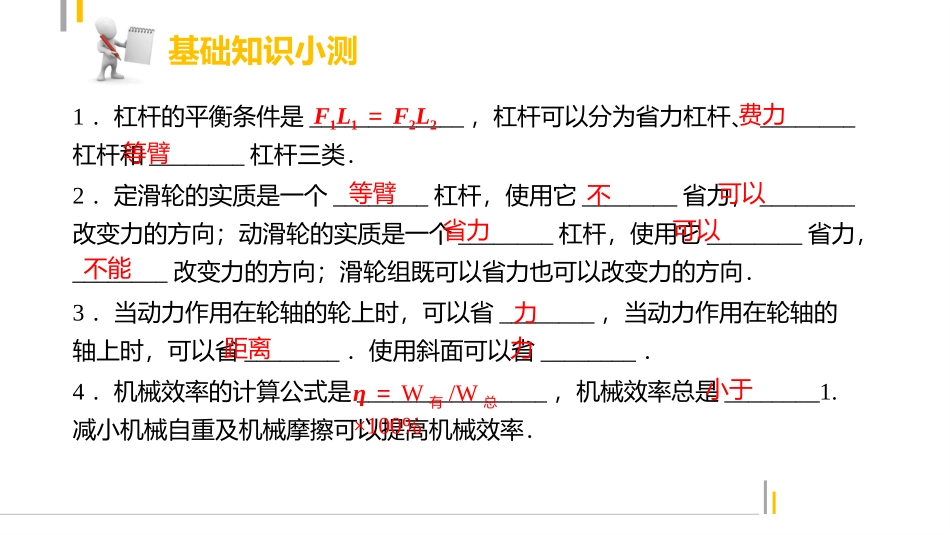

第十二章简单机械LOGO简单机械第十二章勤思而优学【本章考点】1杠杆、杠杆的平衡条件探究；2.滑轮、滑轮组、轮轴、斜面；3.机械效率。基础知识小测1．杠杆的平衡条件是_____________，杠杆可以分为省力杠杆、________杠杆和________杠杆三类．2．定滑轮的实质是一个________杠杆，使用它________省力，________改变力的方向；动滑轮的实质是一个________杠杆，使用它________省力，________改变力的方向；滑轮组既可以省力也可以改变力的方向．3．当动力作用在轮轴的轮上时，可以省________，当动力作用在轮轴的轴上时，可以省________．使用斜面可以省________．4．机械效率的计算公式是________________，机械效率总是________1.减小机械自重及机械摩擦可以提高机械效率．F1L1＝F2L2费力等臂等臂不可以省力可以不能力距离力η＝W有/W总×100%小于LOGO目录杠杆1滑轮2机械效率3CONTENTS考点LOGO简单机械第十二章勤思而优学考点一：杠杆杠杆定义：在力的作用下可以绕固定点转动的硬棒五要素：支点、动力、动力臂、阻力、阻力臂平衡条件：F1L1＝F2L2分类：省力杠杆、费力杠杆、等臂杠杆LOGO简单机械第十二章勤思而优学(2015益阳市)如图是自行车手闸示意图，手闸是一个简单机械，这种简单机械的名称是________，当图中手对车闸的作用力F＝10N时，刹车拉线受到力的大小为________N.例1：杠杆40LOGO简单机械第十二章勤思而优学解题思路在力的作用下，能够绕着固定点转动的硬棒叫杠杆；由图知，自行车手闸在力的作用效果下，能够绕着铆钉转动，所以是杠杆的应用；因为F1L1＝F2L2，所以拉线受到的拉力为F′＝12cm/3cm×10N＝40N.答案：杠杆40LOGO简单机械第十二章勤思而优学全方位突破1.(2015无锡市)某人在动物园内，用弹簧测力计称出了一头大象的重量，在称象过程中，他用到了吊车、铁笼和一根很长的配槽钢等辅助工具，操作步骤如下：a．如图甲所示，将铁笼系于槽钢上的B点，当吊车吊钩在槽钢上的悬吊点移至O点时，槽钢在水平位置平衡．LOGO简单机械第十二章勤思而优学全方位突破b.将大象引入铁笼，保持吊钩悬吊点O点和铁笼悬挂点B点的位置不变，用弹簧测力计竖直向下拉住槽钢的另一端，使之再次在水平位置平衡，如图乙所示，测得OB＝6cm，OA＝9m，弹簧测力计的示数为200N，根据上述数据测出了大象的重量．(1)大象的重为___________N.3×104LOGO简单机械第十二章勤思而优学全方位突破(2)设计步骤a的目的是______________________________________________________________________________.消除槽钢及铁笼重力对杠杆平衡的影响且便于测量力臂的长度LOGO简单机械第十二章勤思而优学全方位突破2.(2015莱芜市)如图所示，杠杆在力F1、F2的作用下(F2未画出)处于平衡状态．O为支点，L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图．LOGO简单机械第十二章勤思而优学考点二：滑轮滑轮定滑轮：不省力，可以改变力的方向动滑轮：省一半的力，不改变力的方向滑轮组：F＝Gns＝nh轮轴：变形的杠杆，FR＝Gr斜面：可以省力LOGO简单机械第十二章勤思而优学考点二：阿基米德原理(2015梅州市)如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码．忽略绳子与滑轮的摩擦，下列说法中正确的是()A．F1较大B．F3较大C．F1、F2、F3的大小不能确定D．将钩码提升相同的高度，力F1、F2、F3所做的功相等例2：DLOGO简单机械第十二章勤思而优学解题思路由图可知，图中滑轮是定滑轮，定滑轮不能省力，在忽略绳子与滑轮的摩擦的情况下，F1、F2、F3都与物体重力相等，所以三种拉法所用拉力一样大，故A、B、C错误；如果将钩码提升相同的高度，由W＝Fs可知，力F1、F2、F3做的功相等，故D正确．答案：DLOGO简单机械第十二章勤思而优学全方位突破3.(2015桂林市)如下图所示的四种机械装置中，不能省力的装置是()A.自行车的脚踏板B.旗杆顶的定滑轮C.水管上的水龙头D.大门上的门把手BLOGO简单机械第十二章勤思而优学全方位突破4.(2015广东省)如图所示，已知物体A和动滑轮的总重为200N，当物体A匀速上升高度为1m时，绳子移动的距离为________m，人对绳子的...
