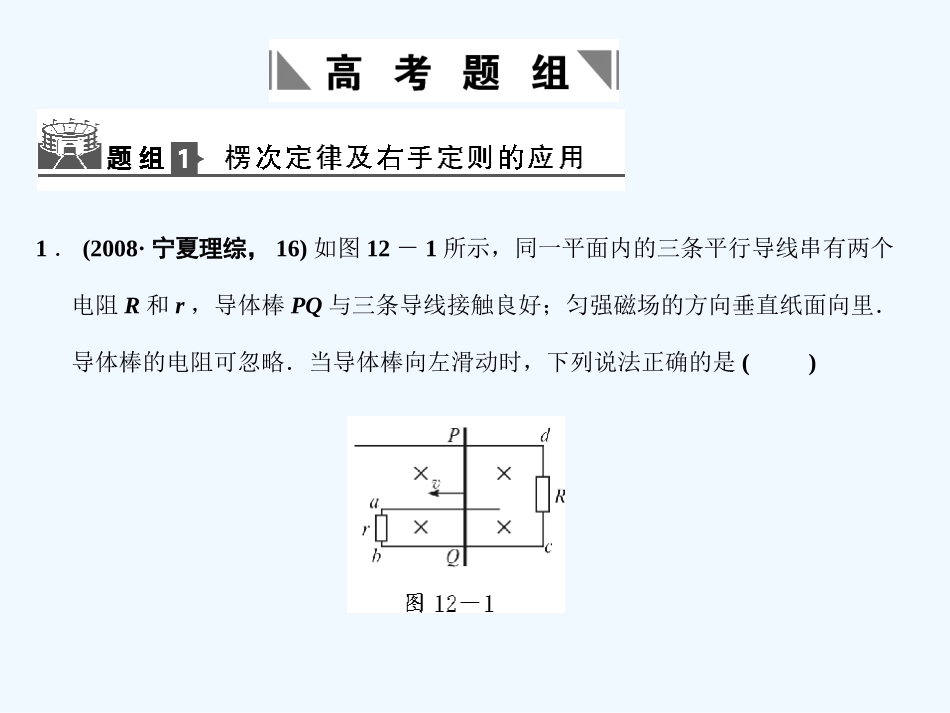

章末整合1．(2008·宁夏理综，16)如图12－1所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是()A．流过R的电流为由d到c，流过r的电流为由b到aB．流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b解析：本题考查的知识点是感应电流的方向.根据磁场方向，导体棒运动的方向，用右手定则可判断出导体棒中感应电动势方向为由P→Q，即导体棒下端电势高，上端电势低，所以流过R的电流方向为c→d，流过r的电流方向为b→a，故选项B正确．答案：B2．(2009·重庆，20)如图12－2为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称．在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧运动(O是线圈中心)，则()A．从X到O，电流由E经流向F，先增大再减小B．从X到O，电流由F经流向E，先减小再增大C．从O到Y，电流由F经流向E，先减小再增大D．从O到Y，电流由E经流向F，先增大再减小解析：从X到O过程中，原磁场方向指向上不断增加，则感应电流的磁场方向应该指向下，再由右手螺旋定则知，感应电流方向应该是由F经到E，又感应电流从零到有再到零，则一定经历先增大再减小的过程．同理，当从O到Y的过程中，感应电流的方向应该是由E经到F，大小也是先增大再减小．答案：D3．(2009·辽宁、宁夏，19)如图12－3所示，一导体圆环位于纸面内，O为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R.杆OM以匀角速度ω逆时针转动，t＝0时恰好在图示位置．规定从a到b流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t＝0开始转动一周的过程中，电流随ωt变化的图象是()解析：根据E＝BωL2和I＝可知，导体切割磁感线产生的感应电流的大小是恒定的．根据右手定则，可知C项正确．答案：C4．(2008·广东物理，18)如图12－4(a)所示，水平放置的两根平行金属导轨，间距L＝0.3m，导轨左端连接R＝0.6Ω的电阻，区域abcd内存在垂直于导轨平面B＝0.6T的匀强磁场，磁场区域宽D＝0.2m．细金属棒A1和A2用长为2D＝0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3Ω，导轨电阻不计，使金属棒以恒定速度v＝1.0m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图12－4(b)中画出．解析：金属棒A1在磁场中运动的时间t1＝＝0.2s.金属棒A1进入磁场的过程中，电动势E＝BLv＝0.18V①电路中的总电阻R总＝＋r＝0.5Ω②电路中的总电流I＝＝0.36A③通过电阻R的电流IR＝I＝0.12A④从A1离开磁场至A2进入磁场的时间t2＝＝0.2s，这段时间内无感应电流产生．⑤从金属棒A2进入磁场到A2离开磁场的时间t3＝0.2s，这段时间内产生的感应电动势与t1时间内相同，通过R的电流大小和方向也与t1内相同．I－t图象如图所示．答案：电流强度见解析如下图5．(2008·山东理综，22)两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻．将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图12－5所示．除电阻R外其余电阻不计．现将金属棒从弹簧原长位置由静止释放，则()A．释放瞬间金属棒的加速度等于重力加速度gB.金属棒向下运动时，流过电阻R的电流方向为a→bC．金属棒的速度为v时，所受的安培力大小为F＝D．电阻R上产生的总热量等于金属棒重力势能的减少量解析：本题考查感应电流方向的判断，电磁感应现象中的动力学问题和能量问题.根据楞次定律（或右手定则）可以判断，电阻R中的电流方向由b→a，B选项错误；金属棒速度为v时，金属棒中产生的电动势E＝BLv，回路中电流I＝，安培力F＝ILB＝，C选项正确；在金属棒下落过程中受重...
