【全国百强校】湖南省长郡中学高中物理(人教版)课件:选修3-2第四章第四节《法拉第电磁感应定律》(共29张PPT)VIP免费

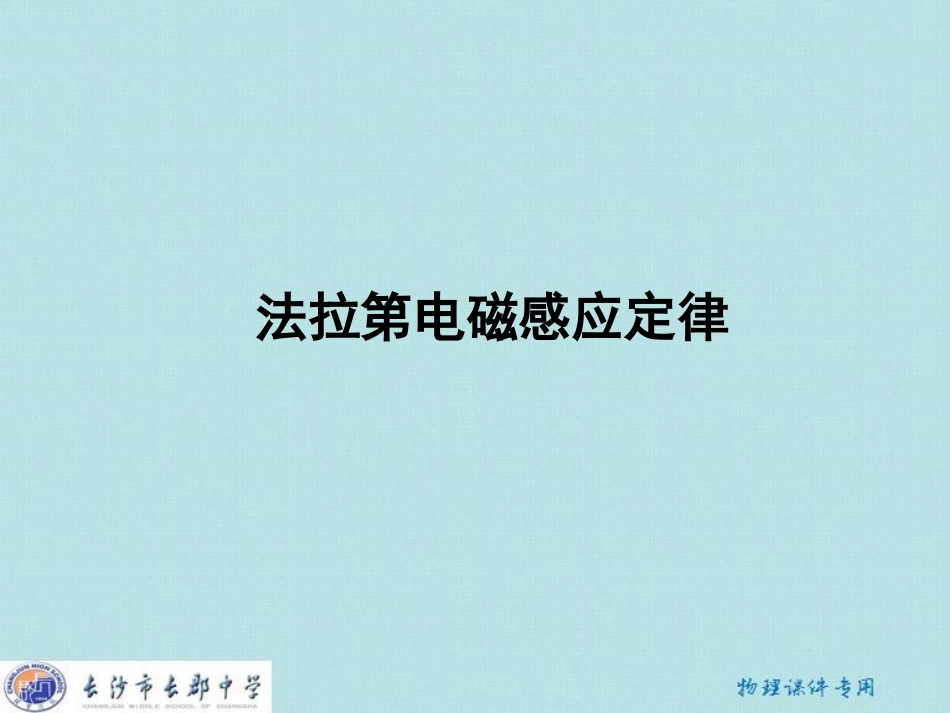

【全国百强校】湖南省长郡中学高中物理(人教版)课件:选修3-2第四章第四节《法拉第电磁感应定律》(共29张PPT)_第1页
1/29
【全国百强校】湖南省长郡中学高中物理(人教版)课件:选修3-2第四章第四节《法拉第电磁感应定律》(共29张PPT)_第2页
2/29
【全国百强校】湖南省长郡中学高中物理(人教版)课件:选修3-2第四章第四节《法拉第电磁感应定律》(共29张PPT)_第3页
3/29

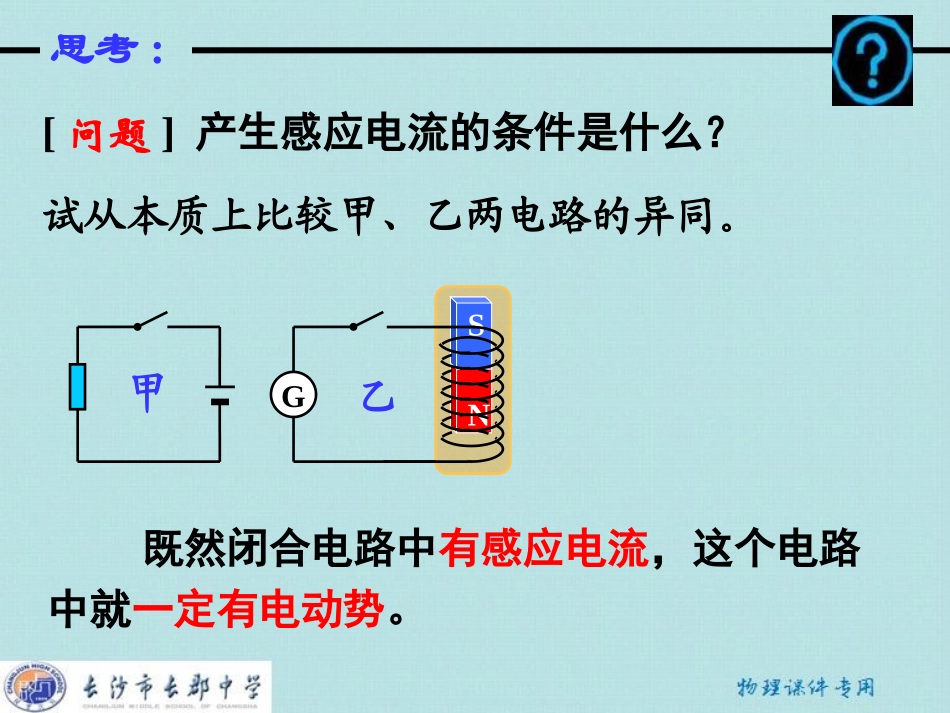

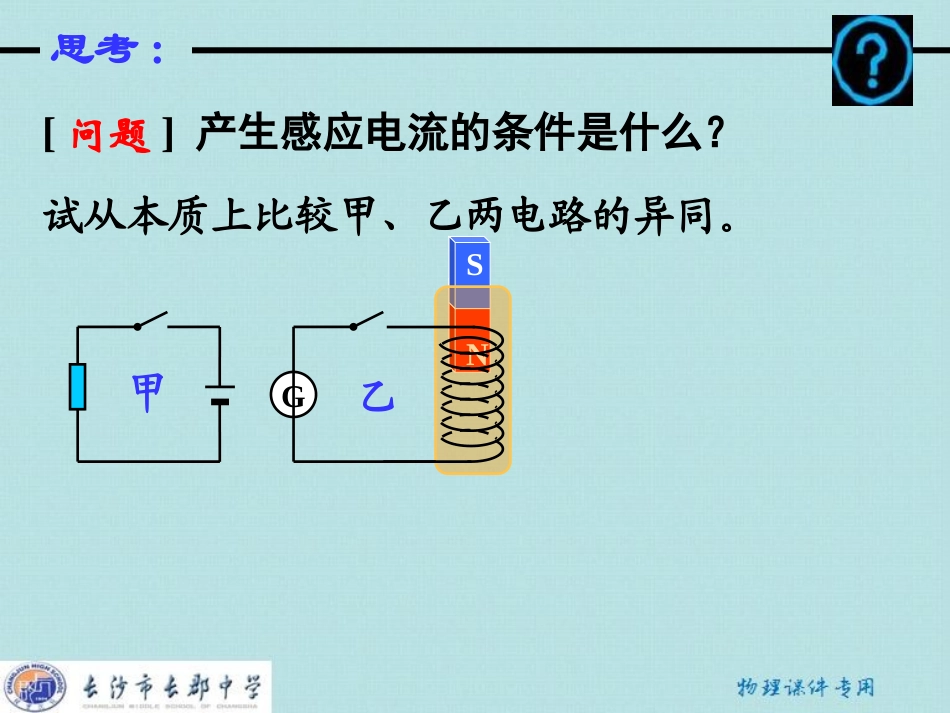

法拉第电磁感应定律NS[问题]产生感应电流的条件是什么?试从本质上比较甲、乙两电路的异同。甲G乙思考:[问题]产生感应电流的条件是什么?试从本质上比较甲、乙两电路的异同。既然闭合电路中有感应电流,这个电路中就一定有电动势。甲NSG乙思考:NSG乙试从本质上比较甲、乙两电路的异同。甲思考:产生电动势的那部分导体就相当于电源[问题]产生感应电流的条件是什么?既然闭合电路中有感应电流,这个电路中就一定有电动势。定义:在电磁感应现象中产生的电动势称为感应电动势(E)一、感应电动势闭合电路中有感应电流,这个电路中就一定有感应电动势。定义:在电磁感应现象中产生的电动势称为感应电动势(E)几点说明:(1)不论电路是否闭合,只要穿过电路的磁通量发生变化,电路中就产生感应电动势,产生感应电动势是电磁感应现象的本质。(2)磁通量是否变化是电磁感应的根本原因。若磁通量变化了,电路中就会产生感应电动势,再若电路又是闭合的,电路中将会有感应电流。一、感应电动势闭合电路中有感应电流,这个电路中就一定有感应电动势。内容:电路中感应电动势的大小,跟穿过这一电路的磁通量的变化率成正比.公式:二、法拉第电磁感应定律[问题1]磁通量大,磁通量变化一定快吗?[问题2]磁通量变化大,磁通量的变化率一定大吗?思考与讨论磁通量的变化率和磁通量、磁通量的变化不同。磁通量为零,磁通量的变化率不一定为零;磁通量的变化大,磁通量的变化率也不一定大。思考与讨论(可以类比速度、速度的变化和加速度)[问题1]磁通量大,磁通量变化一定快吗?[问题2]磁通量变化大,磁通量的变化率一定大吗?用公式E=n/t求E的二种常见情况:1.磁感应强度B不变,垂直于磁场的回路面积S发生变化,S=S2-S1,此时,E=nBS/t。2.垂直于磁场的回路面积S不变,磁感应强度B发生变化,B=B2-B1,此时,E=nSB/t。1.有一个50匝的线圈,如果穿过它的磁通量的变化率为0.5Wb/s,求感应电动势。2.一个100匝的线圈,在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。3.一个匝数为100、面积为10cm2的线圈垂直磁场放置,在0.5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。课堂练习1.有一个50匝的线圈,如果穿过它的磁通量的变化率为0.5Wb/s,求感应电动势。2.一个100匝的线圈,在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。3.一个匝数为100、面积为10cm2的线圈垂直磁场放置,在0.5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。课堂练习25V16V1.6V(1)如图所示闭合线圈一部分导体ab处于匀强磁场中,磁感应强度是B,ab以速度v匀速切割磁感线,求产生的感应电动势三、导体作切割磁感线运动GvababvB若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)vBv1v2若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)sin1BLvBLvEvBv1v2若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)θ为v与B夹角sin1BLvBLvEvBv1v21.导线的长度L应为有效长度;若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)【说明】:θ为v与B夹角sin1BLvBLvEvBv1v21.导线的长度L应为有效长度;若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)【说明】:vθ为v与B夹角sin1BLvBLvEvBv1v21.导线的长度L应为有效长度;若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)【说明】:Lvθ为v与B夹角sin1BLvBLvEvBv1v21.导线的长度L应为有效长度;若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)【说明】:2.导线运动方向和磁感线平行时,E=0;Lvθ为v与B夹角sin1BLvBLvEvBv1v21.导线的长度L应为有效长度;若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角(导体斜切磁感线)【说明】:2.导线运动方向和磁感线平行时,E=0;3.速度v为平均值(瞬时值),E就为平均...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

【全国百强校】湖南省长郡中学高中物理(人教版)课件:选修3-2第四章第四节《法拉第电磁感应定律》(共29张PPT)
