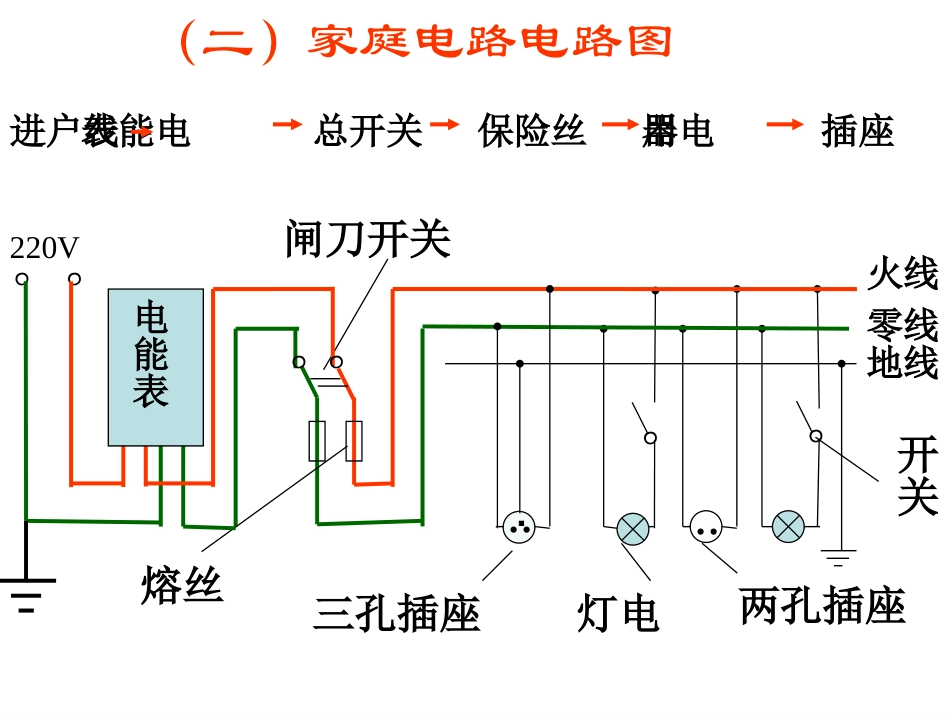

一、家庭电路的组成（一）发电厂..。。。220V火线零线电能表熔丝闸刀开关两孔插座电灯开关（二）家庭电路电路图。。。地线...三孔插座进户线电能表总开关保险丝插座用电器发电机冰箱火线零线地线（地面）思考：为什么用地线？1、冰箱外壳不带电时（人体安全）发电机冰箱火线零线地线（地面）2、冰箱外壳带电时（人体触电）发电机冰箱火线零线地线（地面）3、冰箱外壳带电但接地线有安全隐患，要急时修理！（人体不触电）X火线思考：只引入一根火线时，灯泡能发光吗？发电机的地线为什么用地线？同学们能解释一下？发电厂的发电机的“零线”是接地的。（对发电厂来说：地线就是零线）活动（三）观察三线插头与三线插座1、三线插头2、三线插座3、三线插座是怎样接入电路中的呢？零线火线地线左零右火中接地接零线接火线接地线4、三线插头是怎样接入电路中的呢？火线零线地线零线火线地线左零右火中接地适用于高能耗、金属外壳的电器。火线零线地线零线火线左零右火5、两线插座是怎样接入电路中的呢？适用于低能耗、不是金属外壳的电器。怎样识别火线？测电笔各部分作用是什么？活动（四）练习使用测电笔手一定要接触电笔尾部的金属电极，绝不允许接触笔尖金属。播放:测电笔的结构播放:测电笔的使用高阻值电阻使通过人体的电流很小。安全用电主要包括：设备安全人身安全二、安全用电家庭电路中电流过大的原因(一)设备安全:1、探究熔丝熔断的原因（1）、总功率过大(超负荷运行）（2）、短路闸刀开关和插入式保险盒熔丝熔丝熔丝对保险丝的要求1、制作材料：用电阻率较大而熔点较低的铅锑合金制成。2、选用要求：保险丝的额定电流等于或略大于最大正常工作时电流。3、不能用铁丝、铜丝代替。空气开关空气开关开关和过流自动保护“合二为一”的装置。一定强度的电流通过人体所引起的伤害事故•由I=U/R得•通过人体的电流取决于外加电压和人体电阻(二)人身安全触电:1、人体的安全电压为不高于36Ｖ；我国家庭电路的电压为220Ｖ。2、触电：一定强度的电流通过人体所引起的伤害事故。3、触电原因：由于跟地面不绝缘的人体直接或间接地触摸到火线连通所造成的。4、触电的形式：火线零线（1）单线触电想救我，给我穿上绝缘鞋或给我一张干燥的木凳吧火线零线我来帮你！啊！电死我啦！绝缘鞋火线零线有关触电的形式：（2）双线触电想救我，快去断开电源！播放：模仿人体触电5、触电的急救•强大电流通过人体可能使心跳、呼吸停止。若发生触电事故，要立即切断电源，必要时进行人工呼吸，同时打120通知医务人员抢救。火线零线220V控制用电器的开关：1、要与用电器串联；2、要接在火线上。•电器名称•安装技术要求•目的•开关和电灯•开关接火线，电灯接零线•开关断开后，电灯不带电•螺丝口灯泡•螺口灯头的外壳（螺旋部分）接在零线•防止人们不小心接触到螺旋部分触电•明处的插座•高于地面1.8ｍ•防止小孩子触摸触电•三孔插座•要有接地线（左零右火中接地）•防止电器漏电发生触电•有金属外壳的家用电器•要有接地线•防止漏电或火线与外壳接触时因外壳带电而触电•家庭电路•要接漏（触）电保护开关•触电时会自动跳闸，切断电源；国家规定的电器安装技术要求：电线断了三、安全用电注意事项湿布擦电路电线上晾衣服未接地线同时使用用电器烤湿衣服四、安全用电原则：请勿接触低压带电体请勿靠近高压带电体不弄湿的用电器不破坏绝缘体（低压勿摸，高压勿近）四、家庭电路与安全用电1.家庭电路的组成2.“三线插头和插座”—火线、零线、地线3.测电笔4.熔丝熔断的原因5.安全用电课堂小结1．家庭电路的组成：进户线→__________→__________→_______→_____→_____。2．两根进户线是__________和__________，它们之间的电压是__________伏，可用_________来判别。如果测电笔中氖管发光，则所测的是_________，不发光的是__________。电能表总开关保险丝用电器插座火线零线220测电笔火线零线巩固练习3.下列关于测电笔使用正确的是（）ABB4.引起电路中电流过大熔断保险丝的原因是（）A.短路B.灯丝熔断C.短路或接入大功率用电器D.使用灯泡等小功率的用电器C5.选用保险丝的原则是（）A.保险丝电...
