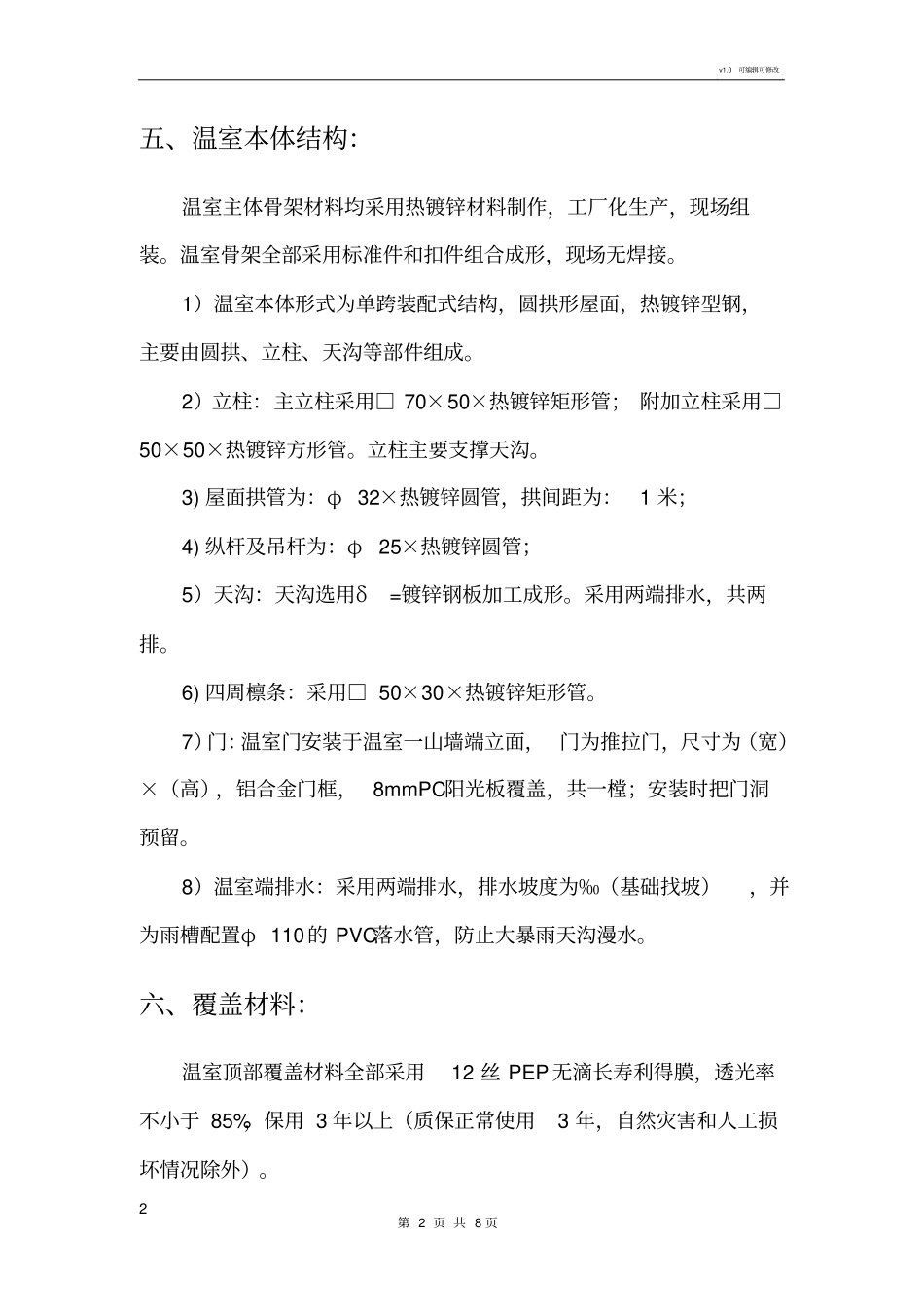

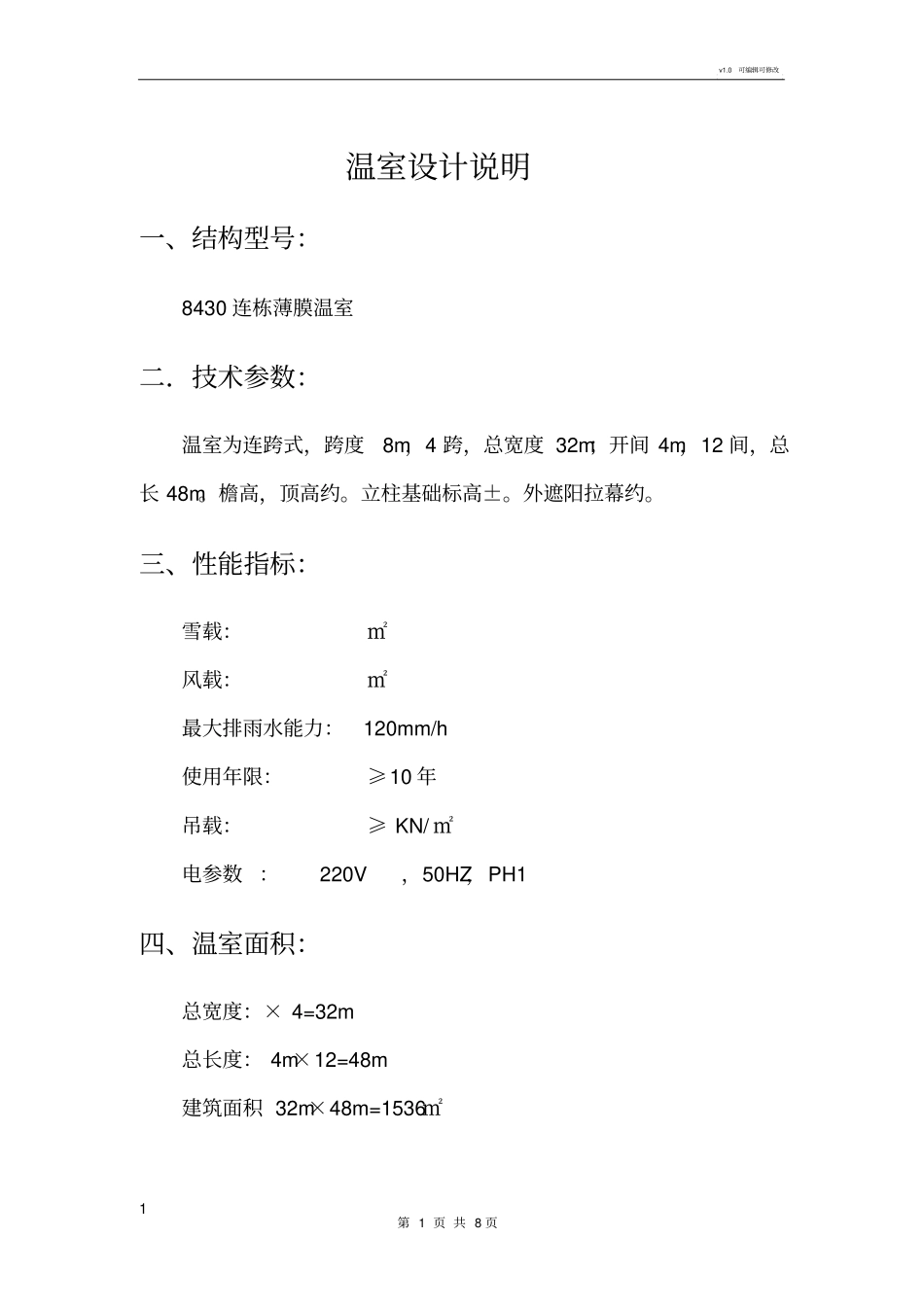

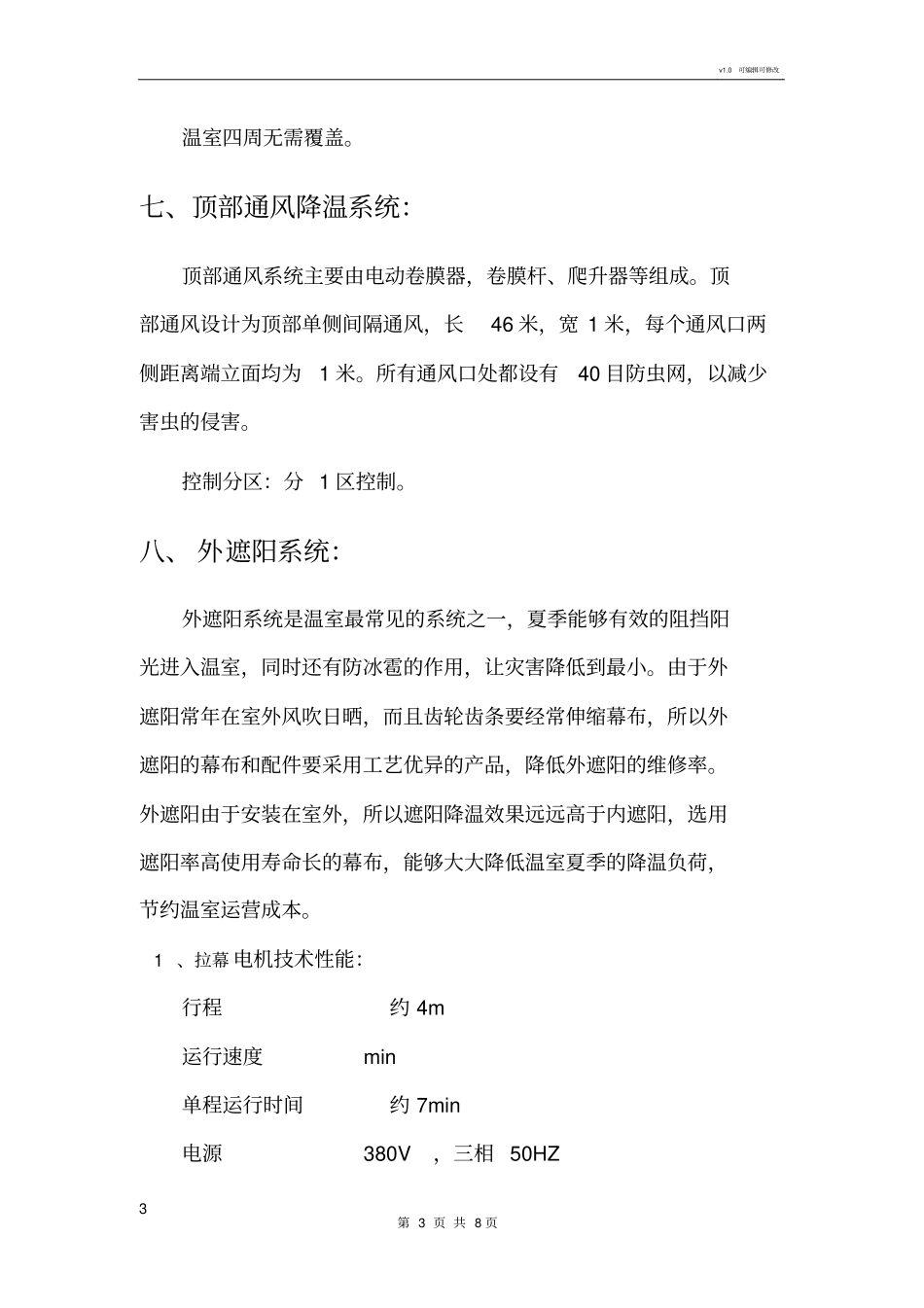

v1.0可编辑可修改1第1页共8页温室设计说明一、结构型号：8430连栋薄膜温室二．技术参数：温室为连跨式，跨度8m，4跨，总宽度32m；开间4m，12间，总长48m。檐高，顶高约。立柱基础标高±。外遮阳拉幕约。三、性能指标：雪载：㎡风载：㎡最大排雨水能力：120mm/h使用年限：≥10年吊载：≥KN/㎡电参数：220V，50HZ，PH1四、温室面积：总宽度：×4=32m总长度：4m×12=48m建筑面积32m×48m=1536㎡v1.0可编辑可修改2第2页共8页五、温室本体结构：温室主体骨架材料均采用热镀锌材料制作，工厂化生产，现场组装。温室骨架全部采用标准件和扣件组合成形，现场无焊接。1）温室本体形式为单跨装配式结构，圆拱形屋面，热镀锌型钢，主要由圆拱、立柱、天沟等部件组成。2）立柱：主立柱采用□70×50×热镀锌矩形管；附加立柱采用□50×50×热镀锌方形管。立柱主要支撑天沟。3)屋面拱管为：φ32×热镀锌圆管，拱间距为：1米；4)纵杆及吊杆为：φ25×热镀锌圆管；5）天沟：天沟选用δ=镀锌钢板加工成形。采用两端排水，共两排。6)四周檩条：采用□50×30×热镀锌矩形管。7）门：温室门安装于温室一山墙端立面，门为推拉门，尺寸为（宽）×（高），铝合金门框，8mmPC阳光板覆盖，共一樘；安装时把门洞预留。8）温室端排水：采用两端排水，排水坡度为‰（基础找坡），并为雨槽配置φ110的PVC落水管，防止大暴雨天沟漫水。六、覆盖材料：温室顶部覆盖材料全部采用12丝PEP无滴长寿利得膜，透光率不小于85%，保用3年以上（质保正常使用3年，自然灾害和人工损坏情况除外）。v1.0可编辑可修改3第3页共8页温室四周无需覆盖。七、顶部通风降温系统：顶部通风系统主要由电动卷膜器，卷膜杆、爬升器等组成。顶部通风设计为顶部单侧间隔通风，长46米，宽1米，每个通风口两侧距离端立面均为1米。所有通风口处都设有40目防虫网，以减少害虫的侵害。控制分区：分1区控制。八、外遮阳系统：外遮阳系统是温室最常见的系统之一，夏季能够有效的阻挡阳光进入温室，同时还有防冰雹的作用，让灾害降低到最小。由于外遮阳常年在室外风吹日晒，而且齿轮齿条要经常伸缩幕布，所以外遮阳的幕布和配件要采用工艺优异的产品，降低外遮阳的维修率。外遮阳由于安装在室外，所以遮阳降温效果远远高于内遮阳，选用遮阳率高使用寿命长的幕布，能够大大降低温室夏季的降温负荷，节约温室运营成本。1、拉幕电机技术性能：行程约4m运行速度min单程运行时间约7min电源380V，三相50HZv1.0可编辑可修改4第4页共8页电机功率2、传动机构：采用齿条传动机构（A型齿轮），通过减速电机与之联结的传动轴输出动力。驱动轴（φ42×热镀锌钢管），中部与电机相连，其余部分齿轮均布相连；间距；推拉杆（φ32×热镀锌钢管）和赶幕杆（φ20×热镀锌钢管）采用扣件连接，横向布置，拉动幕面开合。3、技术参数：外遮阳幕布高度：约传动类型：齿轮齿条传动机构、开间方向传动。遮阳网：外遮阳幕布采用国内优质遮阳网，该遮阳网结合国内用户的实际需求而设计的一款更经济实用的产品，所有原材料均从国外进口，冬天，幕布还能减少温室向外的热量辐射，能防止暴雨、冰雹、落物对温室建筑及植物的侵害，能将温室霜害限制在最低限度。该遮阳保温幕布它能在使用许多年之后仍保持清洁、有效。材料内添加的紫外线稳定剂对温室内常用的化学物质都有抵抗作用，实际使用寿命在10年以上，厂家提供5年的质量保证。幕线：托、压幕线均为ф聚酯线，抗拉强度270kgf，托幕线间距为，压幕线间距为；托、压幕线采用黑色聚脂幕线，具有优异的防紫外线抗老化性能。4、系统组成：由拉幕机组、遮阳网、赶幕杆、托幕线、齿轮齿条传动机构、滚轮、推拉杆等组成。v1.0可编辑可修改5第5页共8页5、控制分区：分1区控制。九、湿帘风机降温系统：湿帘风机降温系统由湿帘、风机、水循环系统及控制装置组成。它是利用水蒸发降温原理，将湿帘与风机分别装于密闭温室的两端山墙上，当风机抽风时，造成室内负压，迫使室外未饱和空气流经多孔湿润的湿帘表面，引起水分蒸发，使室内的空气温度降低。1.风机：采用山东益诺ф1250mm轴流风机，安装在温室山墙端立面，共3台。v1.0可编辑可修改6第6...
