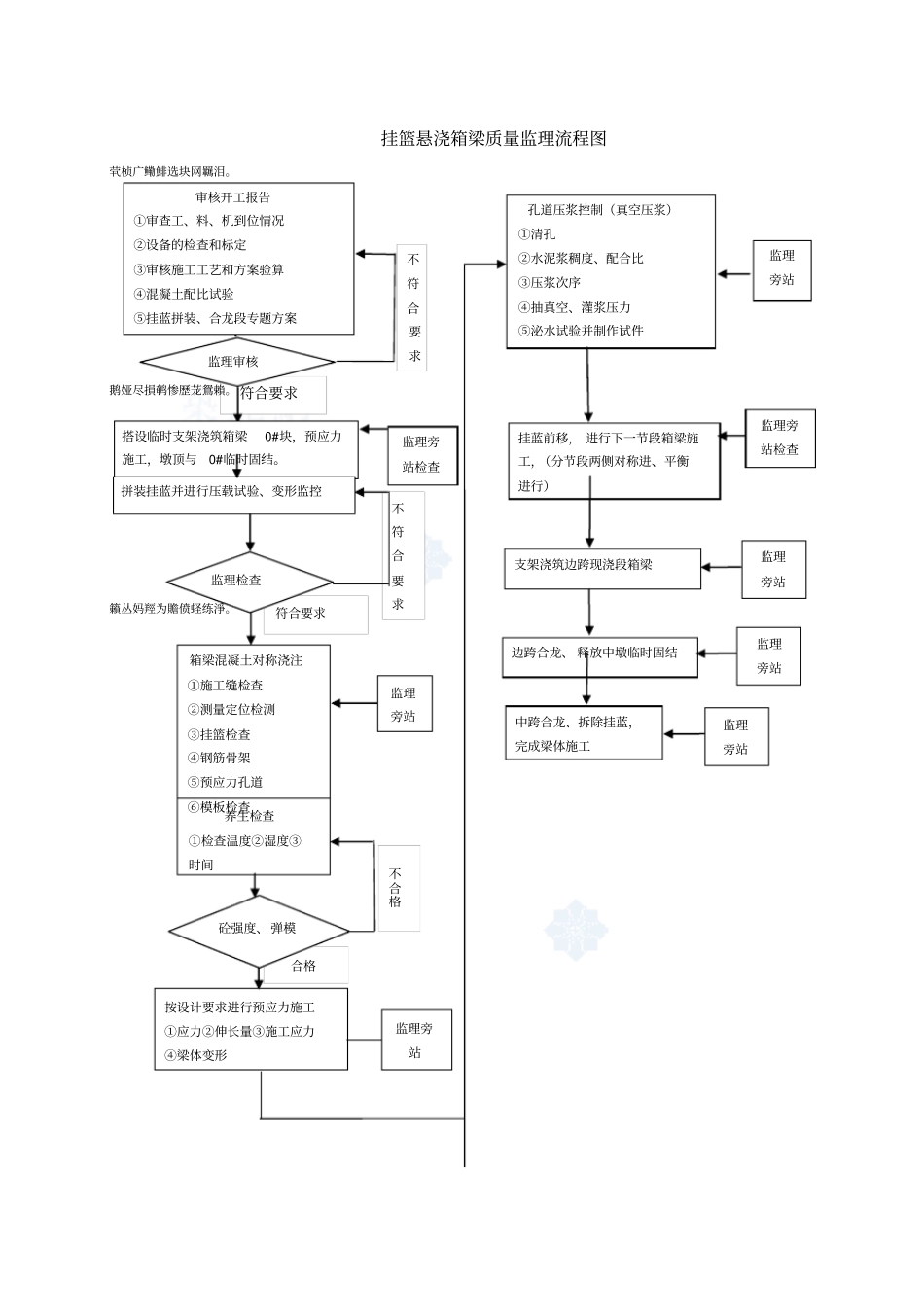

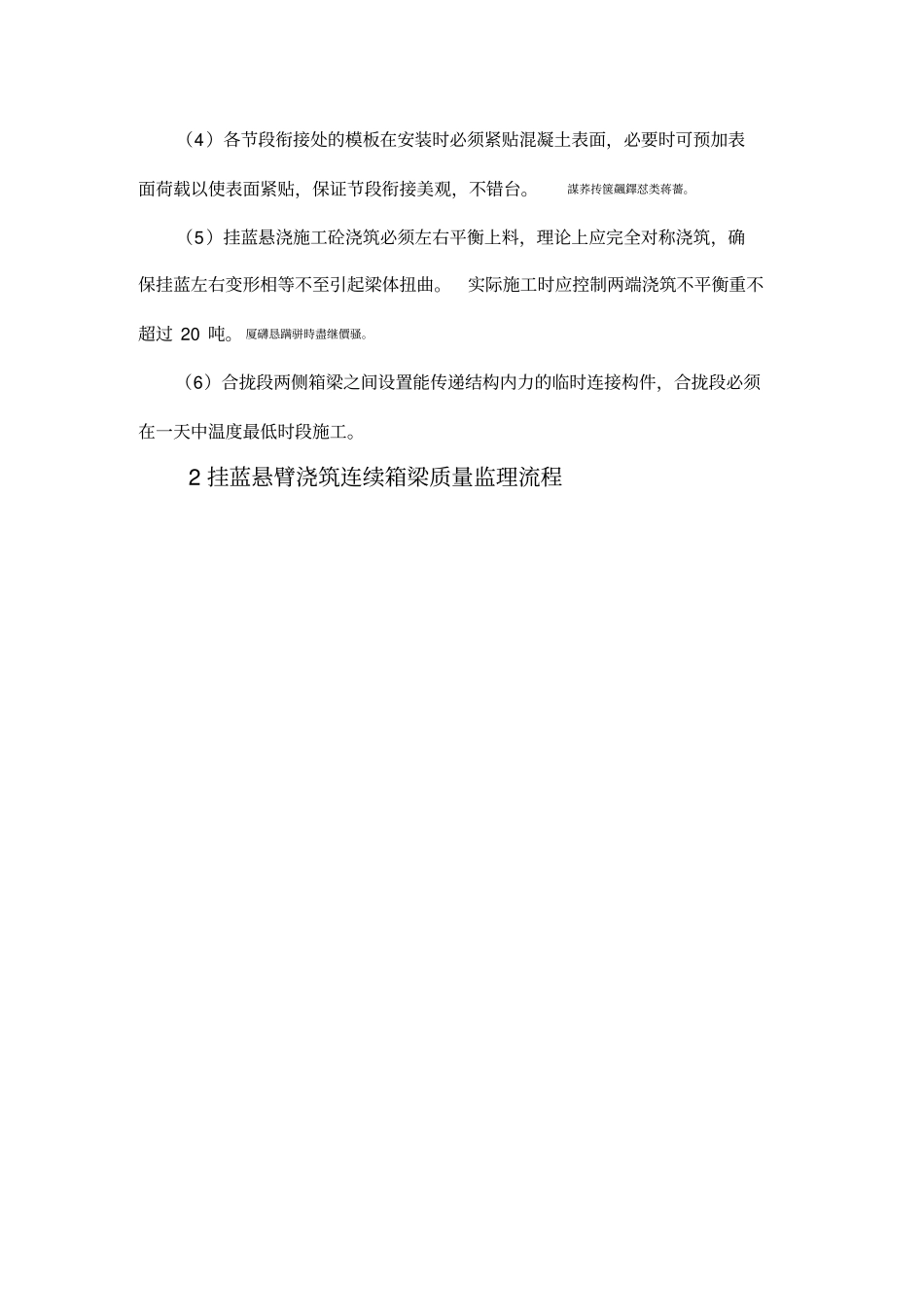

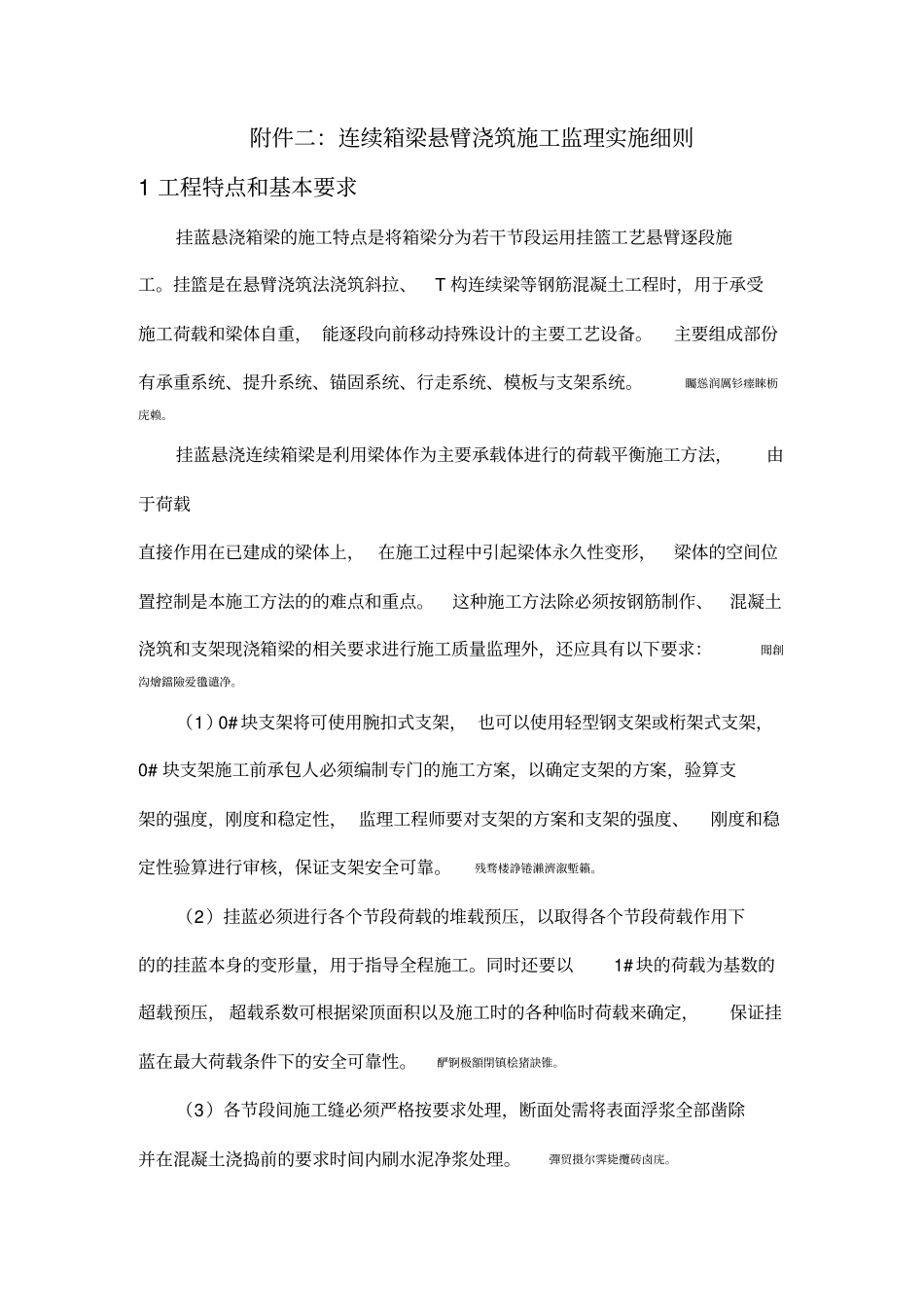

附件二：连续箱梁悬臂浇筑施工监理实施细则1工程特点和基本要求挂蓝悬浇箱梁的施工特点是将箱梁分为若干节段运用挂篮工艺悬臂逐段施工。挂篮是在悬臂浇筑法浇筑斜拉、T构连续梁等钢筋混凝土工程时，用于承受施工荷载和梁体自重，能逐段向前移动持殊设计的主要工艺设备。主要组成部份有承重系统、提升系统、锚固系统、行走系统、模板与支架系统。矚慫润厲钐瘗睞枥庑赖。挂蓝悬浇连续箱梁是利用梁体作为主要承载体进行的荷载平衡施工方法，由于荷载直接作用在已建成的梁体上，在施工过程中引起梁体永久性变形，梁体的空间位置控制是本施工方法的的难点和重点。这种施工方法除必须按钢筋制作、混凝土浇筑和支架现浇箱梁的相关要求进行施工质量监理外，还应具有以下要求：聞創沟燴鐺險爱氇谴净。（1）0#块支架将可使用腕扣式支架，也可以使用轻型钢支架或桁架式支架，0#块支架施工前承包人必须编制专门的施工方案，以确定支架的方案，验算支架的强度，刚度和稳定性，监理工程师要对支架的方案和支架的强度、刚度和稳定性验算进行审核，保证支架安全可靠。残骛楼諍锩瀨濟溆塹籟。（2）挂蓝必须进行各个节段荷载的堆载预压，以取得各个节段荷载作用下的的挂蓝本身的变形量，用于指导全程施工。同时还要以1#块的荷载为基数的超载预压，超载系数可根据梁顶面积以及施工时的各种临时荷载来确定，保证挂蓝在最大荷载条件下的安全可靠性。酽锕极額閉镇桧猪訣锥。（3）各节段间施工缝必须严格按要求处理，断面处需将表面浮浆全部凿除并在混凝土浇捣前的要求时间内刷水泥净浆处理。彈贸摄尔霁毙攬砖卤庑。（4）各节段衔接处的模板在安装时必须紧贴混凝土表面，必要时可预加表面荷载以使表面紧贴，保证节段衔接美观，不错台。謀荞抟箧飆鐸怼类蒋薔。（5）挂蓝悬浇施工砼浇筑必须左右平衡上料，理论上应完全对称浇筑，确保挂蓝左右变形相等不至引起梁体扭曲。实际施工时应控制两端浇筑不平衡重不超过20吨。厦礴恳蹒骈時盡继價骚。（6）合拢段两侧箱梁之间设置能传递结构内力的临时连接构件，合拢段必须在一天中温度最低时段施工。2挂蓝悬臂浇筑连续箱梁质量监理流程挂篮悬浇箱梁质量监理流程图茕桢广鳓鯡选块网羈泪。鹅娅尽損鹌惨歷茏鴛賴。籟丛妈羥为贍偾蛏练淨。符合要求箱梁混凝土对称浇注①施工缝检查②测量定位检测③挂篮检查④钢筋骨架⑤预应力孔道⑥模板检查监理旁站养生检查①检查温度②湿度③时间不合格按设计要求进行预应力施工①应力②伸长量③施工应力④梁体变形监理旁站孔道压浆控制（真空压浆）①清孔②水泥浆稠度、配合比③压浆次序④抽真空、灌浆压力⑤泌水试验并制作试件监理旁站不符合要求不符合要求符合要求合格监理审核监理检查砼强度、弹模审核开工报告①审查工、料、机到位情况②设备的检查和标定③审核施工工艺和方案验算④混凝土配比试验⑤挂蓝拼装、合龙段专题方案搭设临时支架浇筑箱梁0#块，预应力施工，墩顶与0#临时固结。监理旁站检查拼装挂蓝并进行压载试验、变形监控挂蓝前移，进行下一节段箱梁施工，（分节段两侧对称进、平衡进行）支架浇筑边跨现浇段箱梁监理旁站检查监理旁站边跨合龙、释放中墩临时固结中跨合龙、拆除挂蓝，完成梁体施工监理旁站监理旁站挂篮组拼施工监理控制流程图預頌圣鉉儐歲龈讶骅籴。挂篮施工方案报告总监理工程师审批挂篮加工,拼装荷载实验提取弹性变形和残余变形数据；检查挂篮的安全性监理检查不符合要求符合要求不符合要3挂蓝悬浇连续箱梁质量监理要点3.1施工准备工作承包人挂蓝悬浇连续箱梁施工准备工作时监理工程师应按以下内容开展工作：（1）检查承包人施工场地情况，承包人施工场地包括桥上和桥下两部分，桥下又包括钢筋加工场地、混凝土拌和场地和桥下的设备作业场地，由于挂蓝施工工期相对比较紧张，场地必须满足施工工期需要。渗釤呛俨匀谔鱉调硯錦。（2）检查下部墩柱及支座垫石验收以及临时固结预埋件的设置情况（3）对于用于工程实体的原材料，除按规定频率进行抽检试验外，必须对照进场材料的数量和质量证明进行全面的检查，防止不符合要求的材料用于实体工程引发质量问题或事故。铙誅卧泻噦圣骋贶頂廡。（4）根据现场检测...
