迷宫求解试验报告记录VIP免费

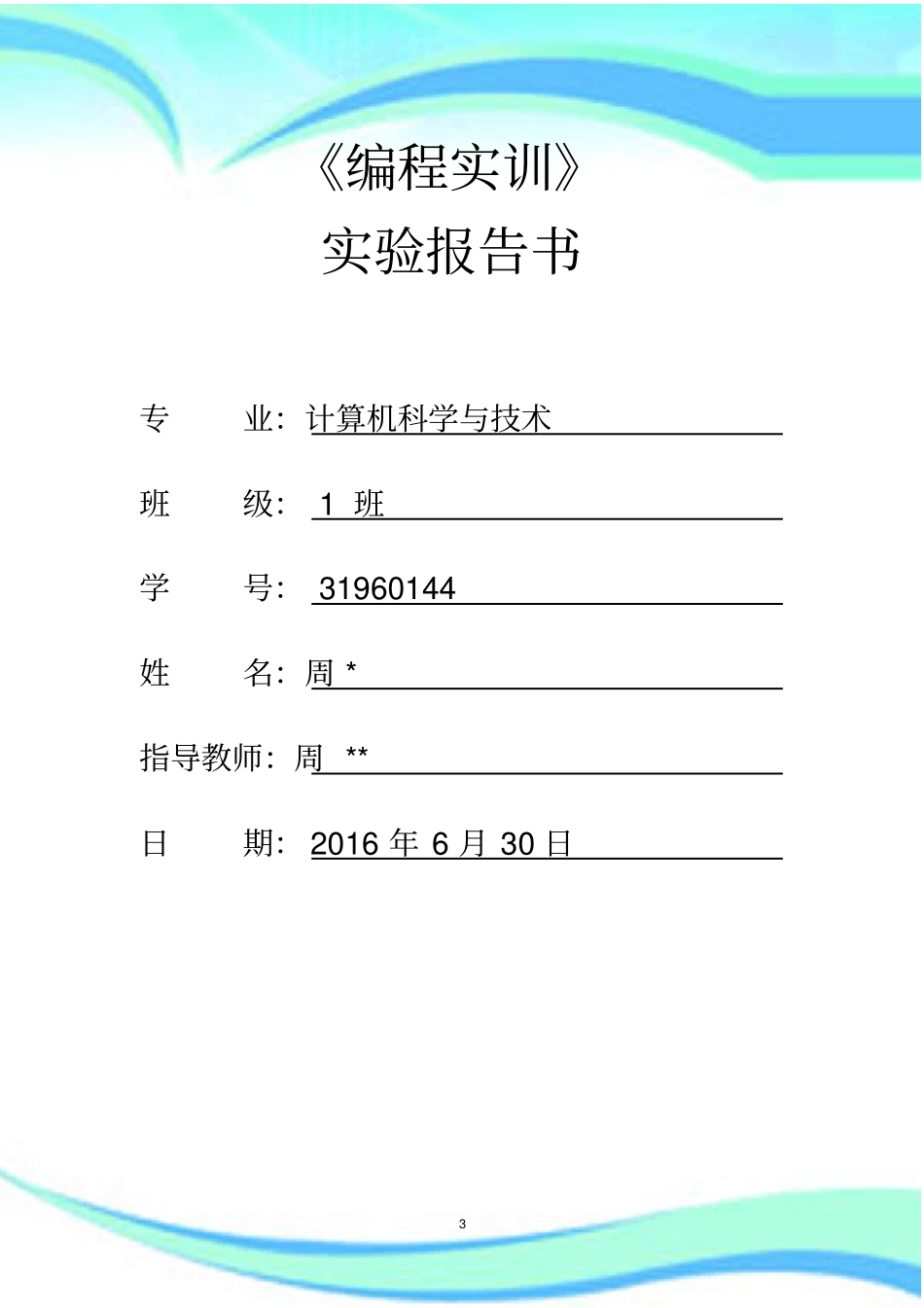

迷宫求解实验报告记录2————————————————————————————————作者：————————————————————————————————日期：3《编程实训》实验报告书专业：计算机科学与技术班级：1班学号：31960144姓名：周*指导教师：周**日期：2016年6月30日4目录一、需求分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.任务要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.软件功能分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.数据准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、概要设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.功能模块图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.模块间调用关系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.主程序模块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.抽象数据类型描述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、详细设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61.存储结构定义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62.各功能模块的详细设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7四、实现和调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯71.主要的算法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72.主要问题及解决⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.测试执行及结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五、改进⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9六、附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯951需求分析1.1任务要求以一个m*n的长方阵表示迷宫，０和１分别表示迷宫中的通路和障碍。设计一个程序，对任意设定的迷宫，求出一条从入口到出口的通路，或得出没有通路的结论。1.2软件功能分析设计一个迷宫，通过该程序可以找出通往出口的最短路径。程序功能有三（１）创建迷宫；（２）求解迷宫；（３）输出迷宫的解。1.3数据准备迷宫的测试数据如下：左上角(1,1)为入口，右下角(9,8)为出口。001000100010001000001101011100100001000001000101011110011100010111000000障碍物坐标：13172327353638424344475462666872737475788182868891922概要设计2.1功能模块图栈的顺序存储表示#defineStackSize100//假定预分配的栈空间最多为100个元素typedefcharDataType;//假定栈元素的数据类型为字符typedefstruct{DataTypedata[StackSize];inttop;}SeqStack;基本操作的算法描述（1）置栈空voidInitStack（SeqStack*S）{//将顺序栈置空S->top=-1;}6（2）判栈空intStackEmpty（SeqStack*S）{returnS->top==-1;}（3）判栈满intStackFull（SeqStack*SS）{returnS->top==StackSize-1;}（4）进栈voidPush（S，x）{if(StackFull(S))Error("Stackoverflow");//上溢，退出运行S->data[++S->top]=x;//栈顶指针加1后将x入栈}（5）退栈DataTypePop（S）{if(StackEmpty(S))Error("Stackunderflow");//下溢，退出运行returnS->data[S->top--];//栈顶元素返回后将栈顶指针减1}（6）取栈顶元素DataTypeStackTop（S）{if(StackEmpty(S))Error("Stackisempty");returnS->data[S->top];}2.2模块间调用关系Stack.h中调用的base.h#include#include#include#defineTRUE1#defineFALSE0#defineOK1#defineERROR0#defineOVERFLOW-2typedefintStatus;72.3主程序模块主程序maze.c中调用的stack.h#defineINIT_SIZE100//存储空间初始分配量#defineINCREMENT10//存储空间分配增量typedefstruct{//迷宫中r行c列的位置intr;intc;}PostType;typedefstruct{intord;//当前位置在路径上的序号PostTypeseat;//当前坐标intdi;//往下一坐标的方向}SElemType;//栈元素...
