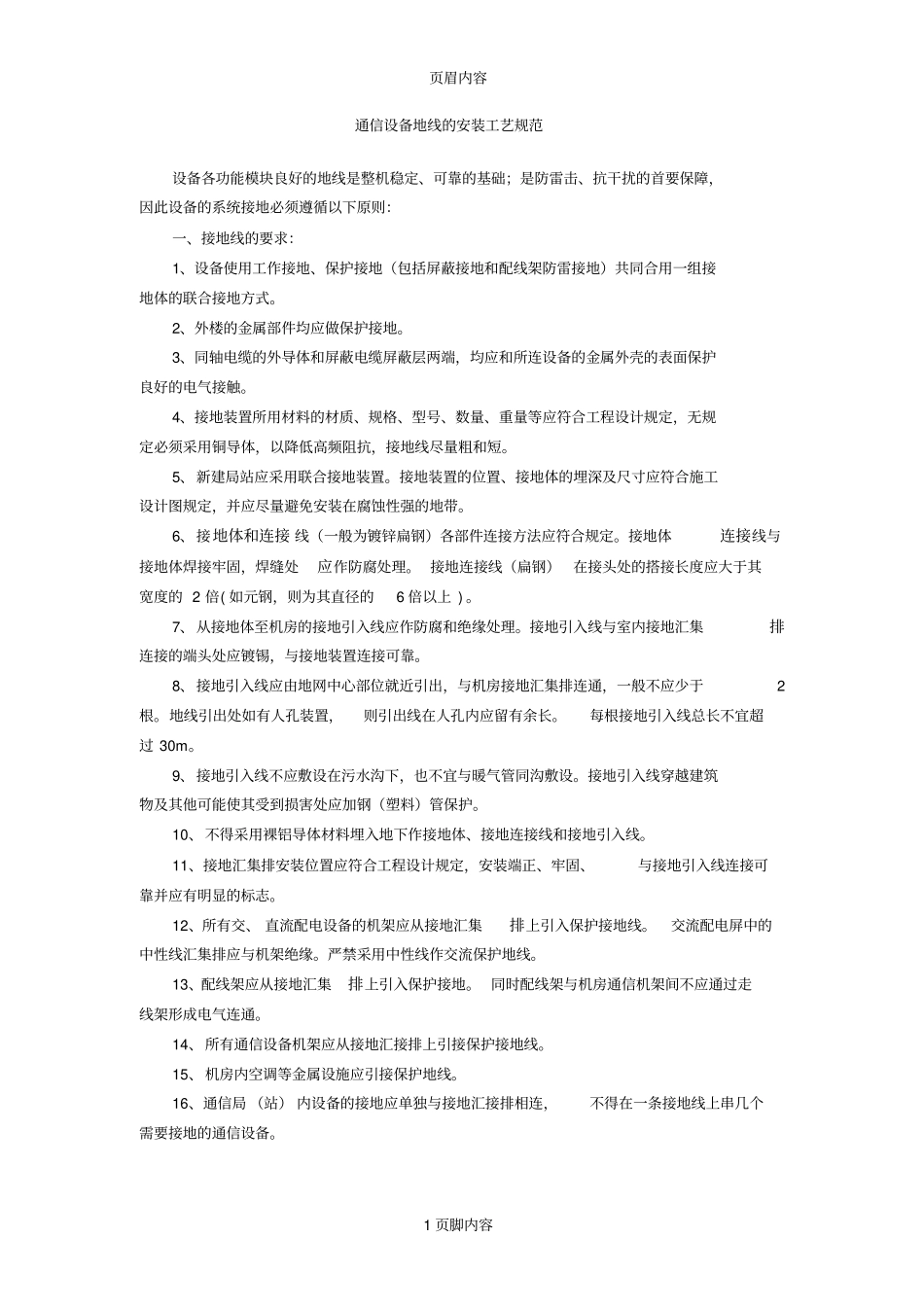

页眉内容1页脚内容通信设备地线的安装工艺规范设备各功能模块良好的地线是整机稳定、可靠的基础；是防雷击、抗干扰的首要保障，因此设备的系统接地必须遵循以下原则：一、接地线的要求：1、设备使用工作接地、保护接地（包括屏蔽接地和配线架防雷接地）共同合用一组接地体的联合接地方式。2、外楼的金属部件均应做保护接地。3、同轴电缆的外导体和屏蔽电缆屏蔽层两端，均应和所连设备的金属外壳的表面保护良好的电气接触。4、接地装置所用材料的材质、规格、型号、数量、重量等应符合工程设计规定，无规定必须采用铜导体，以降低高频阻抗，接地线尽量粗和短。5、新建局站应采用联合接地装置。接地装置的位置、接地体的埋深及尺寸应符合施工设计图规定，并应尽量避免安装在腐蚀性强的地带。6、接地体和连接线（一般为镀锌扁钢）各部件连接方法应符合规定。接地体连接线与接地体焊接牢固，焊缝处应作防腐处理。接地连接线（扁钢）在接头处的搭接长度应大于其宽度的2倍(如元钢，则为其直径的6倍以上)。7、从接地体至机房的接地引入线应作防腐和绝缘处理。接地引入线与室内接地汇集排连接的端头处应镀锡，与接地装置连接可靠。8、接地引入线应由地网中心部位就近引出，与机房接地汇集排连通，一般不应少于2根。地线引出处如有人孔装置，则引出线在人孔内应留有余长。每根接地引入线总长不宜超过30m。9、接地引入线不应敷设在污水沟下，也不宜与暖气管同沟敷设。接地引入线穿越建筑物及其他可能使其受到损害处应加钢（塑料）管保护。10、不得采用裸铝导体材料埋入地下作接地体、接地连接线和接地引入线。11、接地汇集排安装位置应符合工程设计规定，安装端正、牢固、与接地引入线连接可靠并应有明显的标志。12、所有交、直流配电设备的机架应从接地汇集排上引入保护接地线。交流配电屏中的中性线汇集排应与机架绝缘。严禁采用中性线作交流保护地线。13、配线架应从接地汇集排上引入保护接地。同时配线架与机房通信机架间不应通过走线架形成电气连通。14、所有通信设备机架应从接地汇接排上引接保护接地线。15、机房内空调等金属设施应引接保护地线。16、通信局（站）内设备的接地应单独与接地汇接排相连，不得在一条接地线上串几个需要接地的通信设备。页眉内容2页脚内容17、通信机房内接地线的布置方式，可采取辐射式或平面型。机房内所有通信设备应从接地汇集排上就近引接地线，不得通过安装加固螺栓与建筑钢筋相碰而自然形成的电气接通。18、通信局（站）内各类需要接地的设备与接地汇集排之间的连线，其截面应根据通过的最大负荷电流确定，一般应采用有塑料外套的多股绝缘铜线，严禁使用裸导线布放。19、通信设备直流电源工作地应从接地汇集排上引入。电缆线应走线方便、整齐、美观，与设备连线余留不宜过长，同时不应妨碍今后的维护工作。二、地线的布放要求：1、接地电源线布放时，应保持其平直、整齐，绑扎间隔均匀、松紧合适，塑料带扎头（或麻线扎头）应放在隐蔽处。外皮完整，中间严禁有接头和急弯处。2、接触良好，焊接光滑,严禁虚焊、漏焊、错焊。3、截面在10mm2以下的接地电源线可与设备直接连接，即在电源线端头制作接头圈，线头弯曲方向应与紧固螺栓、螺母的方向一致，并在导线与螺母间加装平垫片和弹簧垫片，拧紧螺母。4、截面在10mm2以上的多股接地电源线端头应加装接线端子并镀锡，接线端子尺寸与导线线径相吻合，用压（焊）接工具压（焊）接牢固，接线端子与设备的接触部分应平整、并在接线端子与螺母间应加装平垫片和弹簧垫片，拧紧螺母。5、接地电源线与设备端子连接时，不应使端子受到外界机械压力,以免设备端子受损。6、较粗的接地电源线进入设备的一端应将外皮剥脱，并缠扎塑料绝缘带，各电源线缠扎长度一致。较细的电源线进入设备时在端头处可直接套上绝缘套管，套管松紧适度，长约2～3cm。塑料绝缘带和绝缘套管的颜色如上节所述，以区分各种不同的电源线。三、接地电阻值和测试1、各类通信局（站）的接地电阻应符合下表的规定值。通信局（站）接地电阻值接地电阻(Ω)适用范围备注＜1综合楼、国际电信楼、汇接局、万门以上程控交换局、2000路以上长话局＜32000...
