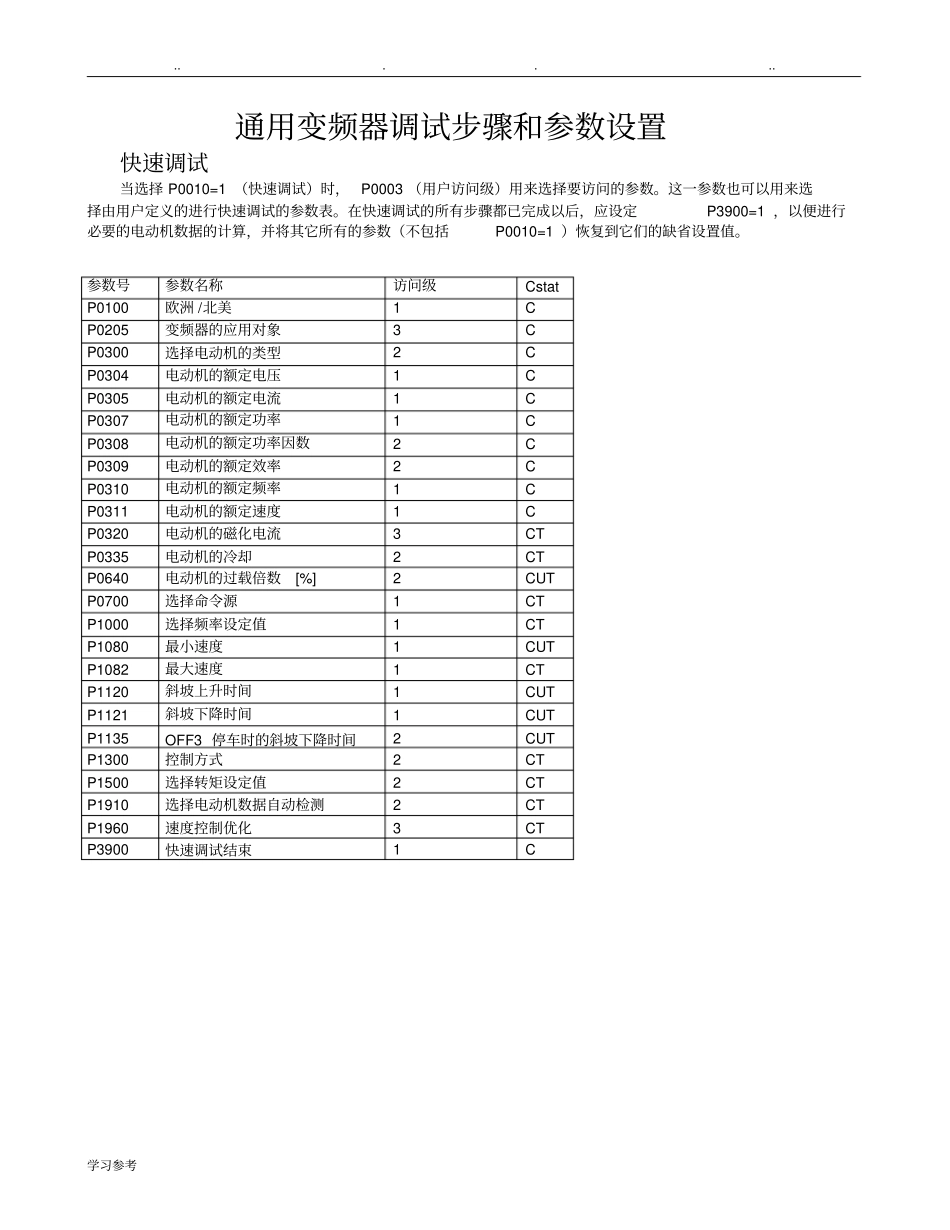

......学习参考通用变频器调试步骤和参数设置快速调试当选择P0010=1（快速调试）时，P0003（用户访问级）用来选择要访问的参数。这一参数也可以用来选择由用户定义的进行快速调试的参数表。在快速调试的所有步骤都已完成以后，应设定P3900=1，以便进行必要的电动机数据的计算，并将其它所有的参数（不包括P0010=1）恢复到它们的缺省设置值。参数号参数名称访问级CstatP0100欧洲/北美1CP0205变频器的应用对象3CP0300选择电动机的类型2CP0304电动机的额定电压1CP0305电动机的额定电流1CP0307电动机的额定功率1CP0308电动机的额定功率因数2CP0309电动机的额定效率2CP0310电动机的额定频率1CP0311电动机的额定速度1CP0320电动机的磁化电流3CTP0335电动机的冷却2CTP0640电动机的过载倍数[%]2CUTP0700选择命令源1CTP1000选择频率设定值1CTP1080最小速度1CUTP1082最大速度1CTP1120斜坡上升时间1CUTP1121斜坡下降时间1CUTP1135OFF3停车时的斜坡下降时间2CUTP1300控制方式2CTP1500选择转矩设定值2CTP1910选择电动机数据自动检测2CTP1960速度控制优化3CTP3900快速调试结束1C......学习参考一、快速调试步骤和参数设置参数号参数描述推荐设置P0003设置参数访问等级。=1标准级（只需设置最基本参数）；=2扩展级；=3专家级3P0010=1开始快速调试注意：1.只有在P0010=1的情况下，才能修改电机的主要参数，如P0304，P0305等。2.只有在P0010=0的情况下，变频器才能运行。1P0100选择电机的功率单位和电网频率。=0单位kW，频率50Hz；=1单位HP，频率60Hz；=2单位kW，频率60Hz0P0205变频器应用对象。=0恒转矩（压缩机，传送带等）；=1变转矩（风机，泵类等）0P0300[0]选择电机类型。=1异步电机；=2同步电机1P0304[0]电机额定电压。根据电机铭牌P0305[0]电机额定电流。如果驱动多台电机，P0305的值要大于电流总和根据电机铭牌P0307[0]电机额定功率。如果P0100=0或2，单位kW；如果P0100=1，单位HP。根据电机铭牌P0308[0]电机功率因数根据电机铭牌P0309[0]电机的额定效率。如果P0309设置为0，则变频器自动计算电机效率。如果P0100设置为0，看不到此参数。根据电机铭牌P0310[0]电机额定频率。通常为50/60Hz。非标准电机，可以根据电机铭牌修改。根据电机铭牌P0311[0]电机的额定速度矢量控制方式下，必须准确设置此参数。根据电机铭牌P0320[0]电机的磁化电流通常取默认值0P0335[0]电机冷却方式。=0利用电机轴上风扇自冷却；=1利用独立风扇进行强制冷却0P0640[0]电机过载因子以电机额定电流的百分比来限制电机的过载电流150P0700[0]选择命令给定源（启动/停止）。=1BOP（操作面板）；=2I/O端子控制；=4经过BOP链路（RS232）的USS控制；=5通过COM链路（端子29，30）=6PROFIBUS（CB通信板）注意：改变P0700设置，将复位所有的数字输入输出至出厂设定2P1000[0]设置频率给定源。=1BOP电动电位计给定（面板）；=2模拟输入1通道（端子3，4）=3固定频率；=4BOP链路的USS协议控制=5COM链路的USS协议（端子29，30）；=6PROFIBUS（CB通信板）=7模拟输入2通道（端子10，11）2P1080[0]限制电机运行的最小频率0P1082[0]限制电机运行的最大频率50P1120[0]电机从静止状态加速到最大频率所需时间10P1121[0]电机从最大频率降速到静止状态所需时间10P1300[0]控制方式选择=0线性U/f，要求电机的压频比准确；=2平方曲线的U/f控制=20无传感器矢量控制；=21带传感器的矢量控制0P3900结束快速调试=1电机数据计算，并将除快速调试以外的参数恢复到工厂设定=2电机数据计算，并将I/O设定恢复到工厂设定=3电机数据计算，其它参数不进行工厂复位。3P1910=1使能电机识别，出现A0541报警，马上启动变频器1......学习参考二、功能调试1、开关量输入功能MM440包含了六个数字开关量的输入端子，每个端子都有一个对应的参数用来设定该端子的功能。数字输入端子编号参数编号出厂设置功能说明DIN15P07011=1接通正转/断开停车=2接通反转/断开停车=3断开按惯性自由停车=4断开按第二降速时间快速停车=9故障复位=10正向点动=11反向点动=12反转（与正转命令配合使用）=13电动电位计升速=14电动电位计降速=15固定频率直接选择=16固定频率选择+ON命令=17固...
