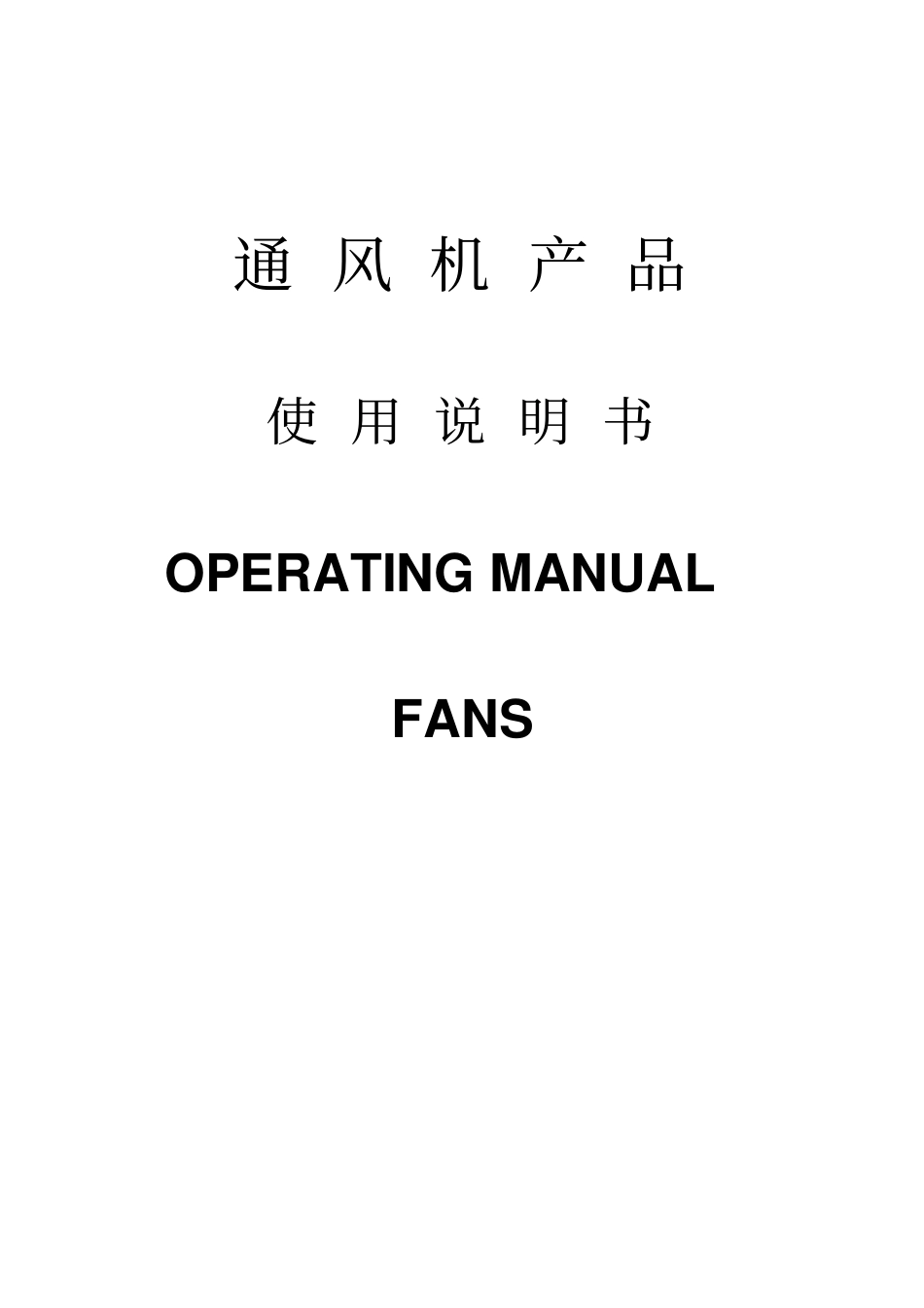

通风机产品使用说明书VIP免费

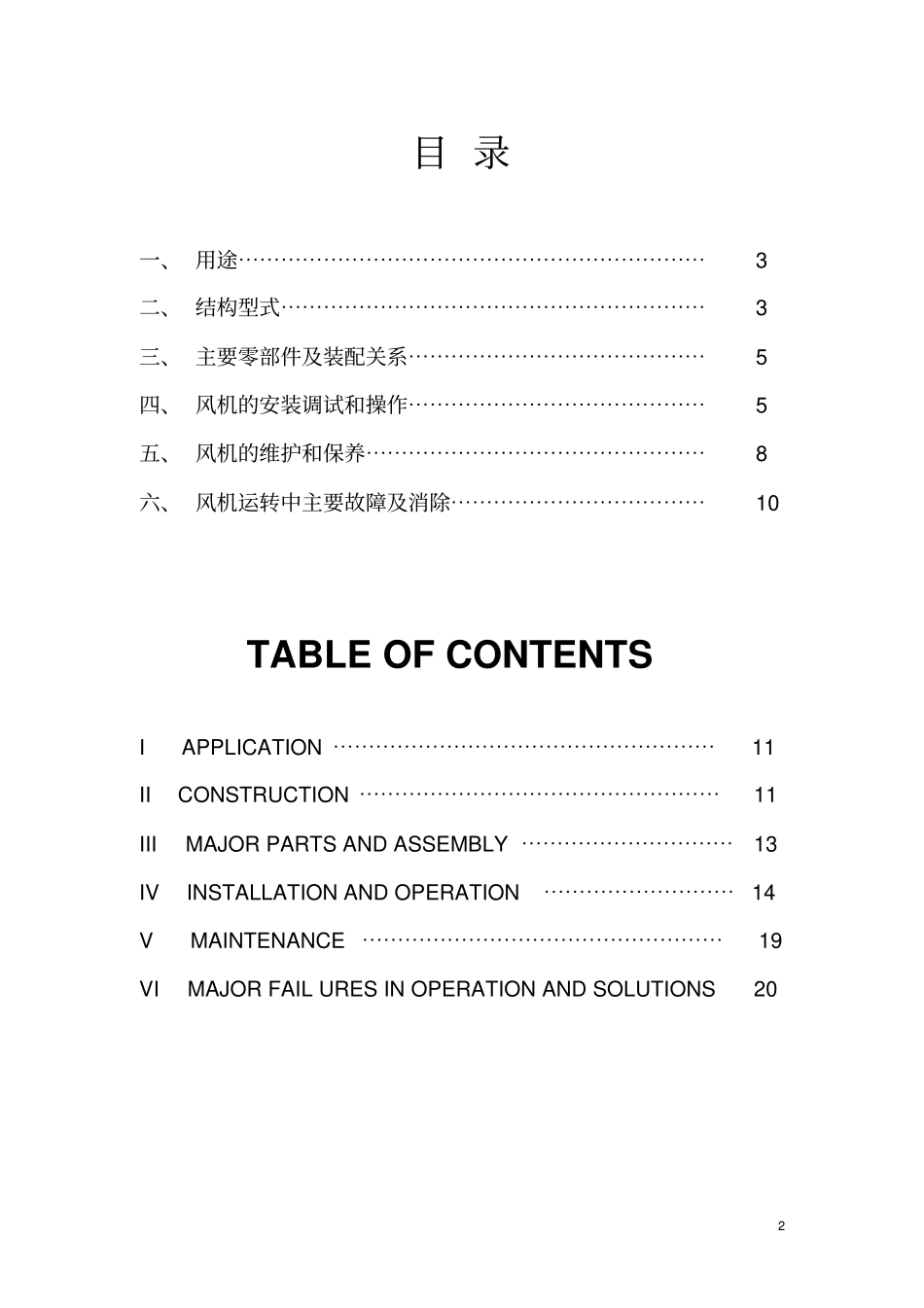

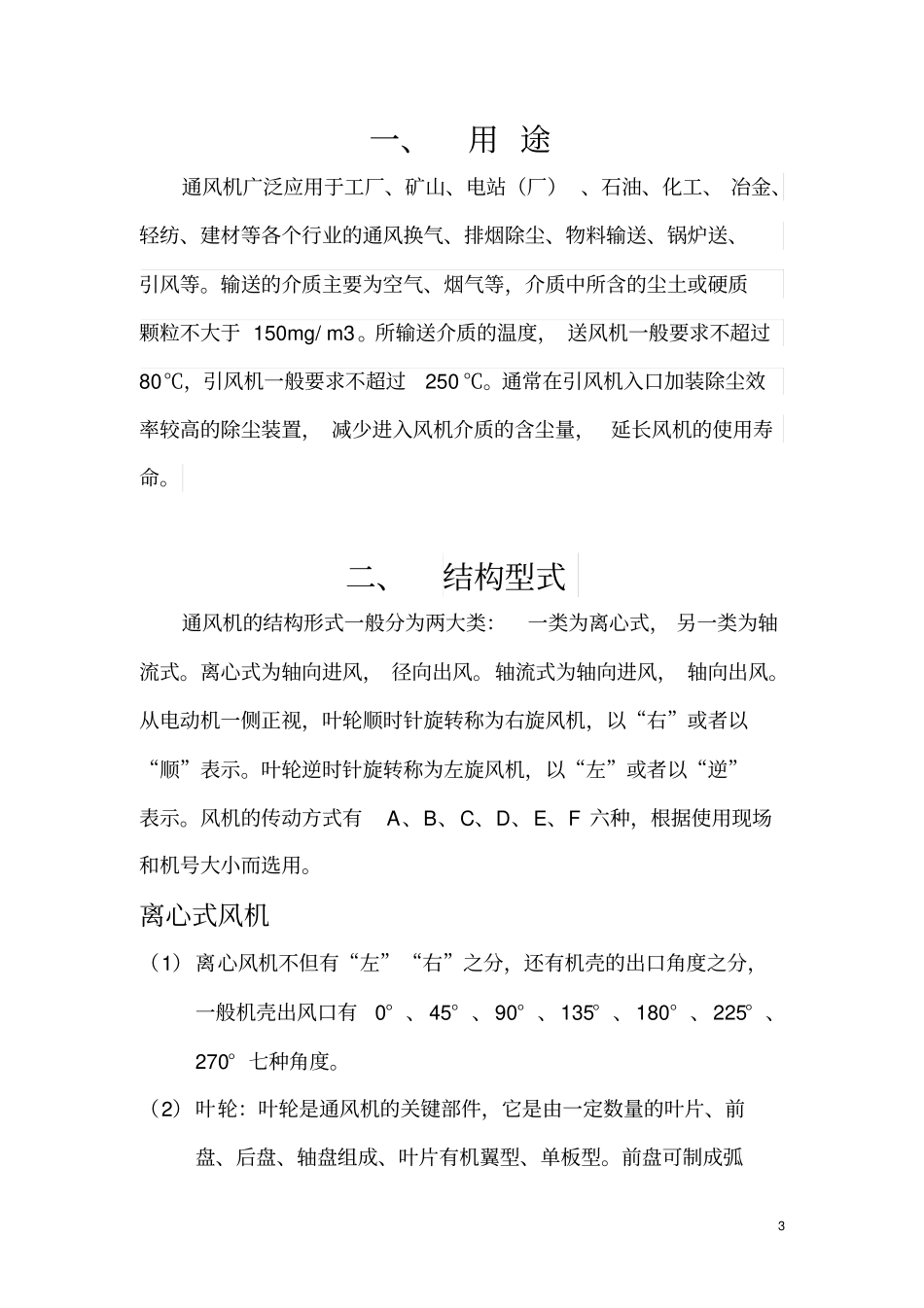

通风机产品使用说明书OPERATINGMANUALFANS2目录一、用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、结构型式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、主要零部件及装配关系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5四、风机的安装调试和操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五、风机的维护和保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8六、风机运转中主要故障及消除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10TABLEOFCONTENTSIAPPLICATION⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11IICONSTRUCTION⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11IIIMAJORPARTSANDASSEMBLY⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13IVINSTALLATIONANDOPERATION⋯⋯⋯⋯⋯⋯⋯⋯⋯14VMAINTENANCE⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19VIMAJORFAILURESINOPERATIONANDSOLUTIONS203一、用途通风机广泛应用于工厂、矿山、电站（厂）、石油、化工、冶金、轻纺、建材等各个行业的通风换气、排烟除尘、物料输送、锅炉送、引风等。输送的介质主要为空气、烟气等，介质中所含的尘土或硬质颗粒不大于150mg/m3。所输送介质的温度，送风机一般要求不超过80℃，引风机一般要求不超过250℃。通常在引风机入口加装除尘效率较高的除尘装置，减少进入风机介质的含尘量，延长风机的使用寿命。二、结构型式通风机的结构形式一般分为两大类：一类为离心式，另一类为轴流式。离心式为轴向进风，径向出风。轴流式为轴向进风，轴向出风。从电动机一侧正视，叶轮顺时针旋转称为右旋风机，以“右”或者以“顺”表示。叶轮逆时针旋转称为左旋风机，以“左”或者以“逆”表示。风机的传动方式有A、B、C、D、E、F六种，根据使用现场和机号大小而选用。离心式风机（1）离心风机不但有“左”“右”之分，还有机壳的出口角度之分，一般机壳出风口有0°、45°、90°、135°、180°、225°、270°七种角度。（2）叶轮：叶轮是通风机的关键部件，它是由一定数量的叶片、前盘、后盘、轴盘组成、叶片有机翼型、单板型。前盘可制成弧4形或锥形，后盘为平板型。（3）机壳：机壳是由蜗板、侧板、支腿、进口法兰、出口法兰等组成。为了运输方便，机壳可以制成二开箱或三开箱式，通过对口法兰螺栓联接到一起。（4）进风口：进风口制成收敛流线型的整体结构，通过法兰联接，安装在风机入口侧与叶轮同轴，使气体轴向顺利进入叶轮，流动损失小。（5）传动组：风机的传动组由主轴、轴承箱、轴承及轴承装配组件、油位指示器、温度计等组成。引风机的传动组备有冷水系统，现场须加装输水管。（6）调节门：调节门是用来调节风机流量的装置，D式风机调节门为花瓣式，调节门轴向安装在进风口前面，调节范围由90°（全闭）到0°（全开）。通过壳体外部转动的搬把进行调节，其搬把的位置从进风口方向看在右侧，对于右旋风机，搬把从下往上推是由全闭到全开方向，对于右旋风机，搬把由上往下拉是由全闭到全开方向。F式风机调节门的调节叶片为机翼型，采用联动柄进行调节。为使调节门各部正常工作，必须很好地润滑，对通风机的调节门可采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂可采用二硫化钼高温（260°）润滑脂。（7）传动组轴承润滑，送风机一般采用脂润滑，引风机一般采用油润滑，一般为30#机械油。5三、主要零部件及装配关系离心风机的组成：叶轮、机壳、进风口、（调节门）、传动组、（皮带轮）、防护罩、地脚螺栓、测温仪表、油位指示器等。轴流风机的组成：叶轮、机壳、集风器、整流罩（整流体）、支架、传动组（直联风机无传动组）、联轴器（皮带轮）。四、风机的安装调试和操作在安装风机前，首先应准备好安装使用材料及工具，并对风机各部分的机件进行全面检查。叶轮雨机壳旋转方向是否一致，内部联接是否紧密，有无松动。主轴和轴承等主要部件有无损伤，传动部是否灵活，如发现问题应及时检修调整好。然后用煤油清洗轴承内部。在安装过程中应该注意以下几点：1.在安装时，一些结合面上为防止生锈，减少拆卸困难，应涂上润滑脂或机油。在安装接合面的螺栓时，如有定位销钉，应先上好销钉，再拧紧螺栓。2.在安装时应注意检查机壳及其他体内，不应有掉入和遗留的工具、杂物。3.安装...
