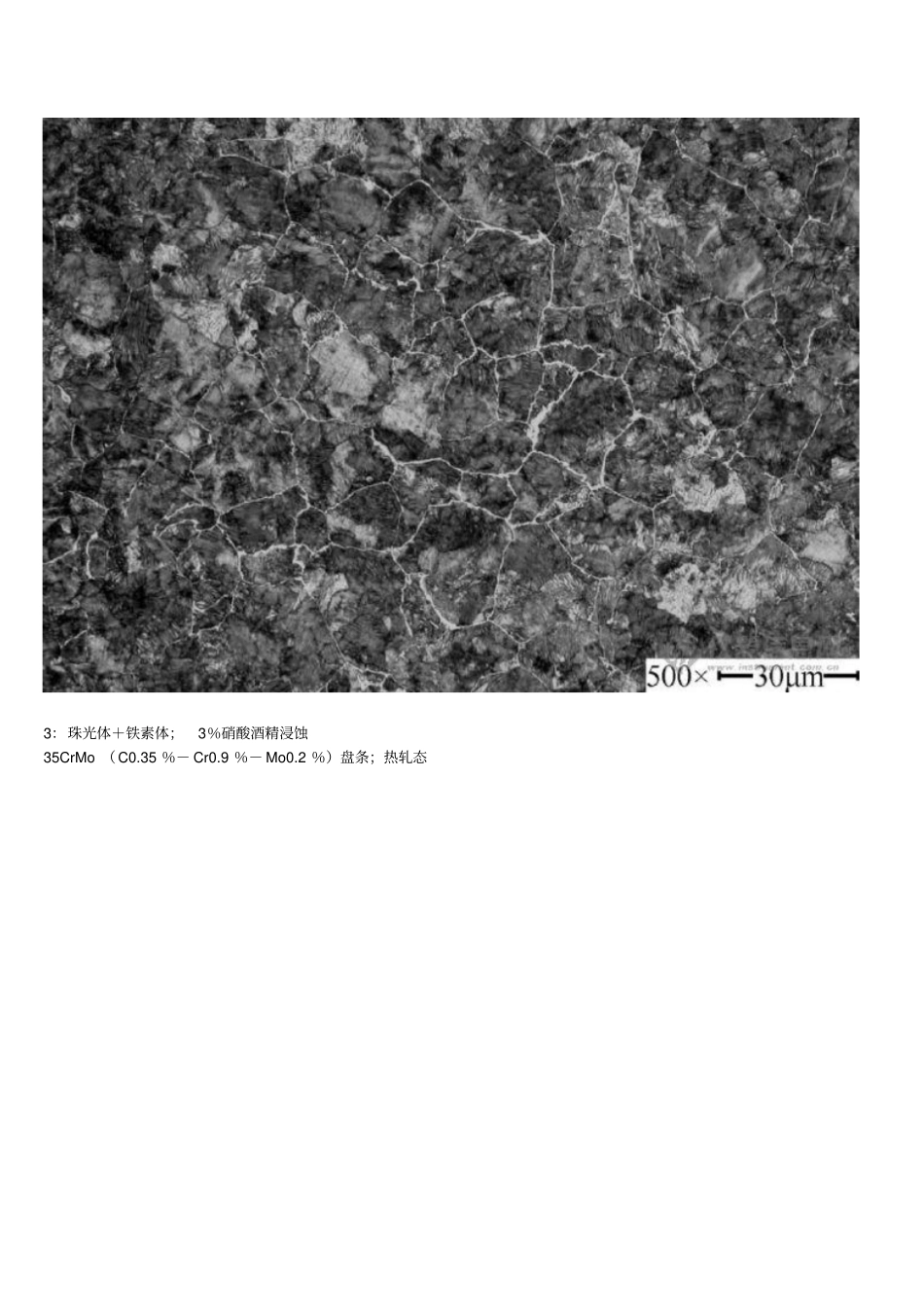

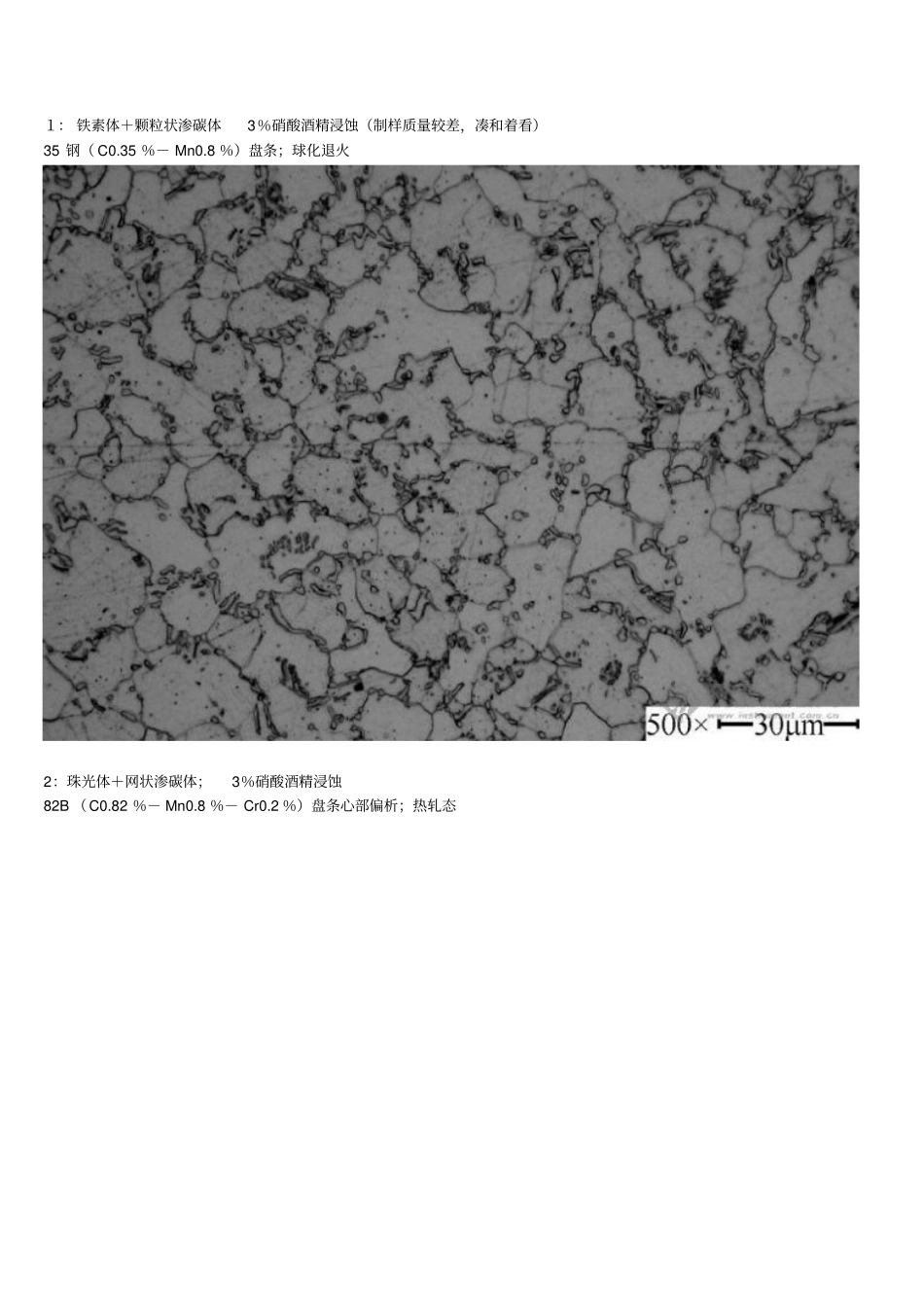

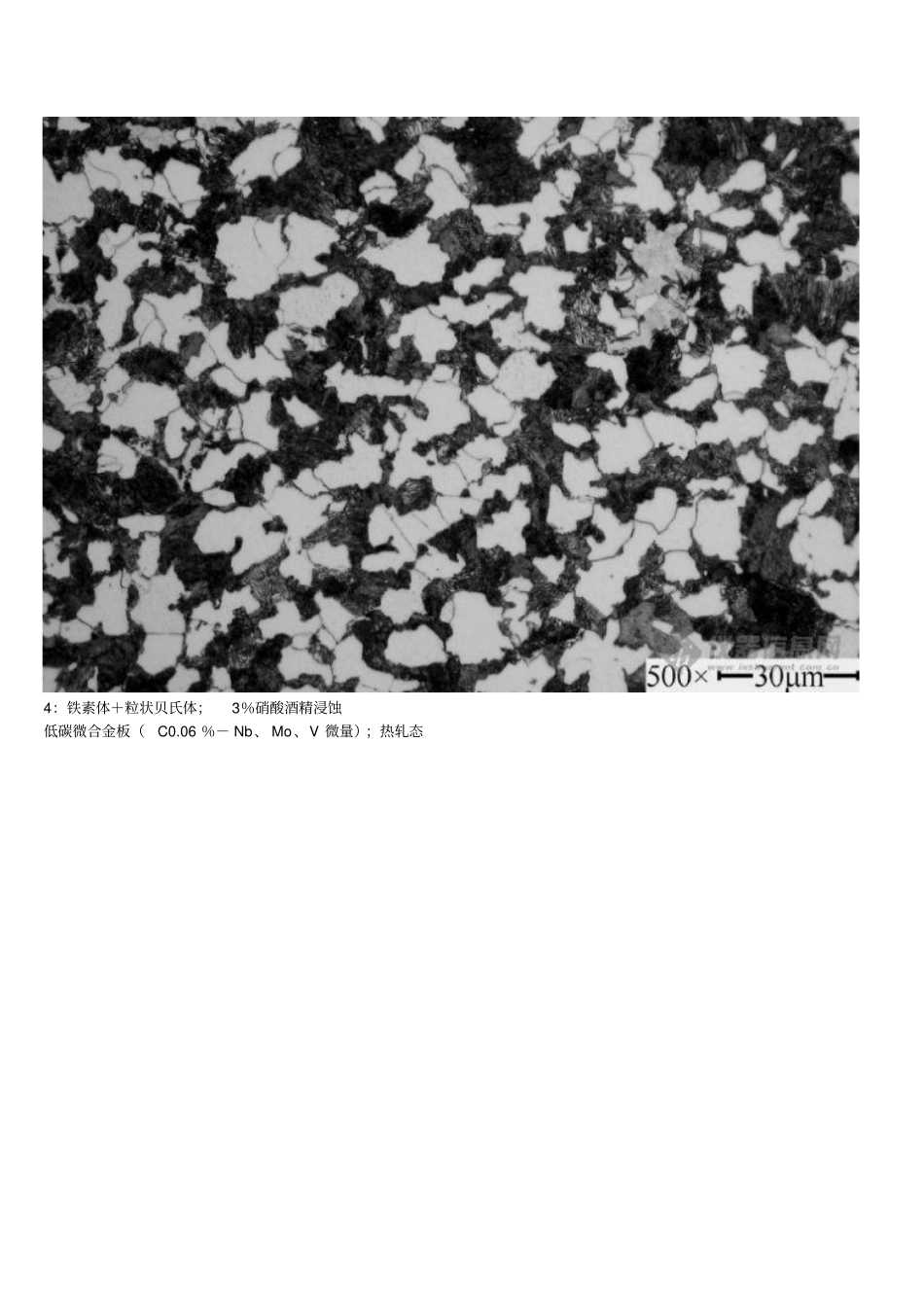

１：铁素体＋颗粒状渗碳体3％硝酸酒精浸蚀（制样质量较差，凑和着看）35钢（C0.35％－Mn0.8％）盘条；球化退火2：珠光体＋网状渗碳体；3％硝酸酒精浸蚀82B（C0.82％－Mn0.8％－Cr0.2％）盘条心部偏析；热轧态3：珠光体＋铁素体；3％硝酸酒精浸蚀35CrMo（C0.35％－Cr0.9％－Mo0.2％）盘条；热轧态4：铁素体＋粒状贝氏体；3％硝酸酒精浸蚀低碳微合金板（C0.06％－Nb、Mo、V微量）；热轧态5：板条贝氏体铁素体＋粒状贝氏体；3％硝酸酒精浸蚀低碳微合金板（C0.04％－Mo、Nb、V、Ni、Cu微量）；热轧态板条贝氏体铁素体低碳钢（含碳量小于0.15％）典型的贝氏体组织，由带有高位错密度的板条铁素体晶体组成，若干铁素体板条平行排列构成板条束，一个奥氏体晶粒可形成很多板条束，板条界为小角度晶界，板条束界面则为大角度晶界，鉴于其板条的特征，故称板条铁素体。板条间可能有条状分布的MA岛。板条F的鉴别要依靠TEM，由于低角度晶界难以显示，光镜下板条F束常成为无特征的F晶粒。然而，经适当的深侵蚀，在光镜下仍能观察到依稀可见的板条轮廓，在扫描电镜下它的特征更为清晰。特别是当板条间有MA小岛分布时，平行排列的板条F特征显示得更为清晰可靠，所以，根据经验在光镜下鉴别针状F是可能的。粒状贝氏体与板条贝氏体铁素体相比形成温度稍高，组织形态稍有不同。相同的是基体上都带有板条的轮廓，说明铁素体的形成在一定程度上也是依靠切变机制，此外都有弥散的岛状组织分布于铁素体基体上。不同的是，粒状贝氏体中小岛更接近于粒状或等轴形状。6：球铁金相图片，pixelink130万像素数字摄像头拍摄7：100倍基体组织8：球铁马氏体9：磷共晶（一元）C介绍10：成分:3C+15Cr+2Mo腐蚀剂:4%HNO3已乙醇11:成分:3C+15Cr+2Mo腐蚀剂:4%HNO3已乙醇12:成分同上.热处理:淬火+低温回火;金相组织:碳化物+马氏体腐蚀剂:4%硝酸酒精溶液放大:X60013：09MnNiD:C~0.12%+Mn1.2~1.6%+Ni0.3~0.8%热处理状态:调质腐蚀剂:4%硝酸酒精溶液金相组织:铁素体+回火索氏体放大:X40014:ZL104合金金相组织（400倍），HNO3/HCl/HF混合酸腐蚀颗粒为变质剂15:TC4与TA1钎焊组织组织：TC4为α+β相，TA1为α相，焊缝为魏氏组织16:用蔡司的显微镜拍摄的,摄象头也是德国的17:Fe-18Ni-5Mn4%硝酸酒精组织：奥氏体孪晶18:大断面工件淬火+低温回火,距表面分别为5mm,10mm,15mm的金相组织,只知道15mm中有下贝氏体,5mm和10mm的组织不太清楚,高人指教...19:80Si(1.95%)WMo,淬回火，4%HNO3乙醇腐蚀。金相组织：下贝氏体+马氏体+少量残奥,放大150020:材料名称:T12钢,处理条件:加热1100度1小时水冷,腐蚀剂:3%酒精溶液,显微组织:粗大马氏体21:材料名称:T12钢,处理条件:加热1100度1小时水冷,腐蚀剂:3%酒精溶液,显微组织:粗大马氏体4％硝酸酒精腐蚀，国产130万象素数字摄像机低象素拍摄22:成分Ni63Co5.25Mo4.15W5.15显微组织为Y基体+Y‘相+碳化物,固溶+时效，材料成份是属国家机密。腐蚀液：HF:HNO3:甘油=1：2：323:无铅BGA焊球，主要成分：锡、银（约3%），200X，显微镜：蔡司Am1。[IMG]e:/Ball8(BySilica)-200x.JPG[/IMG]EditedbyEricXU
