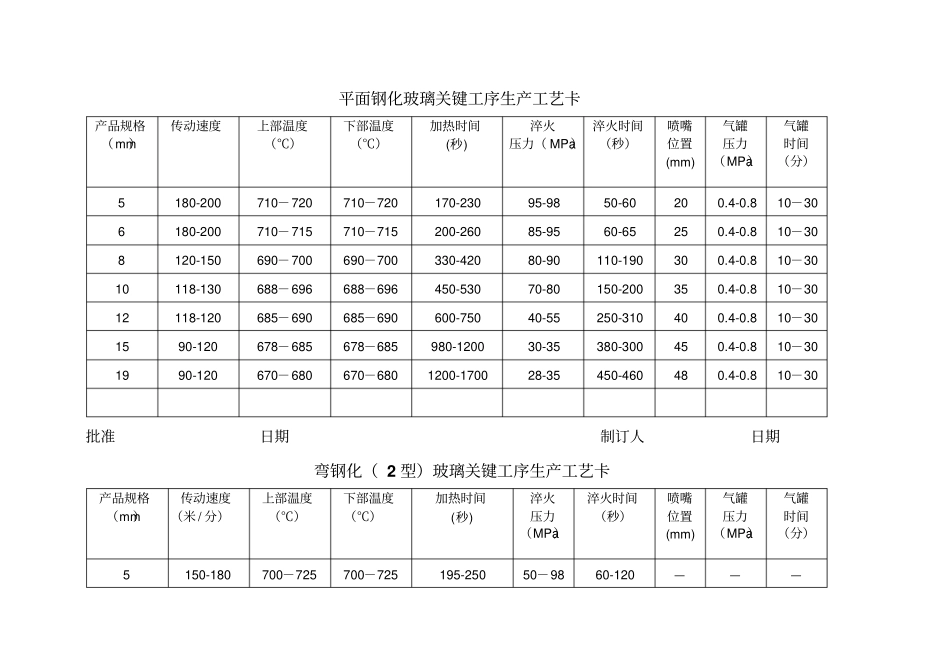

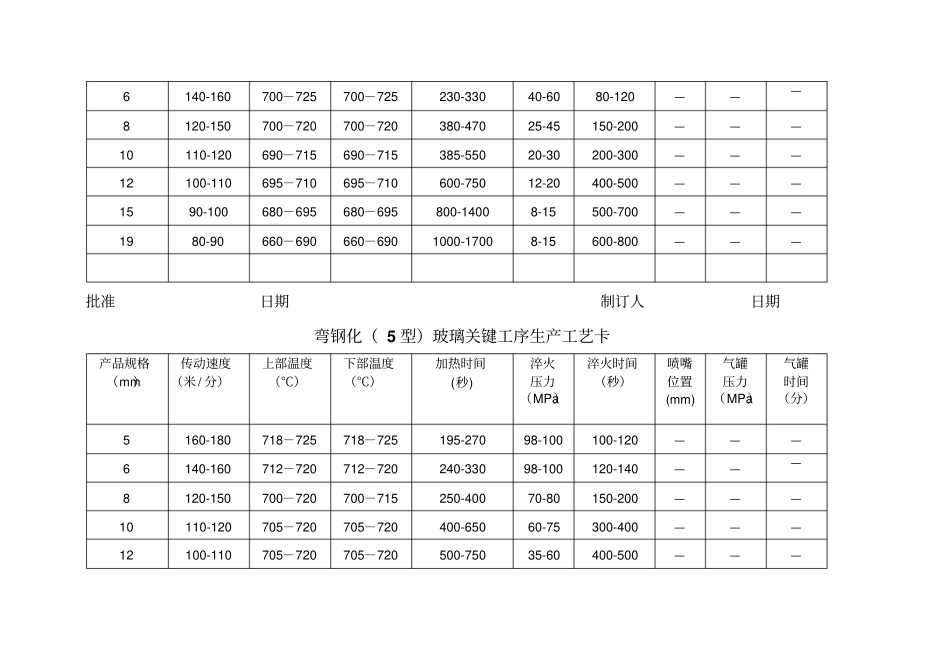

平面钢化玻璃关键工序生产工艺卡产品规格（mm）传动速度上部温度（℃）下部温度（℃）加热时间(秒)淬火压力（MPa）淬火时间（秒）喷嘴位置(mm)气罐压力（MPa）气罐时间（分）5180-200710－720710－720170-23095-9850-60200.4-0.810－306180-200710－715710－715200-26085-9560-65250.4-0.810－308120-150690－700690－700330-42080-90110-190300.4-0.810－3010118-130688－696688－696450-53070-80150-200350.4-0.810－3012118-120685－690685－690600-75040-55250-310400.4-0.810－301590-120678－685678－685980-120030-35380-300450.4-0.810－301990-120670－680670－6801200-170028-35450-460480.4-0.810－30批准日期制订人日期弯钢化（2型）玻璃关键工序生产工艺卡产品规格（mm）传动速度（米/分）上部温度（℃）下部温度（℃）加热时间(秒)淬火压力（MPa）淬火时间（秒）喷嘴位置(mm)气罐压力（MPa）气罐时间（分）5150-180700－725700－725195-25050－9860-120———6140-160700－725700－725230-33040-6080-120———8120-150700－720700－720380-47025-45150-200———10110-120690－715690－715385-55020-30200-300———12100-110695－710695－710600-75012-20400-500———1590-100680－695680－695800-14008-15500-700———1980-90660－690660－6901000-17008-15600-800———批准日期制订人日期弯钢化（5型）玻璃关键工序生产工艺卡产品规格（mm）传动速度（米/分）上部温度（℃）下部温度（℃）加热时间(秒)淬火压力（MPa）淬火时间（秒）喷嘴位置(mm)气罐压力（MPa）气罐时间（分）5160-180718－725718－725195-27098-100100-120———6140-160712－720712－720240-33098-100120-140———8120-150700－720700－715250-40070-80150-200———10110-120705－720705－720400-65060-75300-400———12100-110705－720705－720500-75035-60400-500———1590-100680－695670－695800-130025-35500-650———1980-90660－690660－6901200-170020-30600-700———批准日期制订人日期
